Grupo: 3
TP: 7
Docente: DELGADO, Natalia Página 1 de 3

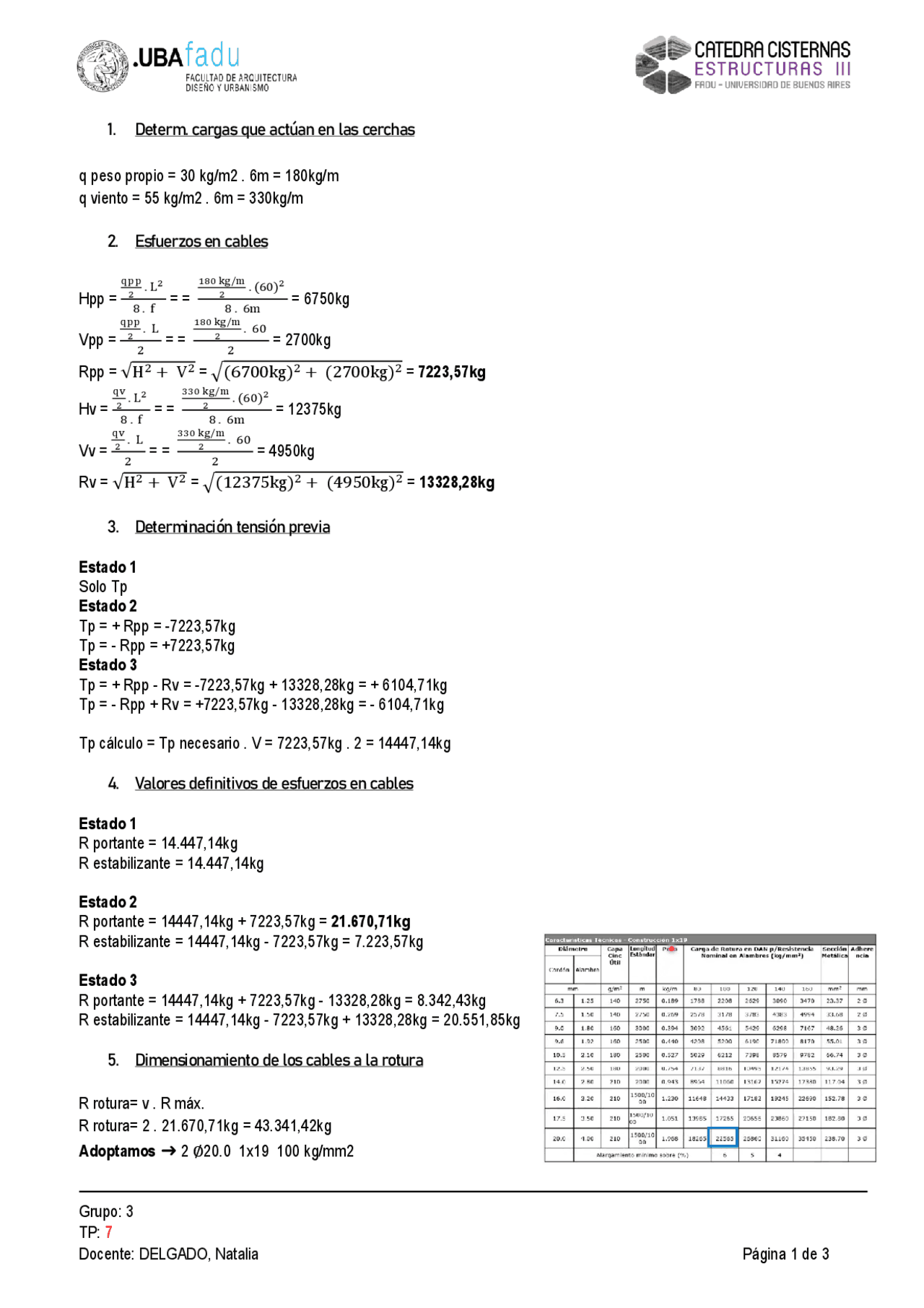

1. Determ. cargas que actúan en las cerchas
q peso propio = 30 kg/m2 . 6m = 180kg/m
q viento = 55 kg/m2 . 6m = 330kg/m
2. Esfuerzos en cables
Hpp = qpp
2 . L2
8 . f = = 180 kg/m
2 . (60)2
8 . 6m = 6750kg
Vpp = qpp
2 . L
2 = = 180 kg/m
2 . 60
2 = 2700kg
Rpp = √H2+ V2 = √(6700kg)2+ (2700kg)2 = 7223,57kg
Hv = qv
2 . L2
8 . f = = 330 kg/m
2 . (60)2
8 . 6m = 12375kg
Vv = qv
2 . L
2 = = 330 kg/m
2 . 60
2 = 4950kg
Rv = √H2+ V2 = √(12375kg)2+ (4950kg)2 = 13328,28kg
3. Determinación tensión previa
Estado 1
Solo Tp
Estado 2
Tp = + Rpp = -7223,57kg
Tp = - Rpp = +7223,57kg
Estado 3
Tp = + Rpp - Rv = -7223,57kg + 13328,28kg = + 6104,71kg
Tp = - Rpp + Rv = +7223,57kg - 13328,28kg = - 6104,71kg
Tp cálculo = Tp necesario . V = 7223,57kg . 2 = 14447,14kg
4. Valores definitivos de esfuerzos en cables
Estado 1
R portante = 14.447,14kg
R estabilizante = 14.447,14kg
Estado 2
R portante = 14447,14kg + 7223,57kg = 21.670,71kg
R estabilizante = 14447,14kg - 7223,57kg = 7.223,57kg
Estado 3
R portante = 14447,14kg + 7223,57kg - 13328,28kg = 8.342,43kg
R estabilizante = 14447,14kg - 7223,57kg + 13328,28kg = 20.551,85kg
5. Dimensionamiento de los cables a la rotura
R rotura= v . R máx.
R rotura= 2 . 21.670,71kg = 43.341,42kg
Adoptamos ➜ 2 ∅20.0 1x19 100 kg/mm2
