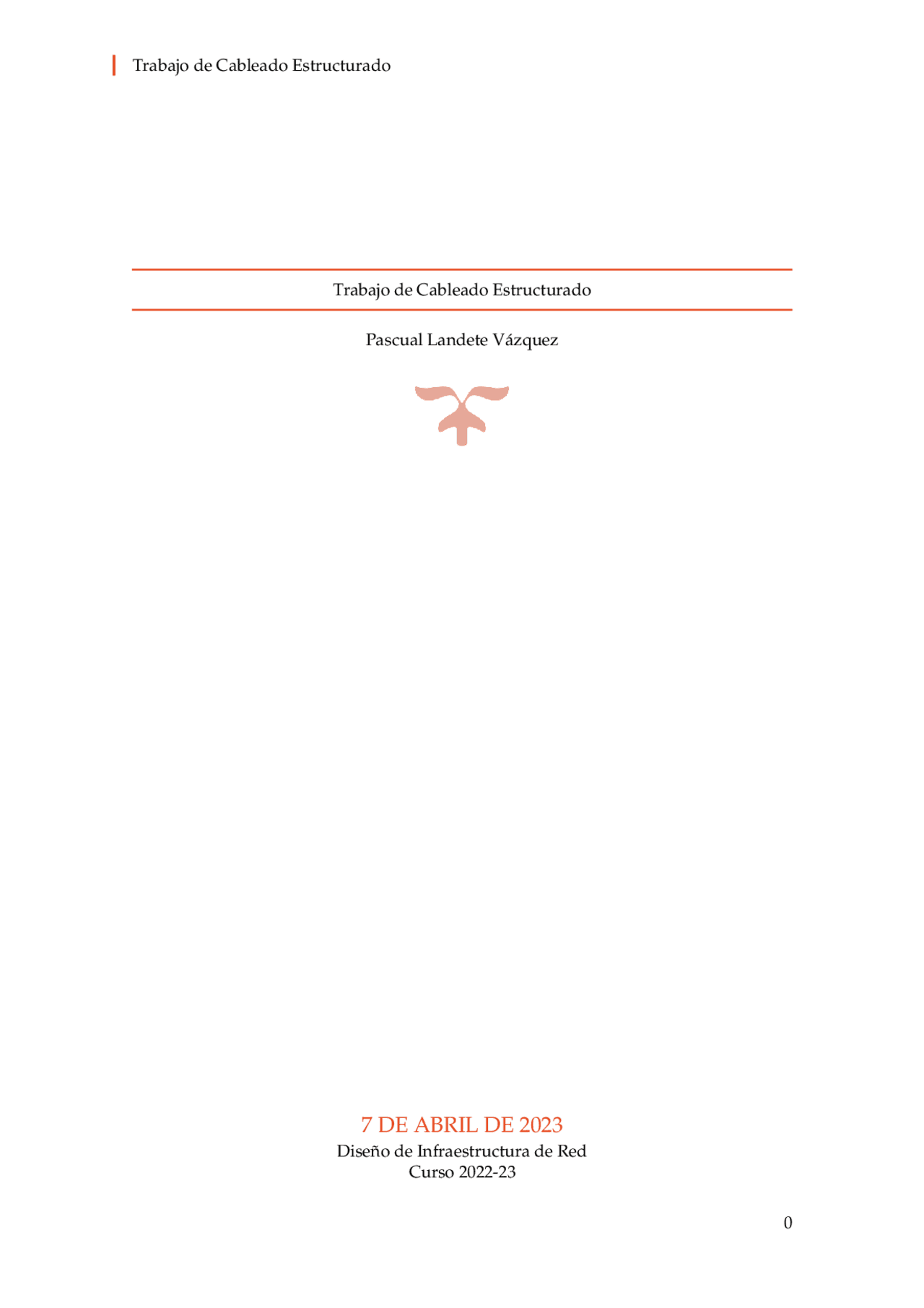

Trabajo de Cableado Estructurado Pascual Landete Vázquez

7 DE ABRIL DE 2023

Diseño de Infraestructura de Red Curso 2022-

CONTENIDO

  • Descripción General..................................................................................................................
    • Objetivo..................................................................................................................................
    • Criterios de Diseño................................................................................................................
      • Descripción de las subredes.............................................................................................
    • Ubicación del Edifico............................................................................................................
    • Dimensionamiento................................................................................................................
    • Ubicación de las Tomas de Red...........................................................................................
  • Arquitectura.............................................................................................................................
    • Tomas de Telecomunicaciones..........................................................................................
    • Cableado Horizontal...........................................................................................................
    • Cableado Vertical................................................................................................................
  • Mediciones...............................................................................................................................

No se encuentran elementos de tabla de ilustraciones.

Ubicación del Edifico

Figura 1. Plano de Situación. Fotografía satelital del edificio y arqueta de entrada. Se muestra la arqueta de entrada, desde donde se recibe la fibra óptica 8KT y se dirigirá a un PTRO^3 que dará conectividad al exterior desde la red local del edificio. Gracias al PTRO, podemos dar conectividad mediante fibra óptica con un ancho de banda suficiente para cubrir los puntos de red de la infraestructura. Se define ahora la ubicación de las aulas, despachos de docentes y centro de datos. Una vez que se han definido, podremos ubicar los puntos de red y profundizar en el diseño de la red local. (^3) PTRO o Punto de Terminación de Red Óptica es donde se realiza la conexión con la red de fibra óptica externa a una red de fibra óptica interna, también se puede realizar mediante pares trenzados de cobre.

Dimensionamiento

Una vez que los requisitos han sido definidos y documentados, se ubicarán las aulas, despachos y un centro de datos donde estarán ubicados los dispositivos de núcleo y distribución. Figura 2. Distribución de Espacios. Planta Baja Se ha elegido las 2 salas más grandes y cercanas respecto a la entrada para utilizarlas de Aulas. Las habitaciones más pequeñas, cercanas a las aulas, se utilizan como despachos para docentes. Además, se ubica el Centro de Datos en una zona apartada de la entrada, donde ubicamos el PTRO y una zona contigua más espaciosa y cerrada para ubicar racks y equipos que se encarguen del tráfico de la red local. Figura 3. Distribución de Espacios. Planta Superior

Figura 5. Tomas de red. Primera Planta. En la primera planta se sigue el mismo esquema que en la anterior, donde utilizamos la sala CD (en este caso PSCD para hacer referencia a que está en la planta superior) para guardar tanto dispositivos como repartidores.

ARQUITECTURA

A la hora de la implementación de la estructura es importante conocer los aspectos específicos del diseño, justificando la utilización de distintas tecnologías. Se explicará en detalle desde la red horizontal hasta la red de interconexión.

Tomas de Telecomunicaciones

Se utilizarán conectores RJ-45, uno para cada toma de telecomunicaciones. Al haber 30 tomas en aulas y 20 en despachos en cada planta, se necesitará un total de 100 conectores.

15 ⏟ × 2

15 tomas en 2 aulas

+ 2 ⏟ × 10

2 tomas en 10 despachos )

× 2 = 50 ⏟ × 2

50 tomas en 2 planta

Cableado Horizontal

Para la comunicación entre las tomas de telecomunicaciones y el repartidor de planta,

se usarán pares trenzados de categoría 6 de tipo 100 BASE − TX , permitiendo una

velocidad de 100 Mbps. Este tipo de cables son los más comunes y permiten

retrocompatibilidad con 10 BASE − T o 10 BASE − FL.

Para saber la cantidad de cable que se necesita, es necesario medir y contar los cables que necesitamos. Al haber 50 tomas en cada planta, deberíamos tener un total de 100 cables que no superen … mañana pregunto.

Cableado Vertical
