ensayos de pruebas de transformadores
Tipo: Diapositivas
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

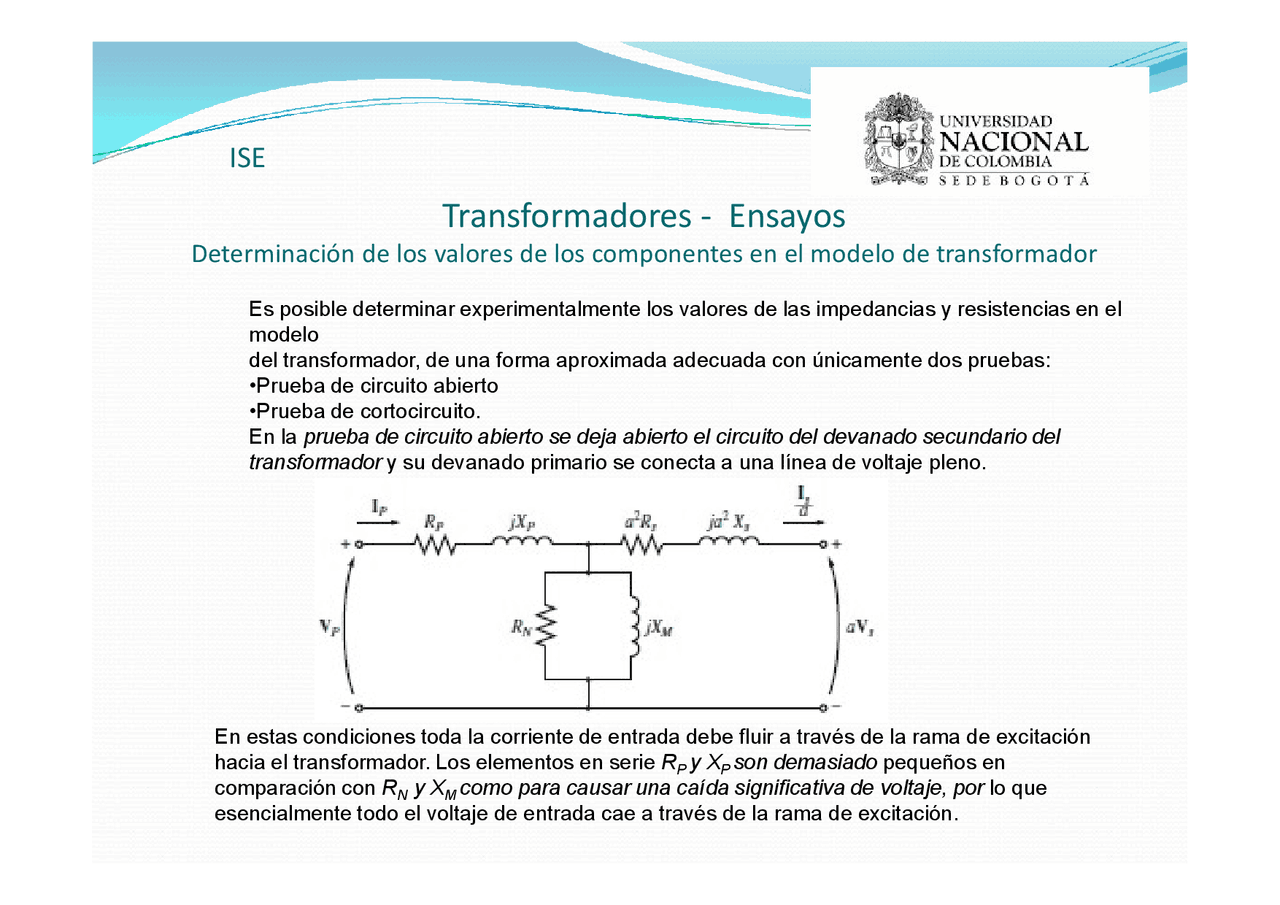

Es posible determinar experimentalmente los valores de las impedancias y resistencias en el modelo del transformador, de una forma aproximada adecuada con únicamente dos pruebas: •Prueba de circuito abierto •Prueba de cortocircuito. En la prueba de circuito abierto se deja abierto el circuito del devanado secundario del transformador y su devanado primario se conecta a una línea de voltaje pleno.
Determinación de los valores de los componentes en el modelo de transformador transformador y su devanado primario se conecta a una línea de voltaje pleno. En estas condiciones toda la corriente de entrada debe fluir a través de la rama de excitación hacia el transformador. Los elementos en serie RP y XP son demasiado pequeños en comparación con RN y XM como para causar una caída significativa de voltaje, por lo que esencialmente todo el voltaje de entrada cae a través de la rama de excitación.
Determinación de los valores de los componentes en el modelo de transformador Las conexiones de la prueba de circuito se muestran en esta figura. Se aplica voltaje pleno al primario del transformador y se miden el voltaje, la corriente y la potencia de entrada al transformador. (Esta medición se hace normalmente en el lado de bajo voltaje del transformador, ya que los voltajes mas bajos son mas fáciles de trabajar.) Con esta información se puede determinar el factor de potencia de la corriente de entrada y, por lo tanto, la magnitud y el ángulo de la impedancia de excitación. La forma mas sencilla es calcular la admitancia
Como en un trasformador real la corriente siempre esta atrasada del voltaje
CAb CAb E CAb CAb
V CAb VCAb
En la prueba de cortocircuito se hace un cortocircuito en las terminales de bajo voltaje de un transformador y las terminales de alto voltaje se conectan a una fuente de voltaje variable, como se muestra en la fi gura. (Esta medición se hace normalmente en el lado de alto voltaje del transformador, ya que las corrientes serán mas bajas en aquel lado y las corrientes mas bajas son mas fáciles para trabajar.)
Determinación de los valores de los componentes en el modelo de transformador Se ajusta el voltaje de entrada hasta que la corriente en los devanados en cortocircuito sea igual a su valor nominal. (De nuevo se miden el voltaje, la corriente y la potencia de entrada. Como el voltaje de entrada es tan bajo durante la prueba de cortocircuito, la corriente que fluye por la rama de excitación es despreciable, y toda la caída de voltaje en el transformador se puede atribuir a los elementos en serie en el circuito. La magnitud de las impedancias en serie referidas al lado primario del transformador es
Zs q jXeq Z E SE Re Laimpedanciaenserie esigual a ZSE = (Rp+a 2 Rs)+j(Xp+a 2 Xs)
