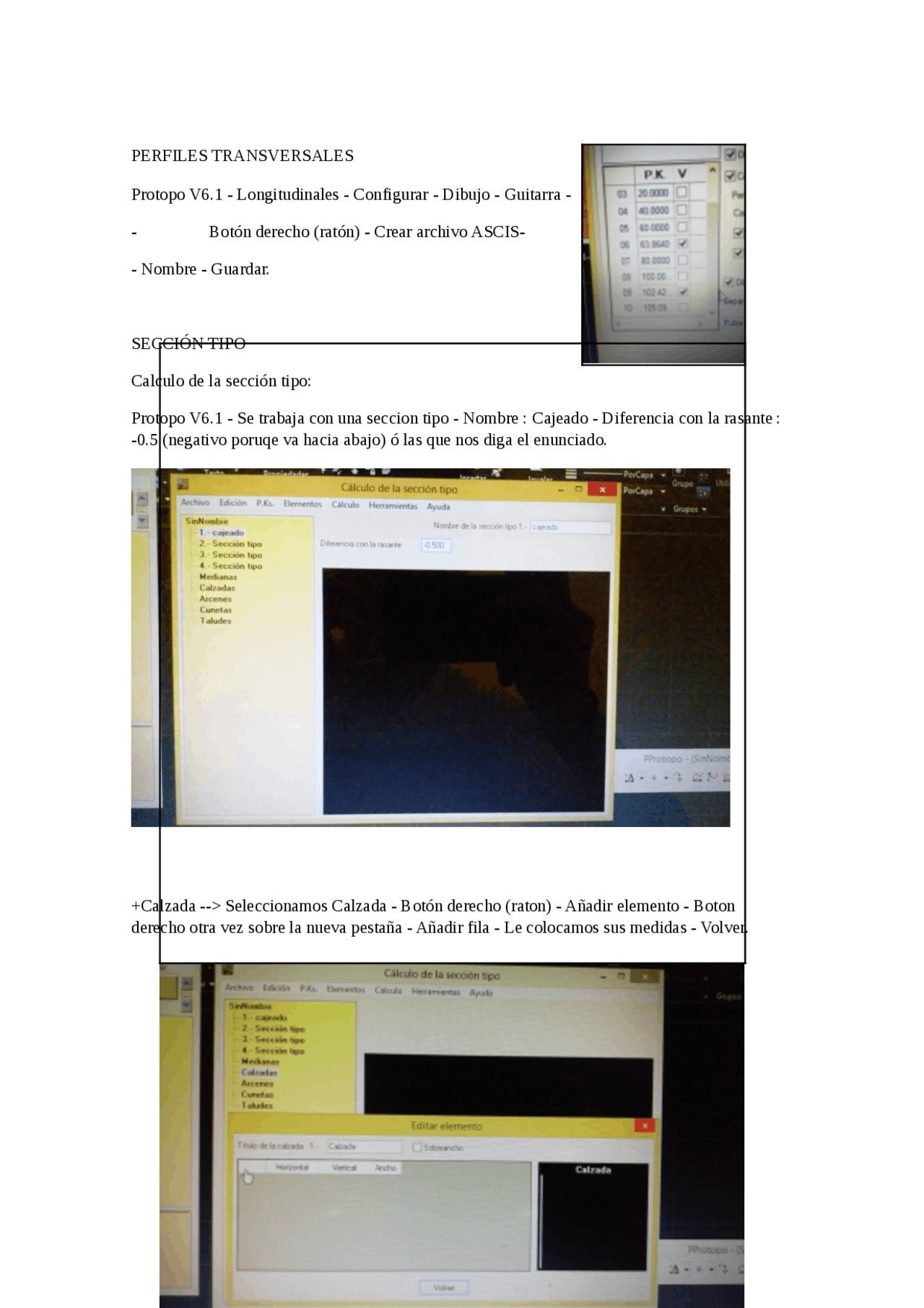

PERFILES TRANSVERSALES
Protopo V6.1 - Longitudinales - Configurar - Dibujo - Guitarra -
- Botón derecho (ratón) - Crear archivo ASCIS-
- Nombre - Guardar.
SECCIÓN TIPO
Calculo de la sección tipo:
Protopo V6.1 - Se trabaja con una seccion tipo - Nombre : Cajeado - Diferencia con la rasante : -0.5 (negativo poruqe va hacia abajo) ó las que nos diga el enunciado.
+Calzada --> Seleccionamos Calzada - Botón derecho (raton) - Añadir elemento - Boton derecho otra vez sobre la nueva pestaña - Añadir fila - Le colocamos sus medidas - Volver.
Se hace lo mismo con el Arcén (Acerado) y con los Taludes : En algunos casos habrá que ponerle más medidas tanto a la vertical como a la horizontal.
Cajeado - Boton derecho (raton) - Instertar PK - Le damos al + del cajeado (Lista).
MODULO TRANSVERSAL
Protopo V6.1 - Transversales V6.0 -
Config. - Configurar eje -
- En la siguiente pestaña : Perfil longitudinal 1 - Aceptar.
Protopo V6. - Calculo de la sección tipo - Cálculo - Asociar Archivo - Selecciono los ficheros - Aceptar - *
- Cálculo - Calcular perfiles - Calcular.
Protopo V6.1 - Transversales V6.0 -Dibujo - Dibujar transversales -Solo cambiar "Hoja y Escala".
Vol. - Boton derecho (raton) sobre" Volumen" - 1. Agregar ; 2. La capa corta y larga;
- Pulsar Volumen total - Dibujar -Interseccion - Extender la cota ultimo punto - Aceptar - Perfil longitudinal 1 - Aceptar.
