Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Encuentra los documentos específicos para los exámenes de tu universidad
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
tratamientos térmicos laboratorio 2019 .
Tipo: Guías, Proyectos, Investigaciones
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

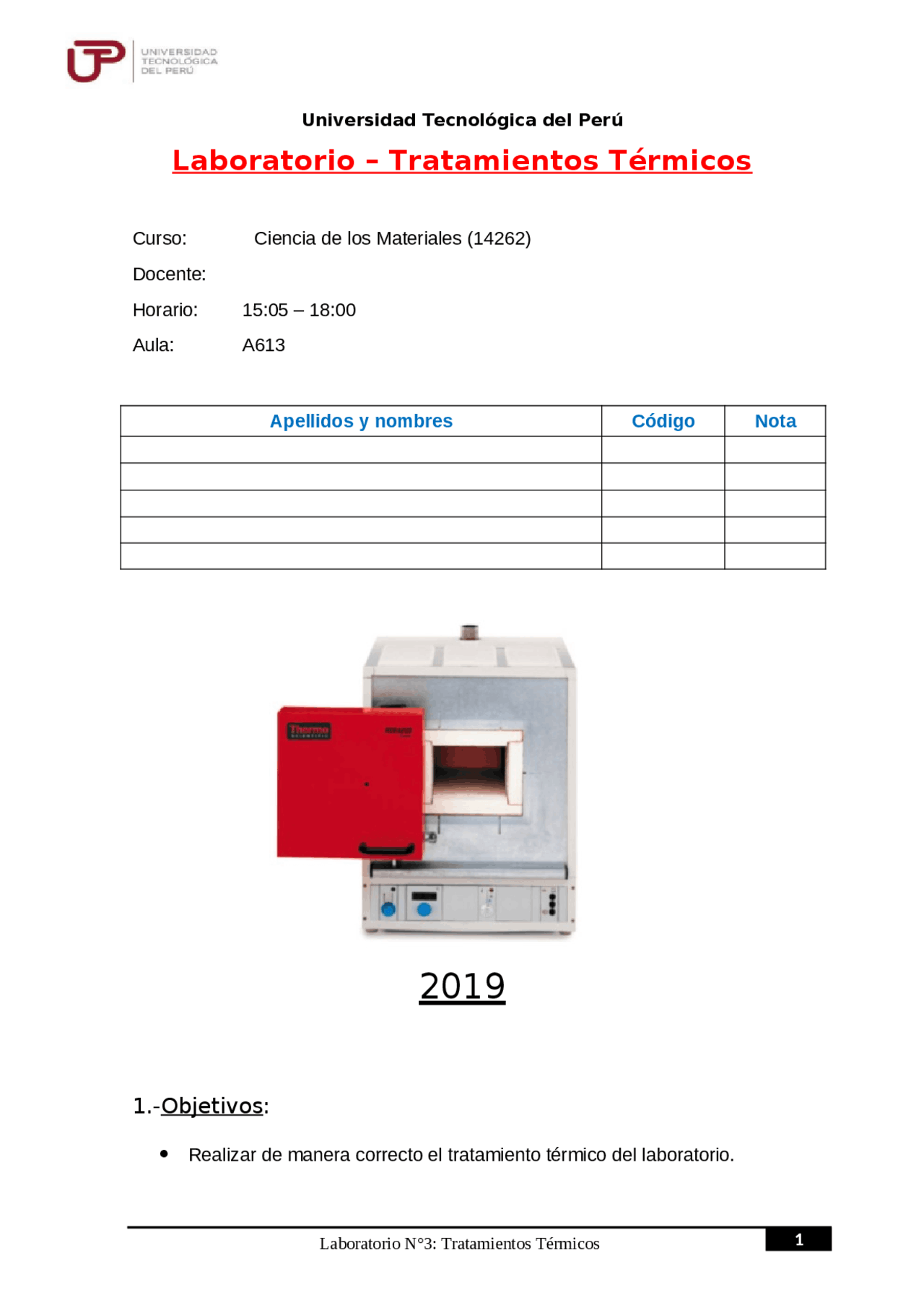

Universidad Tecnológica del Perú
Curso: Ciencia de los Materiales (14262) Docente: Horario: 15:05 – 18: Aula: A Apellidos y nombres Código Nota
probetas en agua y aceite.
tratamiento térmico.
Maquina Rockwell.
Dos barras cuadradas de acero de diferente composición (SAE 1020 Y SAE 1045) Arco de sierra. Lija fina. Balde con agua. Balde con aceite.
Durante el experimento realizado en el laboratorio de ciencia de los materiales, se procedió a medir la dureza de dos piezas metálicas (el acero SAE 1020 y SAE 1045) por medios de un durómetro digital, después de haber sido
sometidas aun templado teniendo en cuenta la siguiente descripción de la experiencia:
Ensayo Rockwell tipo cono: HRC Calculo de dureza Rockwell cono (materiales duros): HRC = 100 − e ( U. R. ) Calculo de espesor “e” en mm: e = hf − ho ( mm ) Calculo de espesor “e” en U.R. (unidades Rockwell): e = hf − ho mm 0.002 mm 1 U. R.
Luego de aplicar un tratamiento térmico (Temple con enfriamiento en agua) a los dos tipos de metales, obtenemos los siguientes resultados: ACERO 1020 Escala 100 HRD 1° 48. 2° 46. 3° 51. Promedio 48. Variación 5.
En comparación con los ensayos de dureza realizados en el anterior laboratorio en donde teníamos estos resultados: ACERO 1020 Escala 60 HRA 1° 38. 2° 40. 3° 47. Promedio 41. Variación 8. Se podría realizar graficas de comparación para confirmar el aumento de dureza al efectuar un temple con enfriamiento en agua en los aceros. Para ello, se desarrolla las siguientes gráficas: ACERO 1045 Escala 100 HRD 1° 50. 2° 56. 3° 58. Promedio 51. Variación 17. ACERO 1045 Escala 100 HRD 1° 14. 2° 18. 3° 21. Promedio 17. Variación 7.
Estos ensayos se realizaron a 60 kg/f, y en el ensayo de enfriamiento por agua a 100 kg/f. Por último, para comparar que ensayo tuvo mayor eficiencia en el aumento de propiedades mecánicas de cada metal; se realizan las siguientes graficas de comparación: ACERO 1045 Escala 60 HRA 1° 63. 2° 63. 3° 62. Promedio 63. Variación 1. 1° prueba 2° prueba 3° prueba 0 10 20 30 40 50 60 70 ACERO 1020 Sin tratamiento térmico Con enfriamiento en Agua Con enfriamiento en Aceite
A través de los ensayos, resultados y gráficas de comparación se pudo observar que al aplicar un temple con enfriamiento en agua al Acero 1020, este aumentó su dureza y resistencia estructural. Esto se debe a que después del enfriamiento rápido, la microestructura del material se endureció y se transformó en martensita. Sin embargo, en el Acero 1045 se pudo percibir una mayor diferencia en el aumento de la dureza y resistencia, Esto se debe a que el acero 1045 tiene mayores propiedades mecánicas en comparación al acero 1020, ya que este último tiende a ser más dúctil. Comparando los dos tratamientos térmicos que se realizó a los dos tipos de acero, el temple con enfriamiento en Aceite fue más eficiente que el enfriamiento por agua, esto los podemos confirmar por las gráficas.
Para tener un valor más exacto la maquina debe estar respectivamente calibrada. Ajustar la muestra de manera que la punta de diamante apunte al centro de la superficie de estudio. Usar equipo de seguridad para evitar el contacto con las altas temperaturas que emite el horno y el acero calentado Supervisar constantemente la temperatura y el tiempo que alcanza el acero dentro del horno. 1° prueba 2° prueba 3° prueba 0 10 20 30 40 50 60 70 ACERO 1045 Sin tratamiento térmico Con enfriamiento en Agua Con enfriamiento en Aceite
