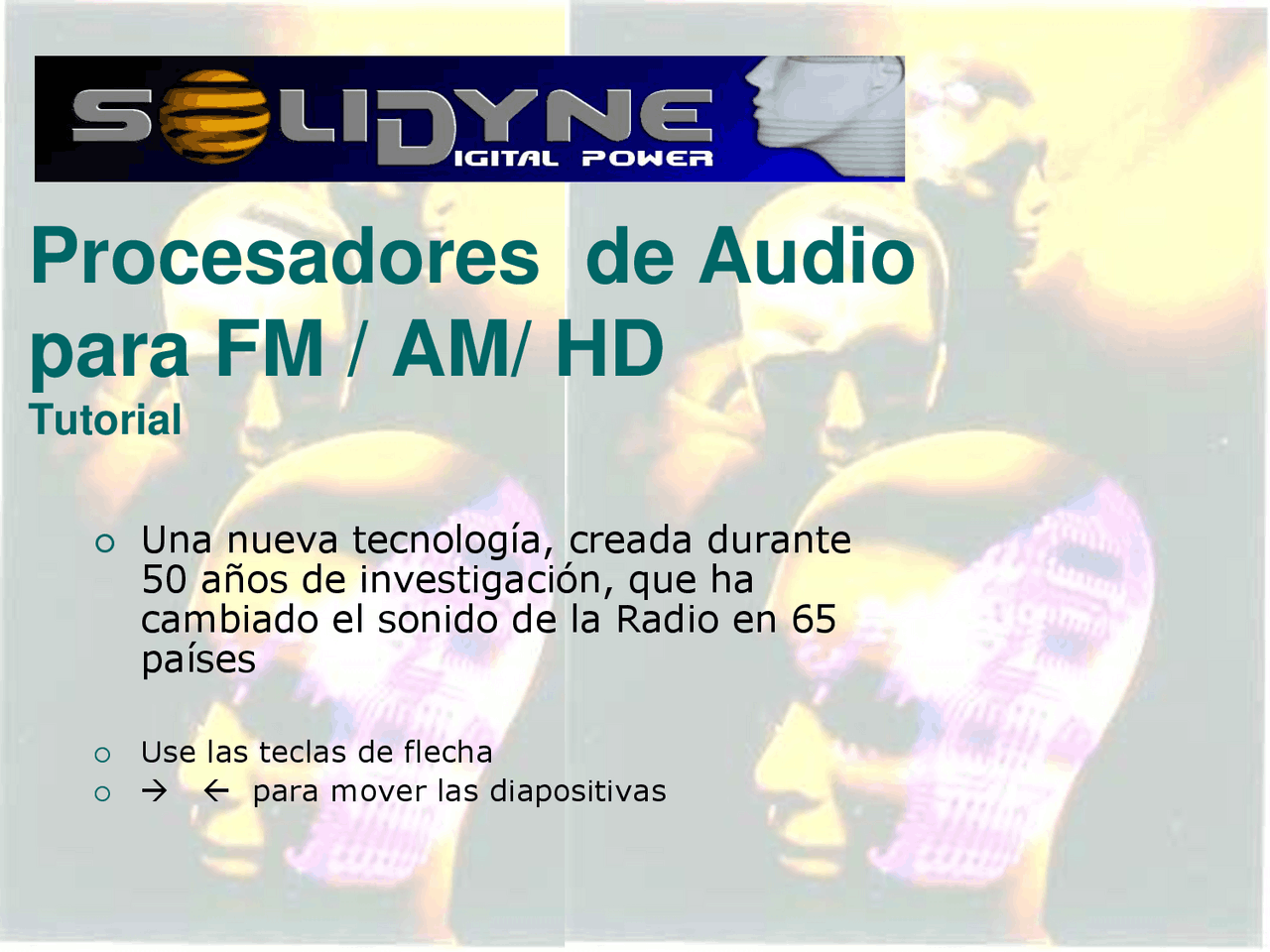

Una nueva tecnología, creada durante
50 años de investigación, que ha
cambiado el sonido de la Radio en 65
países
Use las teclas de flecha
para mover las diapositivas
Procesadores de Audio
para FM / AM/ HD
Tutorial
Desde 1968 estamos fabricando procesadores
de audio para Radio…
Otros fabricantes, en 1968, eran CBS Labs, RCA, Gates y Telefunken….
…Todas esas firmas fueron desapareciendo del mercado a lo largo de estos 50 años en que Solidyne siguió innovando. Hoy somos la empresa más antigua del mundo en este campo
Psicoacústica: la base científica
Desde hace muchos años que los investigadores de Solidyne estudian el campo de la Psicoacústica. Esta ciencia analiza la forma en que el cerebro humano interpreta los impulsos nerviosos provenientes del oído
Los procesos psicoacústicos se inician en el oído
interno, en particular en la membrana basilar
Fibras nerviosas
Las ondas estacionarias dentro de la Cóclea excitan las cilias de la membrana basilar activando las fibras nerviosas de cada frecuencia
La excitación tiene
una forma trapezoidal y activa una zona específica de la membrana
A cada frecuencia le
corresponde una zona
2 tonos cercanos
7 tonos simultáneos
Para obtener una sensación de
fuerza sonora y de gran sonoridad,
es necesario excitar la mayor parte
de la membrana basilar
¿Qué hace un procesador digital multibanda?
160-2khz
2k- 6 khz
6k–15 khz
Audio de entrada
Filtros de Bandas Compresores
20-160 Hz
Sumador
OUT
La acción de los compresores eleva casi al mismo
nivel la energía de todas las bandas
Posicion en la membrana basilar
Esto produce mayor excitación en la membrana basilar
Y esto se traduce en mayor sonoridad
Los procesadores de audio
mejoran la calidad de sonido
Los procesadores que Solidyne fabrica están
sustentados en la preferencia de oyentes altamente calificados y en miles de horas de pruebas en el aire
El procesado de audio aumenta el
alcance de una radio
El procesado digital
aumenta la energía de las señales de audio, sin superar el 100% de modulación.
Aumenta entre un 50 %
y un 80 % el área cubierta en AM y FM*
Veremos en el APENDICE una demostración de este efecto, así como algunos conceptos extraídos del Journal of AES (USA), Junio de 1976: Oscar Bonello, New Improvements in… JAES vol 24 Asi como del más reciente paper en JAES, March 2007, Oscar Bonello
Solidyne 542 APC Audio Processing Core
El 542 APC es un procesador desde 4 a 8 bandas, tope de línea. Creado para quienes necesitan tener el mejor sonido del mercado Incluye RDS coder y un Monitor de FM con Analizador de Modulación
Solidyne 542 APC
Audio Processing Core
El 542 elimina la necesidad de cambiar continuamente de equipo para seguirle el paso a los avances tecnológicos.
Pues está basado en software; Ud compra una sola vez el equipo y lo actualiza gratis durante muchos años cambiando el software desde cualquier lugar por Internet y sin interrumpir la transmisión
Incluso puede convertir un procesador de 4 bandas en uno de 6 u 8 bandas
Solidyne 542 APC
Audio Processing Core
Es conocido que el cable coaxil y la antena de FM producen ondas estacionarias que reducen mucho el efecto estéreo de su radio de FM introduciendo distorsión de audio (Ver paper de Jampro Antennas en AES 31 st^ Convention Preprint 502)
Jamás una radio se escucha al aire igual de bien que a la salida del procesador…
Pero ahora, por primera vez en la historia de la radio, un procesador de audio incluye un monitor de modulación que opera sincronizado con la señal de audio transmitida compensando los errores de módulo y fase del transmisor, cable coaxil y antena, logrando una perfecta sensación estéreo.
El procesador 542 sincronizado con su Monitor de Modulación permite compensar en módulo y fase al transmisor, cable coaxil y antena para lograr una excelente sensación de estéreo que ningún otro procesador ofrece
Solidyne 542 APC Audio Processing Core
Otra exclusividad del 542: Podrá lograr un gran alcance multiplicando por 4 su potencia efectiva en las transmisiones periodísticas, noticiosos, deportes y anuncios comerciales
Un sistema de programación automática desde Estudios permite pasar a MONO la transmisión durante los programas que empleen la voz humana, sin que la audiencia note en absoluto el cambio. Solamente la música se transmite en estéreo.
La energía del transmisor que en estéreo se desparrama sobre un gran ancho de banda, en mono se concentra en apenas un cuarto del ancho de banda, aumentando 4 veces su potencia efectiva al aire (Ver el NAB Engineering Handbook) Esto aumenta el alcance y elimina las interferencias de radios cercanas y la distorsión Vea el video demo de por caminos múltiples en las ciudades.
audio en nuestro website
