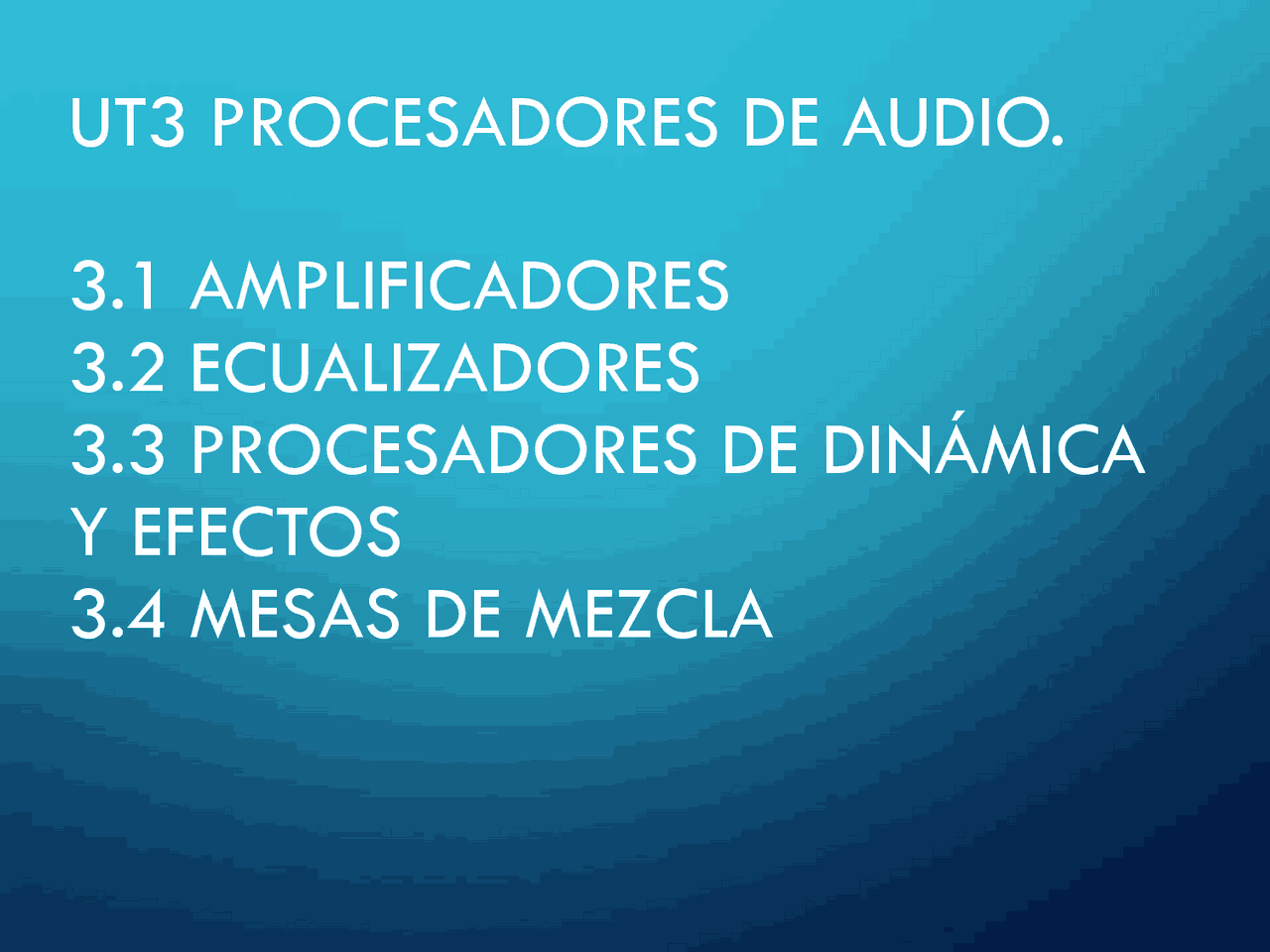

UT3 PROCESADORES DE AUDIO.

3.1 AMPLIFICADORES

3.2 ECUALIZADORES

3.3 PROCESADORES DE DINÁMICA

Y EFECTOS

3.4 MESAS DE MEZCLA

PROCESADORES DE AUDIO

Se consideran procesadores de audio aquellos equipos que modifican las características de una señal de audio sin alterar su contenido armónico de forma intencionada. Los procesadores de audio mas utilizados son los amplificadores, ecualizadores y los mezcladores.

3.1 AMPLIFICADORES Diagrama de bloques de un amplificador

3.1 AMPLIFICADORES Diagrama de bloques de un amplificador

• Selector de entradas: Se pueden conectar diversas fuentes sonoras
  • De alto nivel: Radio, CD, TAPE, MD. La mayor parte de las señales han sido tratadas previamente, con lo cual tienen una amplitud aceptable (150 – 300 mV). Impedancia 15-50 KΩ. Tienen una respuesta en frecuencia lineal.
  • Micrófono: El nivel de tensión es muy bajo (2- 5 mV). Necesitan un preamplificador para igualar la señal al resto de entradas. La impedancia también suele ser inferior a la del resto de entradas (para adaptarse a la del micrófono). La respuesta en frecuencia es plana.
  • Phono: Para el plato de discos. Tienen una respuesta en frecuencias particular, que se adapta al sistema de grabación de discos de vinilo. La ganacia del preamplificador de phono disminuye con la frecuencia. El nivel de sensibilidad es similar al del micrófono (2- 5 - mV) En previsión de usos especiales o de su propia complejidad, el amplificador puede tener varias entradas del mismo tipo, por ejemplo, varias entradas de micrófono. El número y el tipo de las entradas es una de las características a las que debe prestarse atención a la hora de escoger una amplificador.

3.1 AMPLIFICADORES. CARACTERÍSTICAS 3.1.1 Ganancia. La relación entre la señal de salida y la señal de entrada. Puede ser positiva o negativa (ganacia o perdida) V out

v

.V

in

v

= V

out

/V

in I out

I

.I

in

I

= I

out

/I

in P out

P

.P

in

P

= P

out

/P

in En los sistemas de audio, la ganancia de un amplificador es la relación entre la potencia en la salida y la potencia en la entrada. La ganancia se expresa habitualmente en decibelios

3.1 AMPLIFICADORES. CARACTERÍSTICAS Ganancia en dB A v (dB) = 20 log Δ v A I (dB) = 20 log Δ I A p (dB) = 10 log Δ P Ejercicio: Calcula la ganacia de un amplificador con 80 mW de potencia de entrada y 20 W de potencia de salida.

3.1 AMPLIFICADORES. CARACTERÍSTICAS 3.1.3 Distorsión. Representa la diferencia entre la señal de entrada y la señal de salida. Lo ideal es que no exista ninguna diferencia (excepto la amplitud, claro).

• Por saturación: Los amplificadores, amplifican porque tienen una tensión. Si la señal amplificada es superior a la alimentación del amplificador se produce distorsión
• Por intermodulación: Al mezclar dos señales de amplitud y frecuencia distintas
• Tensión de saturación: Máxima tensión de entrada sin que aparezca distorsión en la salida, provocada por el circuito preamplificador

3.1 AMPLIFICADORES. CARACTERÍSTICAS 3.1.3 Distorsión.

• Distorsión armónica total THD : Engloba numerosas formas de distorsión, con lo que es el parámetro mas representativo. 1 2 4 2 3 2 2 ... (%) A A A A THD     · 100

3.1 AMPLIFICADORES. CARACTERÍSTICAS 3.1.4. Relación señal Ruido (S/N S/R). Se define como la diferencia en decibelios entre el nivel de la señal de salida y el ruido producido por el equipo amplificador por efecto de la agitación térmica de los electrones de sus circuitos Se mide en dB y tendrá mayor calidad cuanto mayor es la relación

3.1 AMPLIFICADORES. CARACTERÍSTICAS 3.1.5. Impedancia Para amplificar en tensión una señal es necesario que la impedancia de entrada sea mucho menor que la impedancia de salida

3.2.1 FILTROS Para realizar estas modificaciones por frecuencias se utilizan filtros: Filtro: Son dispositivos capaces de discriminar las señales en función de su frecuencia permitiendo el paso de un margen de frecuencias y bloqueando otro

• Tipos de filtros:
  • Filtro paso bajo
  • Filtro paso alto
  • Filtro paso banda
  • Filtro elimina banda

3.2.1.1 FILTRO PASO BAJO Permite el paso de las frecuencias inferiores a una frecuencia crítica, denominada frecuencia de corte Frecuencia de corte: Es el punto en el que el nivel de la señal de salida disminuye en 3 dB respecto de la entrada. Disminuir 3 dB equivale a reducir un 30 % la tensión de salida respecto de la máxima

3.2.1.3 FILTRO PASA BANDA Dispone de dos frecuencias de corte, una inferior y otra superior, que definen el margen que se transferirá desde la entrada a la salida. Las frecuencias inferiores o superiores al ancho de banda establecido son eliminadas. A menudo disponen de una frecuencia de resonancia, que es el punto se produce la máxima transferencia del filtro. La frecuencia de resonancia es la frecuencia para la cual la impedancia del filtro es mínima ó máxima Es frecuente que los filtros puedan ajustar su frecuencia de resonancia para conseguir una mejor adaptación con el resto de circuitos

3.2.1.4 FILTRO ELIMINA BANDA Dispone de dos frecuencias de corte, una inferior y otra superior, que definen el margen que será bloqueado. Cuando las frecuencias de corte son muy próximas (filtro muy estrecho) se denomina filtro ranura, y se utilizan para eliminar interferencias que se producen a una determinada frecuencia Frecuencia central: en filtros de pasa banda o elimina banda se calcula la frecuencia central según la fórmula: f c = (f s

. f i
