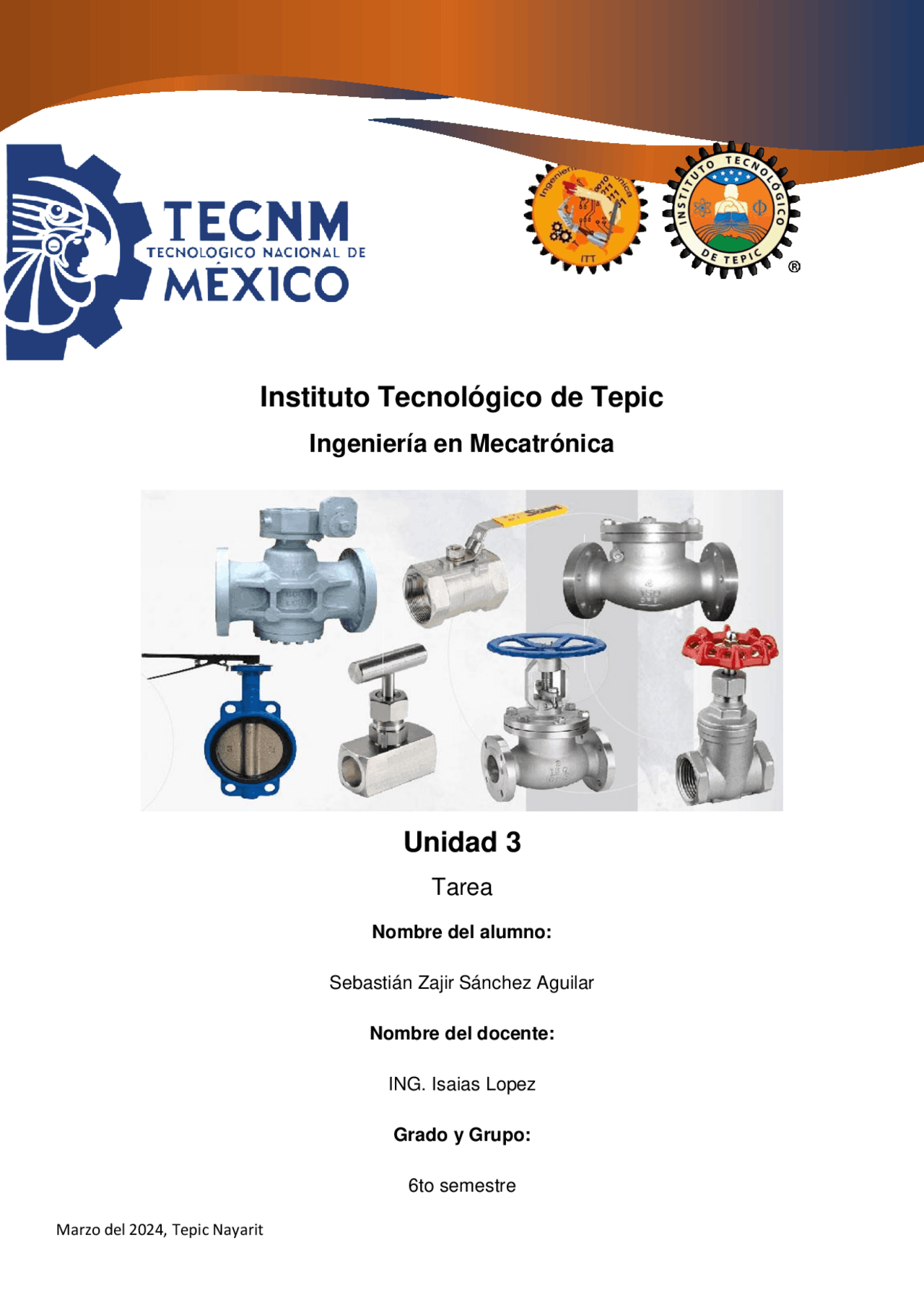

Instituto Tecnológico de Tepic
Ingeniería en Mecatrónica
Unidad 3
Tarea
Nombre del alumno: Sebastián Zajir Sánchez Aguilar Nombre del docente: ING. Isaias Lopez Grado y Grupo: 6to semestre
Tipos De Válvulas Industriales
- Válvula Check Las válvulas industriales Check o de Retención, son aquellas que tienen como propósito el permitir el flujo de los líquidos y gases en una sola dirección. Son utilizadas mayormente en casos para la descarga de bombas industriales.
- Válvula Globo Una válvula industrial de globo, se caracteriza por el cierre de un tapón o disco que corta el paso del fluido en un asiento que se encuentra en posición paralela con el sentido de la tubería. Esta válvula es necesario girar varias ocasiones la perilla para su funcionamiento.
- Válvula de bola. Este tipo de válvula industrial se caracteriza en tener una bola con un orificio que gira entre asientos elásticos permitiendo la circulación directa al encontrarse en posición abierta y corta el paso de los flujos al mover la bola noventa grados y cerrar el conducto.
- Válvula de aguja. Estas válvulas facilitan la regulación eficiente de un líquido a alta presión para tuberías de tamaño pequeño. Cuentan con un eje de cierre con forma cónica que hace las veces de tapón en una abertura reducida. Estas válvulas son especialmente apreciadas en el sector hidráulico, en el que se utilizan en derivaciones, cortes de rutas y desvíos como bypass, dirigiendo el flujo a válvulas de bola o a válvulas de mariposa como paso previo a la introducción del líquido en turbinas o motores. Estas válvulas son inmunes a los contrastes fuertes entre distintas presiones y tienen un buen sellado por su diseño y estabilidad.
- Válvula de mariposa Las válvulas industriales de mariposa son de las más utilizadas en la industria, se caracterizan por ser de un cuarto de vuelta y controlar el paso de los fluidos por medio de un disco circular, que gira con ayuda de una manija o volante sobre su eje en ángulos en el sentido de la circulación.
- Válvula macho Las válvulas macho poseen un dispositivo de cierre u obturador que está formado por una especie de tapón troncocónico el cual gira sobre el eje central. La apertura del obturador se
- Actuadores rotativos: Los actuadores rotativos se utilizan para convertir la energía neumática en movimiento circular. Estos actuadores pueden girar en un rango de 90 a 180 grados, dependiendo del modelo. Los actuadores rotativos se utilizan en aplicaciones en las que se necesita una rotación controlada, como válvulas de esfera y compuertas.
- Actuadores lineales: Los actuadores lineales se utilizan para convertir la energía neumática en movimiento lineal. Estos actuadores pueden moverse en una dirección, pero también pueden ser configurados para moverse en dos o incluso tres direcciones. Los actuadores lineales se utilizan en aplicaciones en las que se necesitan movimientos lineales precisos, como en máquinas herramienta y equipos de automatización.
- Actuadores de membrana: Los actuadores de membrana utilizan una membrana flexible para convertir la energía neumática en movimiento mecánico. Los actuadores de membrana son ideales para aplicaciones en las que se necesita una fuerza suave y controlada, como en válvulas de control y equipos médicos.
- Actuadores de pinza: Los actuadores de pinza se utilizan para sujetar y liberar objetos con precisión. Estos actuadores utilizan una pinza que se mueve gracias a la presión del aire comprimido. Los actuadores de pinza se utilizan en aplicaciones en las que se necesita un agarre preciso, como en la industria electrónica y en la fabricación de productos médicos. Señales De Mando Para Actuadores Las señales de mando para actuadores son componentes fundamentales en sistemas de control automatizado, donde se busca regular el movimiento o posición de dispositivos
mecánicos de manera precisa y eficiente. Estas señales, en su esencia, representan instrucciones eléctricas o electrónicas que indican al actuador qué acción debe llevar a cabo en un momento dado. En cuanto a las señales de mando, estas pueden variar en su naturaleza dependiendo del tipo de actuador y del sistema de control en el que se integren. Por ejemplo, las señales analógicas son comúnmente empleadas para controlar actuadores que requieren movimientos suaves y continuos, como en el caso de sistemas de posicionamiento preciso o control de velocidad. Por otro lado, las señales digitales son utilizadas para controlar actuadores que operan en modo binario, es decir, que pueden estar en uno de dos estados definidos, como abrir o cerrar una válvula, encender o apagar un motor, entre otros. Estas señales son simples y efectivas, ideales para sistemas que requieren operaciones de tipo todo o nada. Asimismo, las señales de pulsos son empleadas en actuadores que necesitan movimientos repetitivos o de vaivén, como los motores paso a paso utilizados en sistemas de posicionamiento y control de movimiento. Estas señales consisten en ráfagas de voltaje o corriente enviadas a intervalos regulares para generar el movimiento deseado. Finalmente, las señales de control de bus son utilizadas en sistemas más complejos, donde múltiples actuadores deben ser controlados de manera centralizada a través de un bus de comunicación. Este enfoque permite una integración más eficiente y una mayor flexibilidad en la configuración y operación del sistema automatizado.
