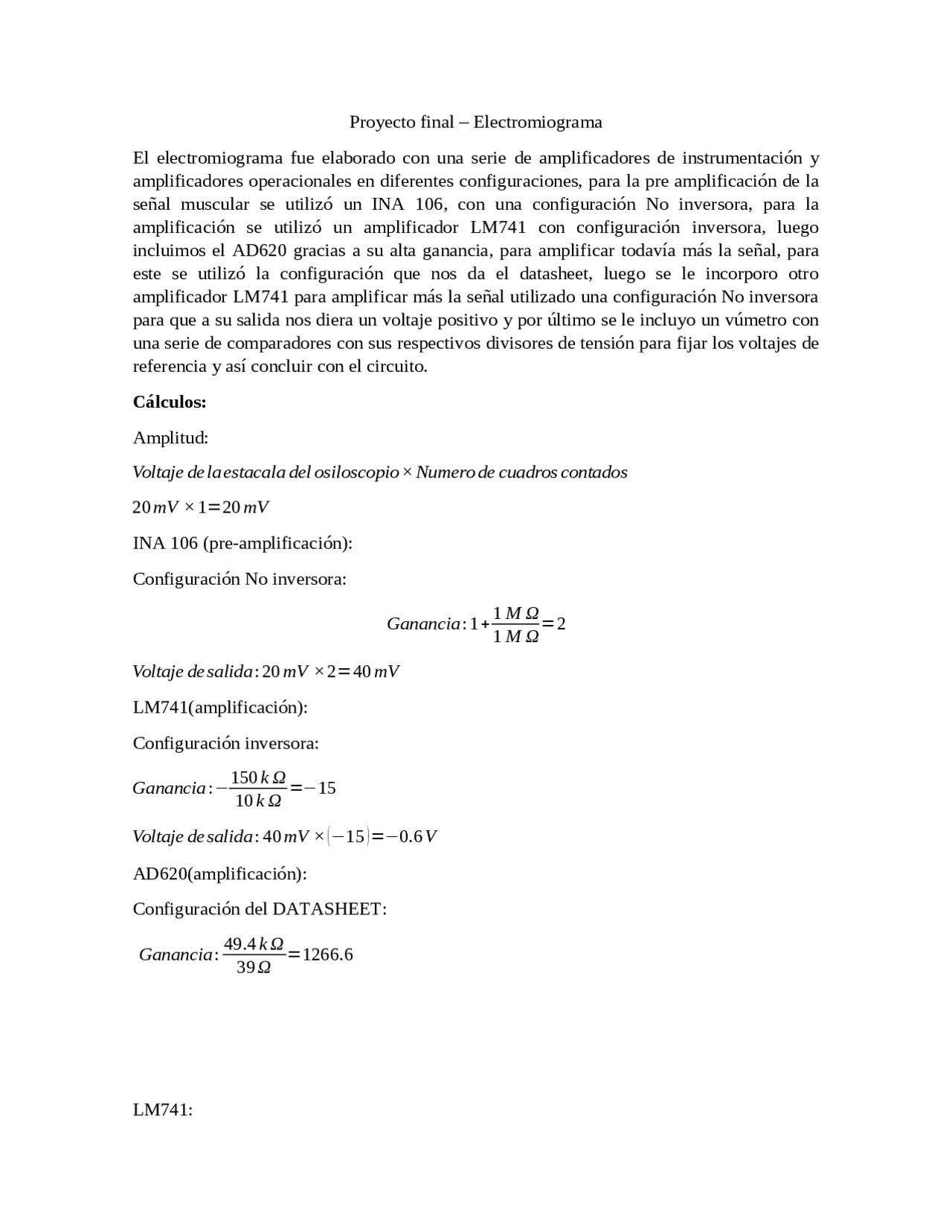

Proyecto final – Electromiograma
El electromiograma fue elaborado con una serie de amplificadores de instrumentación y
amplificadores operacionales en diferentes configuraciones, para la pre amplificación de la
señal muscular se utilizó un INA 106, con una configuración No inversora, para la
amplificación se utilizó un amplificador LM741 con configuración inversora, luego
incluimos el AD620 gracias a su alta ganancia, para amplificar todavía más la señal, para
este se utilizó la configuración que nos da el datasheet, luego se le incorporo otro
amplificador LM741 para amplificar más la señal utilizado una configuración No inversora
para que a su salida nos diera un voltaje positivo y por último se le incluyo un vúmetro con
una serie de comparadores con sus respectivos divisores de tensión para fijar los voltajes de
referencia y así concluir con el circuito.
Cálculos:
Amplitud:
Voltaje de la estacala del osiloscopio × Numero de cuadros contados
20 mV × 1=20 mV
INA 106 (pre-amplificación):
Configuración No inversora:
Ganancia :1+1M Ω
1M Ω=2
Voltaje de salida : 20 mV ×2=40 mV
LM741(amplificación):
Configuración inversora:
Ganancia :150 k Ω
10 k Ω =−15
Voltaje de salida : 40 mV ×
(
15
)
=−0.6 V
AD620(amplificación):
Configuración del DATASHEET:
Ganancia :49.4 k Ω
39 Ω=1266.6
LM741:
pf2

Vista previa parcial del texto

¡Descarga voltajes electroscopio y más Ejercicios en PDF de Matemáticas solo en Docsity!

Proyecto final – Electromiograma El electromiograma fue elaborado con una serie de amplificadores de instrumentación y amplificadores operacionales en diferentes configuraciones, para la pre amplificación de la señal muscular se utilizó un INA 106, con una configuración No inversora, para la amplificación se utilizó un amplificador LM741 con configuración inversora, luego incluimos el AD620 gracias a su alta ganancia, para amplificar todavía más la señal, para este se utilizó la configuración que nos da el datasheet, luego se le incorporo otro amplificador LM741 para amplificar más la señal utilizado una configuración No inversora para que a su salida nos diera un voltaje positivo y por último se le incluyo un vúmetro con una serie de comparadores con sus respectivos divisores de tensión para fijar los voltajes de referencia y así concluir con el circuito. Cálculos: Amplitud: Voltaje de laestacala del osiloscopio× Numero de cuadros contados 20 mV × 1 = 20 mV INA 106 (pre-amplificación): Configuración No inversora: Ganancia : 1 +

1 M Ω

1 M Ω

Voltaje de salida : 20 mV × 2 = 40 mV LM741(amplificación): Configuración inversora: Ganancia :− 150 k Ω 10 k Ω

Voltaje de salida : 40 mV × (− 15 )=−0.6 V AD620(amplificación): Configuración del DATASHEET: Ganancia : 49.4 k Ω 39 Ω

LM741:

Configuración No inversora: Este amplificador se incorporó solo para invertir la polaridad de la señal que le entraba ya que entraba un voltaje negativo, ya con este amplificador en configuración No inversora obtendremos a la salida un voltaje positivo. Vúmetro: Vref 1 = 1 k Ω 1 k Ω + 1 k Ω

× 4 V = 2 V

Vref 2 = 1 k Ω 1 k Ω +1.8 k Ω

× 4 V =1.5 V

Vref 3 = 1.8 k Ω 1.8 k Ω +3.3 k Ω

× 4 V =1.3 V
