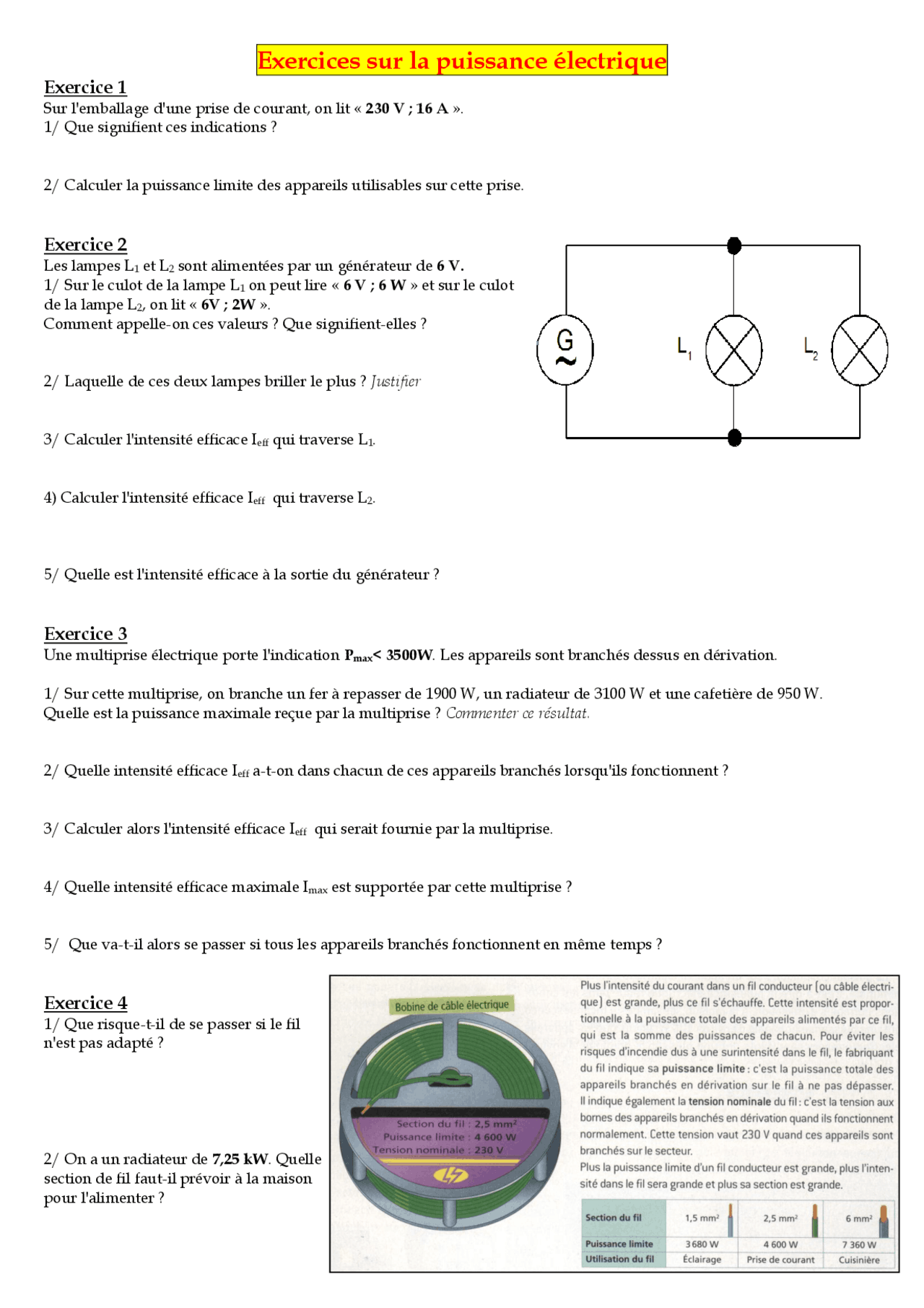

Exercices sur la puissance électrique
Exercice 1
Sur l'emballage d'une prise de courant, on lit « 230 V ; 16 A ».
1/ Que signifient ces indications ?
2/ Calculer la puissance limite des appareils utilisables sur cette prise.
Exercice 2
Les lampes L1 et L2 sont alimentées par un générateur de 6 V.
1/ Sur le culot de la lampe L1 on peut lire « 6 V ; 6 W » et sur le culot
de la lampe L2, on lit « 6V ; 2W ».
Comment appelle-on ces valeurs ? Que signifient-elles ?
2/ Laquelle de ces deux lampes briller le plus ? Justifier
3/ Calculer l'intensité efficace Ieff qui traverse L1.
4) Calculer l'intensité efficace Ieff qui traverse L2.
5/ Quelle est l'intensité efficace à la sortie du générateur ?
Exercice 3
Une multiprise électrique porte l'indication Pmax< 3500W. Les appareils sont branchés dessus en dérivation.
1/ Sur cette multiprise, on branche un fer à repasser de 1900 W, un radiateur de 3100 W et une cafetière de 950 W.
Quelle est la puissance maximale reçue par la multiprise ? Commenter ce résultat.
2/ Quelle intensité efficace Ieff a-t-on dans chacun de ces appareils branchés lorsqu'ils fonctionnent ?
3/ Calculer alors l'intensité efficace Ieff qui serait fournie par la multiprise.
4/ Quelle intensité efficace maximale Imax est supportée par cette multiprise ?
5/ Que va-t-il alors se passer si tous les appareils branchés fonctionnent en même temps ?
Exercice 4
1/ Que risque-t-il de se passer si le fil
n'est pas adapté ?
2/ On a un radiateur de 7,25 kW. Quelle
section de fil faut-il prévoir à la maison
pour l'alimenter ?
