ENSEIRB
ELECTRONIQUE - lère^ année
mercredi 20 janvier 2010
Examen d'électronique générale
Durée : 2 H - Sans documents

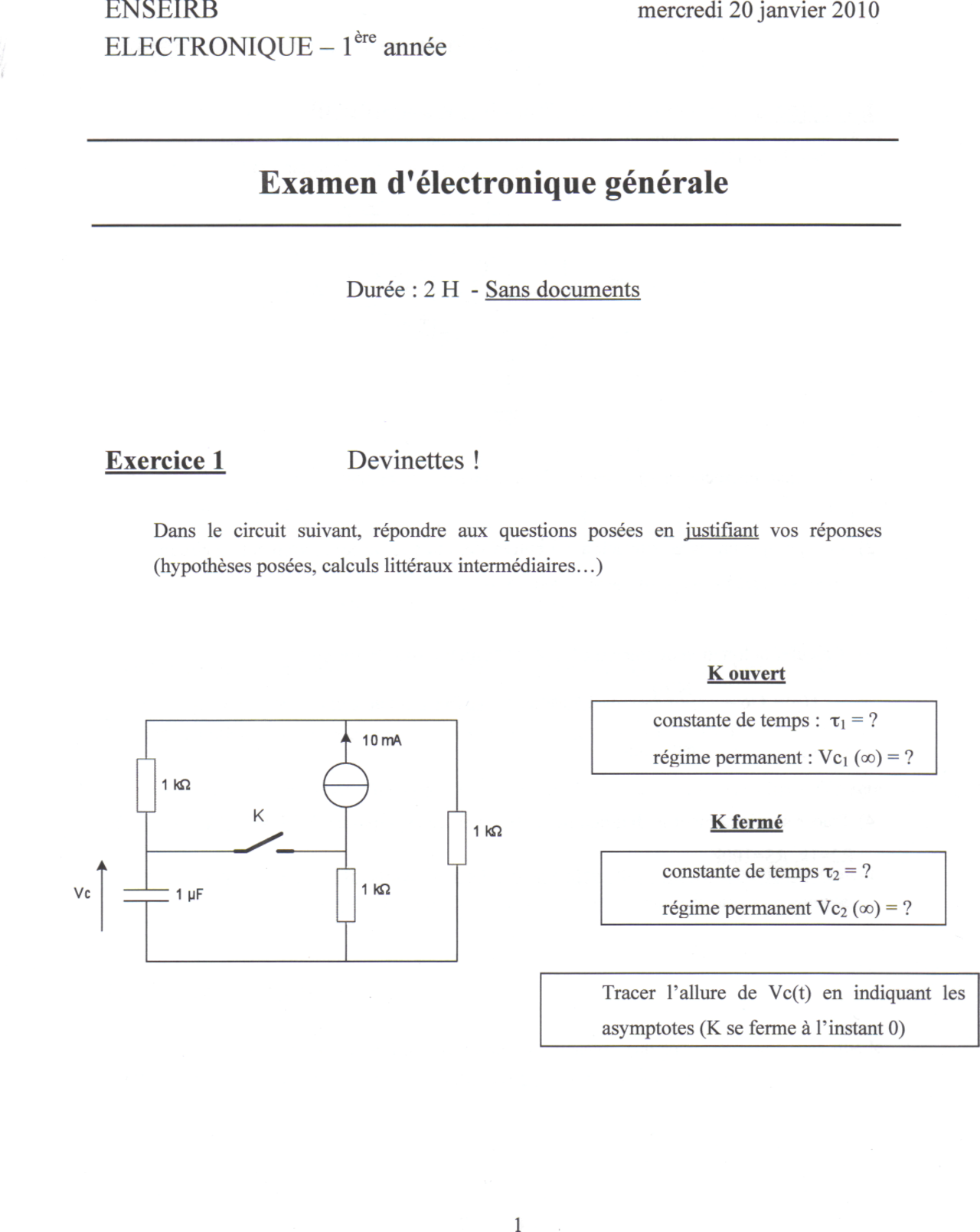

Exercice 1 Devinettes!
Dans le circuit suivant, répondre aux questions posées en justifiant vos réponses (hypothèses posées, calculs littéraux intermédiaires...)
Vc
1 k£î K
1 MF
I 10mA
e
1 kfi
1 Kl
K ouvert
constante de temps : TI -? régime permanent : Vci (oo) =?
K fermé
constante de temps Ta =? régime permanent Vci (oo) =?
Tracer l'allure de Vc(t) en indiquant les asymptotes (K se ferme à l'instant 0)
Exercice 2 Soit le montage : Etude d'un circuit à ampli OP
Vs
l) Le fonctionnement est-il linéaire ou non? justifier la réponse ï) On applique un signal sinusoïdal à l'entrée Ve. Indiquer le comportement du circuit lorsque la fréquence tend vers 0 et l'infini.
- Calculer la fonction de transfert Vs/Ve et la mettre sous la forme T(p)= Go N(p)^. Identifier N(p), Go, z et con. con œn' Tracer succinctement le diagramme de Bode et les asymptotes avec : C=0,luF, Rl= 2,2k, R2=lk,R3=100k
[I) Etude en régime dynamique
On étudie le quadripôle Q en régime variable dans la bande passante (l'impédance des condensateurs est alors supposée négligeable) pour de petites variations des signaux de telle sorte que l'on puisse modéliser le transistor par le circuit linéaire suivant : B vb e vc e avec ICQ P o : facteur d'amplification en courant dynamique ICQ : valeur moyenne du courant de collecteur
- En utilisant ce modèle, donner le schéma équivalent en régime dynamique petit signal de l'ensemble du circuit.
- Déterminer l'amplification en tension à vide du quadripôle seul l'application numérique en prenant PO =^ 150 et VT = 25 mV. vs
ve
. Effectuer
vs
- Déterminer l'amplification en tension globale en charge A^s = — G valeur numérique. is= ainsi que sa
- Quel est le rôle des condensateurs CLI et CLZ? Que se passerait-il si on les remplaçait par des fils?
- Etude autour de la fréquence de coupure On se place maintenant à la fréquence de coupure fc à -3 dB (début de la bande passante) en supposant que celle-ci est imposée par le condensateur CB. Ceci revient à dire que les 2 autres condensateurs CLI et CLI ont une impédance quasi-nulle à cette fréquence, ce qui n'est bien sûr pas le cas pour CB. 5-1) Donner le nouveau schéma équivalent du quadripôle Q en régime dynamique petit signal. 5-2) Exprimer l'amplification en tension A = =•^ Vs réelles égales à 1 dans les fractions). sous sa forme normalisée (parties b-O 5-3) Identifier fc dans cette expression et en déduire le rôle de CB (on pourra tracer l'allure de |^4(7/)| pour répondre à cette question).
