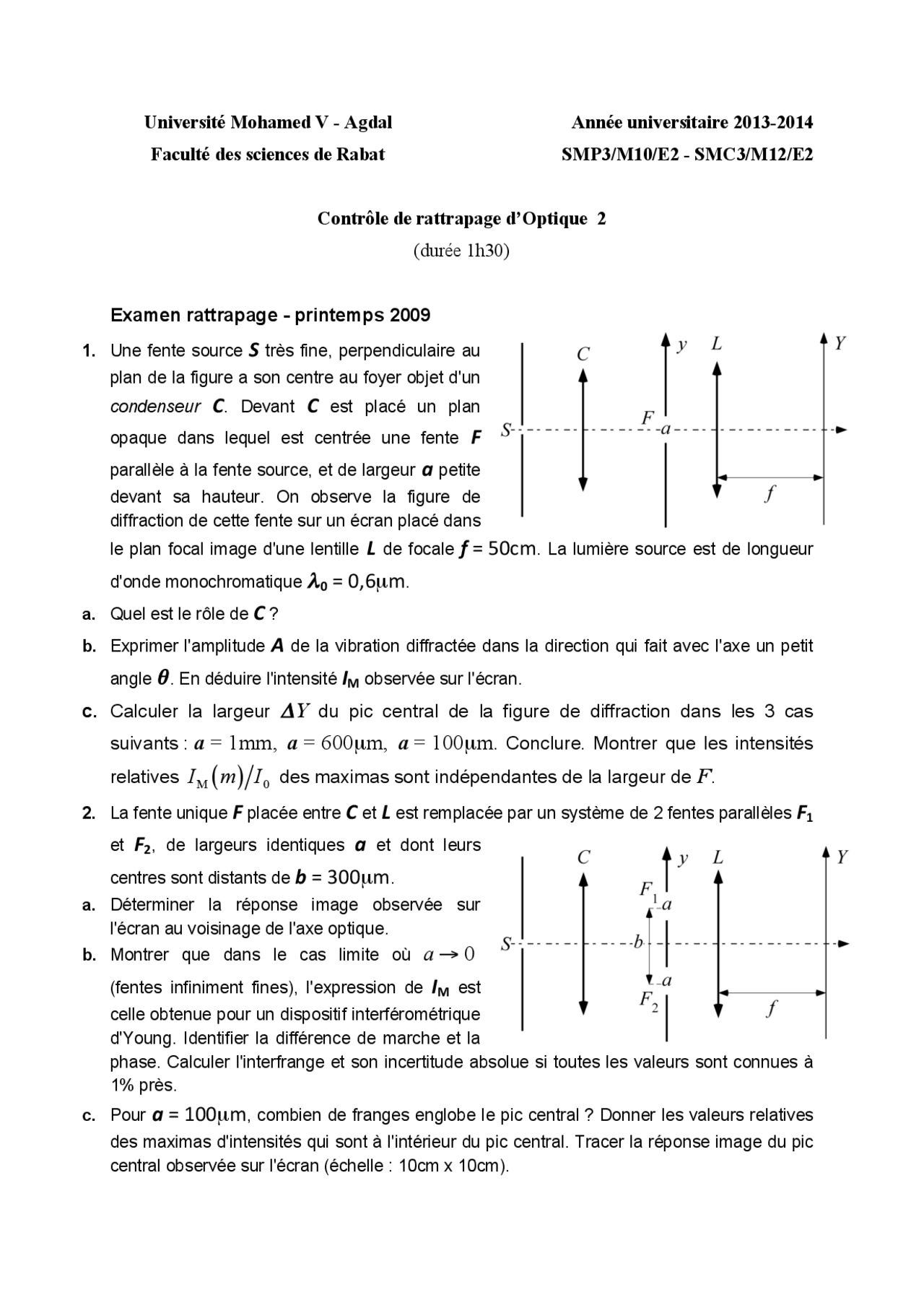

Université Mohamed V - Agdal
Faculté des sciences de Rabat
Année universitaire 2013-2014
SMP3/M10/E2 - SMC3/M12/E2
Contrôle de rattrapage d’Optique 2
(durée 1h30)
Examen rattrapage - printemps 2009
1. Une fente source S très fine, perpendiculaire au
plan de la figure a son centre au foyer objet d'un
condenseur" C. Devant!C est placé un plan
opaque dans lequel est centrée une fente" F
parallèle à la fente source, et de largeur"a petite
devant sa hauteur. On observe la figure de
diffraction de cette fente sur un écran placé dans
le plan focal image d'une lentille" L!de focale f!=!50cm. La lumière source est de longueur
d'onde monochromatique
λ
0!=!0,6µm.
a. Quel est le rôle de C ?
b. Exprimer l'amplitude A de la vibration diffractée dans la direction qui fait avec l'axe un petit
angle
θ
. En déduire l'intensité IM observée sur l'écran.
c. Calculer la largeur
Δ
Y du pic central de la figure de diffraction dans les 3 cas
suivants : a = 1mm, a = 600µm, a = 100µm. Conclure. Montrer que les intensités
relatives
( )
M0
ImI
des maximas sont indépendantes de la largeur de F.
2. La fente unique F placée entre C et!L est remplacée par un système de 2 fentes parallèles F1$
et F2, de largeurs identiques a et dont leurs
centres sont distants de"b!=!300µm.
a. Déterminer la réponse image observée sur
l'écran au voisinage de l'axe optique.
b. Montrer que dans le cas limite où
0a→
(fentes infiniment fines), l'expression de IM est
celle obtenue pour un dispositif interférométrique
d'Young. Identifier la différence de marche et la
phase. Calculer l'interfrange et son incertitude absolue si toutes les valeurs sont connues à
1% près.
c. Pour a!=!100µm, combien de franges englobe le pic central!? Donner les valeurs relatives
des maximas d'intensités qui sont à l'intérieur du pic central. Tracer la réponse image du pic
central observée sur l'écran (échelle : 10cm x 10cm).
