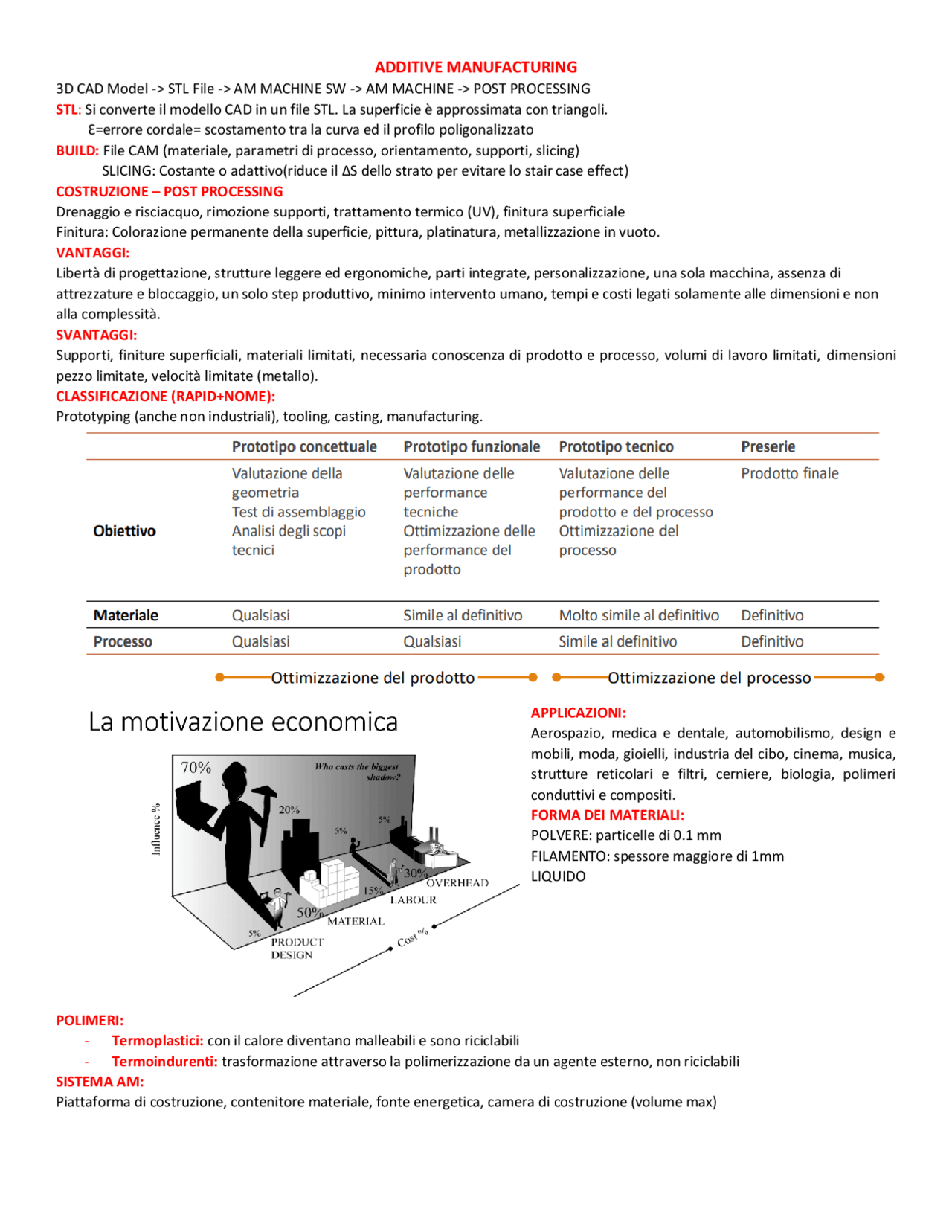

ADDITIVE MANUFACTURING
3D CAD Model -> STL File -> AM MACHINE SW -> AM MACHINE -> POST PROCESSING
STL: Si converte il modello CAD in un file STL. La superficie è approssimata con triangoli.
Ɛ=errore cordale= scostamento tra la curva ed il profilo poligonalizzato
BUILD: File CAM (materiale, parametri di processo, orientamento, supporti, slicing)
SLICING: Costante o adattivo(riduce il ΔS dello strato per evitare lo stair case effect)
COSTRUZIONE – POST PROCESSING
Drenaggio e risciacquo, rimozione supporti, trattamento termico (UV), finitura superficiale
Finitura: Colorazione permanente della superficie, pittura, platinatura, metallizzazione in vuoto.
VANTAGGI:
Libertà di progettazione, strutture leggere ed ergonomiche, parti integrate, personalizzazione, una sola macchina, assenza di
attrezzature e bloccaggio, un solo step produttivo, minimo intervento umano, tempi e costi legati solamente alle dimensioni e non
alla complessità.
SVANTAGGI:
Supporti, finiture superficiali, materiali limitati, necessaria conoscenza di prodotto e processo, volumi di lavoro limitati, dimensioni
pezzo limitate, velocità limitate (metallo).
CLASSIFICAZIONE (RAPID+NOME):
Prototyping (anche non industriali), tooling, casting, manufacturing.
APPLICAZIONI:
Aerospazio, medica e dentale, automobilismo, design e
mobili, moda, gioielli, industria del cibo, cinema, musica,
strutture reticolari e filtri, cerniere, biologia, polimeri
conduttivi e compositi.
FORMA DEI MATERIALI:
POLVERE: particelle di 0.1 mm
FILAMENTO: spessore maggiore di 1mm
LIQUIDO
POLIMERI:
- Termoplastici: con il calore diventano malleabili e sono riciclabili
- Termoindurenti: trasformazione attraverso la polimerizzazione da un agente esterno, non riciclabili
SISTEMA AM:
Piattaforma di costruzione, contenitore materiale, fonte energetica, camera di costruzione (volume max)
