INTRODUZIONE ALLA STAMPA 3D - PROF. ZAPPINO
LEZIONE 29/09/2020
ADDITIVE MANUFACTURING
“Additive Manufacturing (AM) refers to a family of manufacturing technologies that sequentially add
units of standard input materials to enable the fabrication of discrete physical products. This process
is analogous to a printing process but is applied in three dimensions, and results in the commonly
applied terminology, 3D printing.”
EVOLUZIONE DELLA STAMPA 3D
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a
pf2b
pf2c
pf2d
pf2e
pf2f
pf30
pf31
pf32
pf33
pf34
pf35
pf36
pf37
pf38
pf39
pf3a
pf3b
pf3c
pf3d
pf3e
pf3f
pf40
pf41
pf42
pf43
pf44
pf45
pf46
pf47
pf48
pf49
pf4a
pf4b
pf4c
pf4d
pf4e
pf4f
pf50
pf51
pf52
pf53
pf54

Anteprima parziale del testo

Scarica Appunti corso Additive Manufacturing prof. Zappino e più Appunti in PDF di Ingegneria Aerospaziale solo su Docsity!

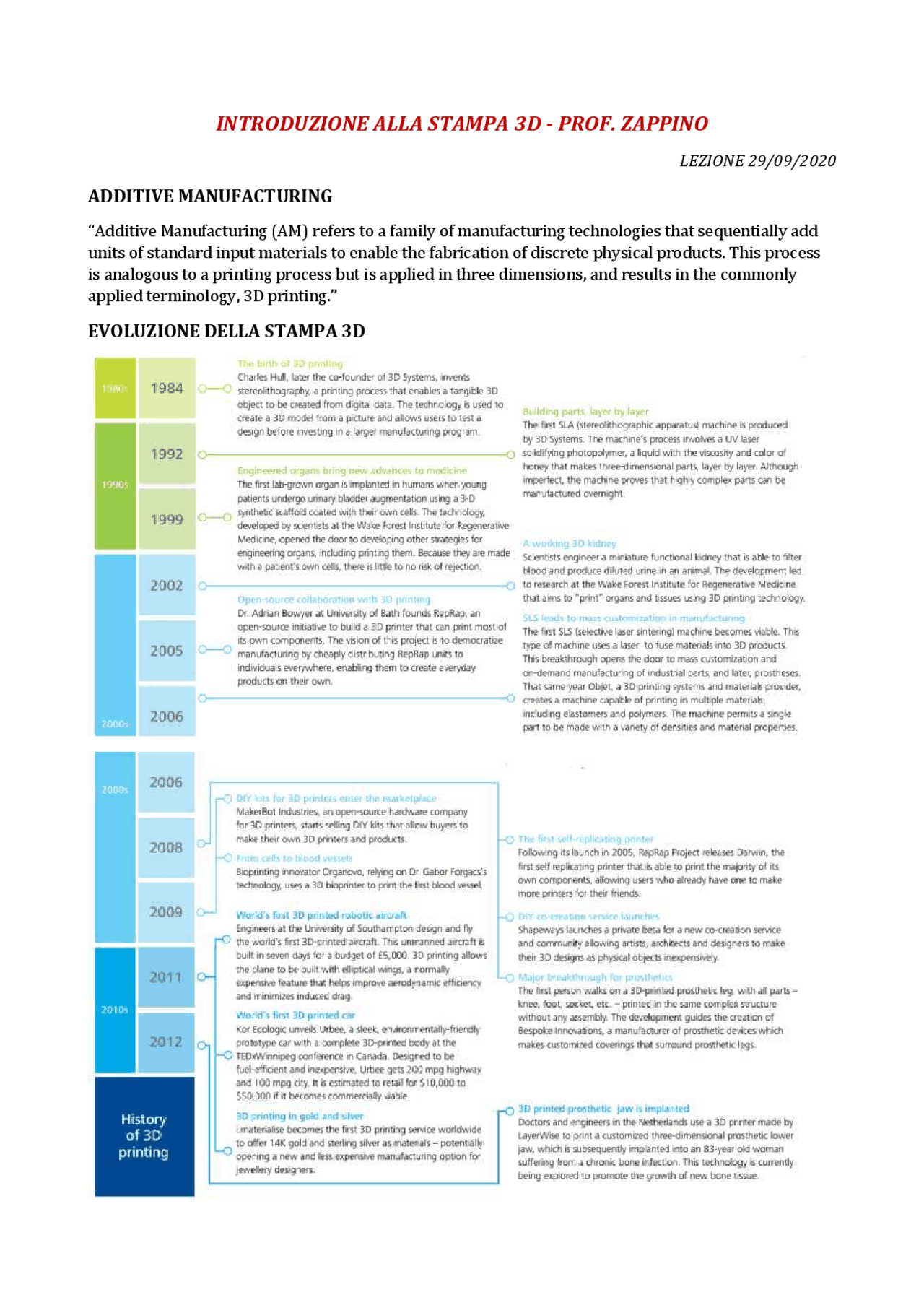

INTRODUZIONE ALLA STAMPA 3D - PROF. ZAPPINO

LEZIONE 29/09/

ADDITIVE MANUFACTURING

“Additive Manufacturing (AM) refers to a family of manufacturing technologies that sequentially add units of standard input materials to enable the fabrication of discrete physical products. This process is analogous to a printing process but is applied in three dimensions, and results in the commonly applied terminology, 3D printing.”

EVOLUZIONE DELLA STAMPA 3D

TECNOLOGIA PER LA STAMPA 3D

La stampa 3D ha richiesto lo sviluppo di una serie di tecnologie come:

  • computer: capacità di calcolo, capacità grafiche, logiche di controllo, networking, integrazione
  • software: CAD, CAM, CAE
  • altre tecnologie: laser, tecniche di stampa, PLCs, materiali

RAPPRESENTAZIONE A STRATI

“A key enabling principle of AM part manufacture is the use of layers as finite 2D crosssections of the 3D model. Almost every AM technology builds parts using layers of material added together; and certainly all commercial systems work that way, primarily due to the simplification of building 3D objects.”

BENEFICI STAMPA 3D

Costi di produzione ridotti: i materiali unitari comuni e i processi di progettazione digitale inerenti all'AM consentono vantaggi economici per la produzione, in particolare per la produzione a basso volume, inclusa la produzione di prodotti su misura personalizzati in massa Maggiore complessità: l'aggiunta sequenziale di materiali intrinseca all'AM consente un approccio esterno-interno alla produzione; questo approccio consente la fabbricazione di componenti ad alta complessità che sono impegnativi o addirittura impossibili da produrre con la fabbricazione tradizionale, comprese strutture topologicamente ottimizzate e strutture cellulari ad alta efficienza. Materiali personalizzati: AM elabora i materiali delle unità in un modo unico. Questo attributo consente l'innovazione nella scienza dei materiali, comprese nuove chimiche dei polimeri, la produzione di complessi costrutti biologici e proprietà metallurgiche non realizzabili con la produzione tradizionale Progettazione generativa: la natura digitale dell'AM consente un approccio automatizzato alla progettazione, documentazione e produzione di sistemi ingegnerizzati complessi; questa opportunità può potenzialmente ridurre i costi di progettazione al punto in cui il prodotto AM può essere personalizzato in massa in base ai requisiti specifici di un particolare scenario di progettazione. Scarto ridotto: grazie all'utilizzo efficiente dei materiali di input unitari, la produzione additiva consente di ridurre gli sprechi e i costi dei materiali per geometrie complesse; e paradossalmente consente la fabbricazione di prodotti ad alta complessità con un costo unitario ridotto.

CAMPI IMPIEGO AM

PROCESSI ADDITIVE MANUFACTURING - PROF. ZAPPINO

LEZIONE 01/10/

Il gruppo dell'American Society for Testing and Materials (ASTM) "ASTM F42 - Additive Manufacturing", ha formulato una serie di standard che classificano la gamma di processi di produzione additiva in 7 categorie:

  1. VAT Photopolymerisation
  2. Material Jetting
  3. Binder Jetting
  4. Material Extrusion
  5. Powder Bed Fusion
  6. Sheet Lamination
  7. Directed Energy Deposition

VAT PHOTOPOLYMERISATION

I processi di fotopolimerizzazione fanno uso di liquidi, resine induribili con radiazioni o fotopolimeri, come materiali primari. La maggior parte dei fotopolimeri reagisce alle radiazioni nella gamma di lunghezze delle onde ultraviolette (UV), ma vengono utilizzati anche alcuni sistemi di luce visibile. Dopo l'irradiazione, questi materiali subiscono una reazione chimica per diventare solidi. Questa reazione è chiamata fotopolimerizzazione ed è tipicamente complessa, coinvolgendo molti partecipanti chimici. A metà degli anni '80, Charles (Chuck) Hull stava sperimentando materiali polimerizzabili ai raggi UV esponendoli a un laser di scansione, simile al sistema trovato nelle stampanti laser. Ha scoperto che si potevano produrre modelli polimerici solidi. Polimerizzando uno strato su uno precedente, poteva fabbricare una parte 3D solida. Radiazione utilizzata per la polimerizzazione:  Raggi gamma  X-rays  Electron beams (Fascio di elettroni)  UV  Visible light Tecniche di polimerizzazione (stereolitografia):  Vector scan, o point-wise, tipici delle macchine SL commerciali: è costituita da una vasca con del liquido, vincolata ad una piattaforma che può muoversi in altezza, il laser attraverso delle ottiche va a focalizzarsi in un punto ben preciso, lo scanning è un dispositivo in grado di orientare e focalizzare il raggio in punto ben preciso del piano di stampa.  Mask projection, o layer-wise, che irradiano interi strati contemporaneamente: il laser attraversando un’ ottica, va ad impattare su un DMD che è in grado di indirizzare la luce su tutto il piano di stampa.  Approccio a due fotoni, che è essenzialmente un approccio punto per punto ad alta risoluzione, la resina polimerizza quando attraversata dal laser.

POWER BED FUSION PROCESSES

I processi di fusione a letto di polvere (PBF) sono stati tra i primi processi AM commercializzati. Sviluppato presso l'Università del Texas ad Austin, USA, la sinterizzazione laser selettiva (SLS) è stato il primo processo PBF commercializzato. Tutti i processi PBF condividono un insieme di caratteristiche di base. Questi includono una o più sorgenti termiche per indurre la fusione tra particelle di polvere, un metodo per controllare la fusione della polvere in una regione prescritta di ciascuno strato e meccanismi per aggiungere e levigare strati di polvere. Le sorgenti termiche più comuni per PBF sono i laser. I processi LS sono stati originariamente sviluppati per produrre prototipi di plastica utilizzando una tecnica di scansione laser puntiforme. Questo approccio è stato successivamente esteso alle polveri metalliche e ceramiche; vengono ora utilizzate ulteriori sorgenti termiche; e varianti per la fusione a strati di materiali in polvere vengono introdotte in commercio. Di conseguenza, i processi PBF sono ampiamente utilizzati in tutto il mondo, hanno una vasta gamma di materiali (inclusi polimeri, metalli, ceramiche e compositi) MATERIALI  POLIMERICI Termoindurenti vs Termoplastici I polimeri termoindurenti in genere non vengono elaborati utilizzando PBF in parti, poiché essi si degradano, quindi non si sciolgono, quando la loro temperatura aumenta. Amorphous vs Semi-crystalline I polimeri amorfi fondono in un intervallo di temperature abbastanza ampio. All'aumentare della cristallinità di un polimero, tuttavia, le sue caratteristiche di fusione tendono a concentrarsi maggiormente attorno a un punto di fusione ben definito. Attualmente, il materiale più comune utilizzato nel PBF è la poliammide, un polimero termoplastico, comunemente noto negli Stati Uniti come nylon.  METALLICI Una vasta gamma di metalli è stata lavorata utilizzando PBF. In generale, qualsiasi metallo che può essere saldato è considerato un buon candidato per la lavorazione PBF. Diversi tipi di acciai, tipicamente inossidabili e per utensili, titanio e sue leghe, leghe a base di nichel, alcune leghe di alluminio e cromo-cobalto sono stati lavorati e sono disponibili in commercio in qualche forma. Inoltre, alcune società ora offrono PBF di metalli preziosi, come argento e oro.  CERAMICI I materiali ceramici sono generalmente descritti come composti costituiti da metal-ossidi, carburi e nitruri e dalle loro combinazioni. Diversi materiali ceramici sono disponibili in commercio tra cui ossido di alluminio e ossido di titanio.

TECNICHE PBF (POWER BED FUSION)

  1. Solid State Sintering La sinterizzazione, nel suo senso classico, indica la fusione di particelle di polvere senza sciogliersi (cioè, nel loro "stato solido") a temperature elevate. Ciò si verifica a temperature comprese tra la metà della temperatura di fusione assoluta e la temperatura di fusione. La forza trainante per la sinterizzazione a stato solido è la minimizzazione dell'energia libera totale, Es, delle particelle di polvere. Il meccanismo per la sinterizzazione è principalmente la diffusione tra le particelle di polvere
  2. Chemically Induced Binding La sinterizzazione indotta chimicamente comporta l'uso di reazioni chimiche attivate termicamente tra due tipi di polveri o tra polveri e gas atmosferici per formare un sottoprodotto che lega insieme le polveri. Questo meccanismo di fusione è utilizzato principalmente per i materiali ceramici. Una caratteristica comune della sinterizzazione indotta chimicamente è la porosità parziale. Di conseguenza, spesso è necessaria l'infiltrazione post-processo o la sinterizzazione del forno ad alta temperatura a densità più elevate per ottenere proprietà utili per la maggior parte delle applicazioni. Un esempio è la lavorazione dell'alluminio in un'atmosfera di azoto, che forma una matrice di alluminio con piccole regioni di AlN intervallate dappertutto.
  3. Liquid Phase Sintering Partial Melting LPS è senza dubbio il meccanismo più versatile per PBF. LPS è un termine ampiamente utilizzato nell'industria della lavorazione delle polveri per riferirsi alla fusione di particelle di polvere quando una porzione di componenti all'interno di una raccolta di particelle di polvere si fonde, mentre altre parti rimangono solide. In LPS, i costituenti fusi agiscono come la colla che lega insieme le particelle solide. Di conseguenza, le particelle ad alta temperatura possono essere legate insieme senza la necessità di fondere o sinterizzare direttamente quelle particelle.

INDIRECT PROCESSING

Nella lavorazione indiretta, per la costruzione delle parti viene utilizzata una polvere metallica rivestita di polimero o una miscela di polveri metalliche e polimeriche. Durante la lavorazione indiretta, il legante polimerico viene fuso e lega insieme le particelle e la polvere metallica rimane solida. Le particelle di polvere metallica rimangono in gran parte inalterate dal calore del laser. Le parti prodotte sono generalmente porose (a volte superano il 50% in volume di porosità). Le parti verdi legate con polimero vengono successivamente lavorate in forno. La lavorazione del forno avviene in due fasi: (1) debinding e (2) infiltrazione o consolidamento.

ELECTRON BEAM MELTING

La fusione del fascio di elettroni (EBM) è diventata un approccio di successo al PBF. A differenza dei sistemi basati sul laser, EBM utilizza un fascio di elettroni ad alta energia per indurre la fusione tra le particelle di polvere metallica. PRO & CONTRO  PBF può elaborare un'ampia varietà di materiali  Se un metallo può essere saldato, è un buon candidato per SLS  La polvere sciolta è un materiale di supporto sufficiente per il polimero

  • Le elevate sollecitazioni residue sperimentate durante la lavorazione dei metalli significano che le strutture di supporto sono tipicamente necessarie per evitare che la parte si deformi eccessivamente
  • La precisione e la finitura superficiale dei processi AM basati su polvere sono generalmente inferiori ai processi basati su liquidi
  • I materiali di costruzione utilizzati in questi processi mostrano tipicamente un restringimento del 3-4%, che può portare alla distorsione della parte
  • Il tempo totale di costruzione della parte può richiedere più tempo rispetto ad altri processi di produzione additiva a causa dei cicli di preriscaldamento e raffreddamento coinvolti

EXTRUSION BASED SYSTEMS

La tecnologia basata sull'estrusione è attualmente la più popolare sul mercato. Sebbene esistano altre tecniche per creare l'estrusione, il calore viene normalmente utilizzato per fondere il materiale sfuso in una piccola camera portatile. Il materiale viene spinto attraverso un sistema di alimentazione del tractor, che crea la pressione per estrudere. Ci sono una serie di caratteristiche chiave comuni a qualsiasi sistema basato su estrusione:

  • Caricamento del materiale
  • Liquificazione del materiale
  • Applicazione di pressione per muovere il materiale attraverso l'ugello
  • Estrusione dall ugello
  • Tracciatora secondo un percorso predefinito e in modo controllato
  • Incollaggio del materiale a se stesso o ai materiali di costruzione secondari per formare una struttura solida e coerente
  • Inclusione di strutture di supporto per consentire caratteristiche geometriche complesse

Positioning Control

MATERIAL JETTING

Il Material Jetting (MJ) è una delle tecnologie di stampa 3D più veloci e accurate. Costruisce parti utilizzando goccioline di fotopolimero liquido, che vengono polimerizzate (rese solide) con luce UV. Poiché la resina fotopolimerica viene spruzzata in goccioline prima che si solidifichi, MJ viene spesso paragonato al processo a getto d'inchiostro 2D. Tuttavia, mentre le stampanti a getto d'inchiostro depositano solo un singolo strato di goccioline di inchiostro, MJ costruisce strato su strato fino a quando la parte non è finita. TECHNICAL CHALLENGES

  • Liquid Material
  • Droplet formulation
  • Deposition
  • Solidification DROPLET FORMATION PRO & CONTRO  Utilizzando testine di stampa con centinaia o migliaia di ugelli, è possibile depositare molto materiale velocemente e su una notevole quantità.
  • Relativamente a più materiali, i colori possono essere stampati da alcune macchine AM commerciali
  • La scelta dei materiali fino ad oggi è limitata. Sono disponibili in commercio solo cere e fotopolimeri. La precisione delle parti, in particolare per le parti di grandi dimensioni, generalmente non è buona come con alcuni altri processi, in particolare la fotopolimerizzazione in vasca e l'estrusione del materiale.

BINDER JETTING

I processi Binder Jetting (BJ) stampano un legante in un letto di polvere per fabbricare una parte. Quindi, in BJ, solo una piccola parte del materiale della parte viene erogata attraverso la testina di stampa. La maggior parte del materiale della parte è costituita da polvere nel letto di polvere. Tipicamente, le goccioline di legante (80 μm di diametro) formano agglomerati sferici di particelle di liquido e polvere legante e forniscono un legame allo strato stampato in precedenza. Poiché la testina della stampante contiene diversi ugelli di espulsione, BJ presenta diverse strade unidimensionali parallele per la modellazione. Poiché il processo può essere ridimensionato in modo economico semplicemente aumentando il numero di ugelli della stampante, il processo è considerato un processo scalabile. Per i metalli vengono utilizzati leganti polimerici. Per fabbricare una parte metallica, la parte "verde" viene rimossa dalla macchina AM, quindi viene sottoposta a tre cicli del forno. Nel primo ciclo, la bassa temperatura viene utilizzata per diverse ore per bruciare il legante polimerico. Nel secondo ciclo, l'alta temperatura viene utilizzata per sinterizzare leggermente le particelle di metallo insieme in modo che la parte abbia una resistenza decente. Se questo ciclo è troppo lungo, le particelle di metallo si sciolgono più completamente, facendo perdere alla parte la precisione dimensionale e la forma desiderata. Dopo questo ciclo, la parte è densa di circa il 60%. Nel ciclo finale, un lingotto di bronzo viene posto nel forno a contatto con la parte in modo che il bronzo si infiltri nei pori della parte, risultando in parti che sono dense del 90-95%. PRO & CONTRO  With respect to MJ, binder jetting has some distinct advantages. First, it can be faster since only a small fraction of the total part volume must be dispensed through the print

  • Second, the combination of powder materials and additives in binders enables material compositions that are not possible, or not easily achieved, using direct methods
  • Parts fabricated using BJ processes tend to have poorer accuracies and surface finishes than parts made with MJ
  • Infiltration steps are typically needed to fabricate dense parts or to ensure good mechanical properties

Come spiegato nella sezione precedente, un'ampia varietà di materiali è stata elaborata utilizzando una varietà di processi di laminazione dei fogli, tra cui plastica, metalli, ceramica e carta. Sono stati sviluppati numerosi altri processi basati sulla laminazione di fogli che coinvolgono altri materiali di costruzione e strategie di taglio. A causa del principio di costruzione, vengono tagliati solo i contorni esterni delle parti e i fogli possono essere tagliati e quindi impilati o impilati e quindi tagliati. Questi processi possono essere ulteriormente classificati in base al meccanismo impiegato per ottenere il legame tra gli strati: (A) gluing or adhesive bonding, (B) thermal bonding, (C) clamping, (D) ultrasonic welding.

ULTRASONIC ADDITIVE MANUFACTURING

Ultrasonic Additive Manufacturing (UAM), noto anche come Ultrasonic Consolidation (UC), è un processo ibrido di laminazione di fogli che combina saldatura ad ultrasuoni di metalli e fresatura CNC. Durante lo UAM, un sonotrodo rotante viaggia lungo la lunghezza di una sottile lamina di metallo (in genere di 100-150 μm di spessore). La lamina è tenuta strettamente a contatto con la piastra di base o lo strato precedente applicando una forza normale tramite il sonotrodo rotante. Il sonotrodo oscilla trasversalmente alla direzione del movimento, a una frequenza costante di 20 kHz e all'ampiezza di oscillazione impostata dall'utente.

SMART STRUCTURES

Le strutture intelligenti sono strutture in grado di rilevare, trasmettere, controllare e / o reagire ai dati, come le condizioni ambientali. In una struttura intelligente, è possibile integrare sensori, attuatori, processori, dispositivi di gestione termica e altro per ottenere la funzionalità desiderata. Molti tipi di elettronica incorporata, sensori e dispositivi di gestione termica sono stati inseriti nelle cavità dello scanner UAM. I sensori per la registrazione di temperatura, accelerazione, stress, deformazione, magnetismo e altri fattori ambientali sono stati completamente incapsulati e sono rimasti funzionali dopo l'incorporamento dello scanner UAM.

DIRECTED ENERGY DEPOSITION PROCESSES

I processi di deposizione diretta di energia (DED) consentono la creazione di parti fondendo il materiale mentre viene depositato. Sebbene questo approccio di base possa funzionare per polimeri, ceramiche e compositi a matrice metallica, viene utilizzato principalmente per le polveri metalliche. Pertanto, questa tecnologia viene spesso definita tecnologia di "deposizione di metalli". A differenza delle tecniche di fusione del letto di polvere, i processi DED non vengono utilizzati per fondere un materiale che è pre-posato in un letto di polvere, ma vengono utilizzati per fondere i materiali mentre vengono depositati. Il tipo più comune di sistema DED è un sistema di deposizione laser a base di polvere ottimizzato per metalli (Laser-Based Metal Deposition). Il substrato può essere una piastra piatta su cui verrà fabbricata una nuova parte o una parte esistente su cui verrà aggiunta una geometria aggiuntiva. La deposizione è controllata dal movimento differenziale relativo tra il substrato e la testa di deposizione. Grazie all'integrazione in una fresatrice CNC, una testa LBMD può abilitare capacità additive e sottrattive in un unico apparato. In LBMD, il laser genera un piccolo bagno fuso (tipicamente 0,25–1 mm di diametro e 0,1–0,5 mm di profondità) sul substrato quando la polvere viene iniettata nel bagno. La polvere si scioglie quando entra nella piscina e si solidifica quando il raggio laser si allontana. I processi DED sono in grado di produrre parti completamente dense con caratteristiche microstrutturali altamente controllabili. Questi processi possono produrre componenti funzionalmente classificati con variazioni di composizione nelle direzioni X, Y e Z. I principali limiti dei processi DED sono la scarsa risoluzione e la finitura superficiale. Una precisione migliore di 0,25 mm e una rugosità superficiale inferiore a 25 μm (media aritmetica) sono difficili con la maggior parte dei processi DED. La velocità di costruzione più lenta è un'altra limitazione. I tempi di costruzione possono essere molto lunghi per questi processi, con velocità di deposizione tipiche fino a 25–40 g / h.

FUSED DEPOSITION MODELING (FDM) - PROF. ZAPPINO

LEZIONE 22/10/

PARAMETRI CHIAVE FDM – STAMPA RINFORZI IN FIBRA - ORTOTROPIA -

PROF. ZAPPINO

LEZIONE 27/10/

DESIGN FOR ADDITIVE MANUFACTURING - PROF. ZAPPINO

LEZIONE 03/11/

DIFETTI DI STAMPA E WARPING - PROF. ZAPPINO

LEZIONE 10/11/
