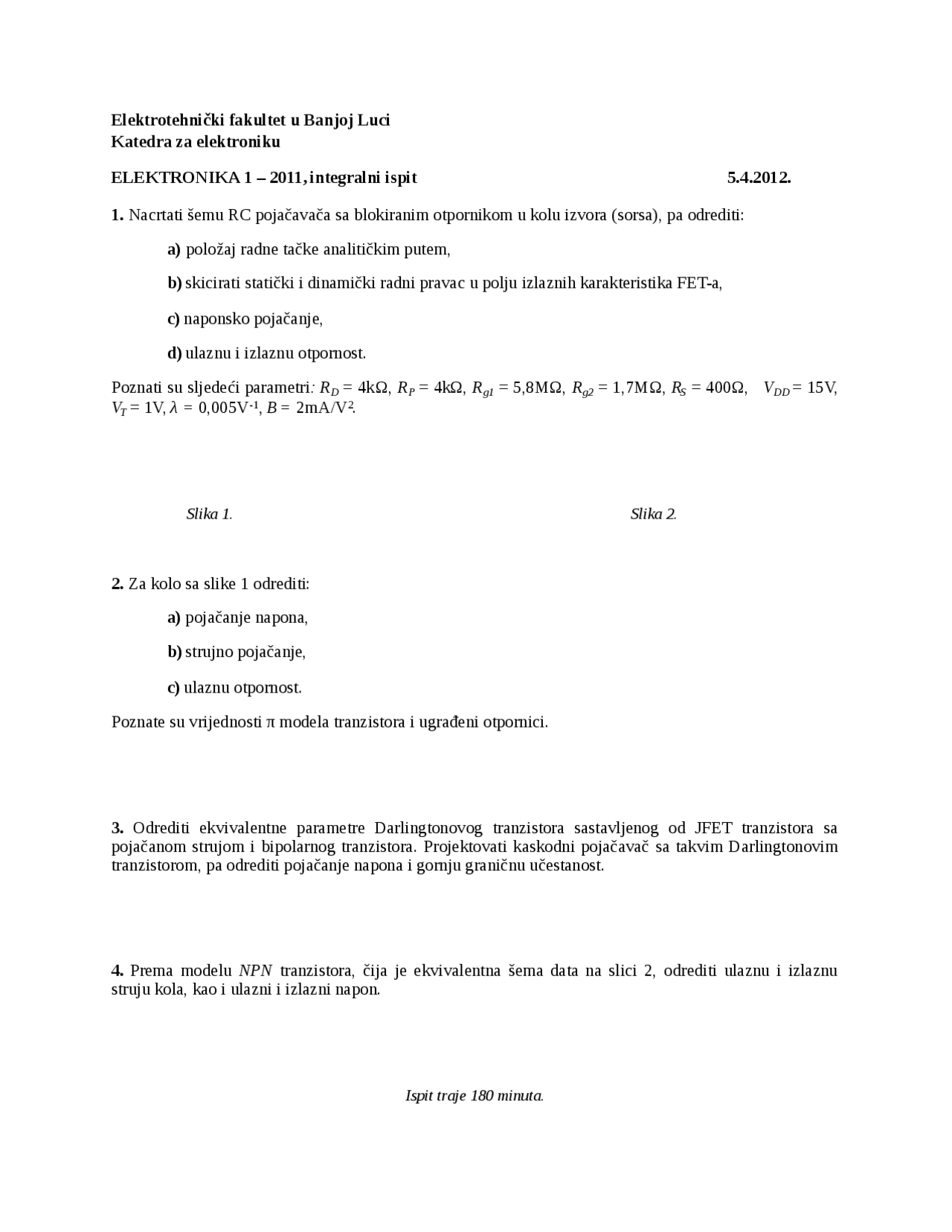

Elektrotehnički fakultet u Banjoj Luci
Katedra za elektroniku
ELEKTRONIKA 1 – 2011, integralni ispit 5.4.2012.
1. Nacrtati šemu RC pojačavača sa blokiranim otpornikom u kolu izvora (sorsa), pa odrediti:
a) položaj radne tačke analitičkim putem,
b) skicirati statički i dinamički radni pravac u polju izlaznih karakteristika FET-a,
c) naponsko pojačanje,
d) ulaznu i izlaznu otpornost.
Poznati su sljedeći parametri: RD = 4kΩ, RP = 4kΩ, Rg1 = 5,8MΩ, Rg2 = 1,7MΩ, RS = 400Ω, VDD = 15V,
VT = 1V, λ = 0,005V-1, B = 2mA/V2.
Slika 1. Slika 2.
2. Za kolo sa slike 1 odrediti:
a) pojačanje napona,
b) strujno pojačanje,
c) ulaznu otpornost.
Poznate su vrijednosti π modela tranzistora i ugrađeni otpornici.
3. Odrediti ekvivalentne parametre Darlingtonovog tranzistora sastavljenog od JFET tranzistora sa
pojačanom strujom i bipolarnog tranzistora. Projektovati kaskodni pojačavač sa takvim Darlingtonovim
tranzistorom, pa odrediti pojačanje napona i gornju graničnu učestanost.
4. Prema modelu NPN tranzistora, čija je ekvivalentna šema data na slici 2, odrediti ulaznu i izlaznu
struju kola, kao i ulazni i izlazni napon.
Ispit traje 180 minuta.
