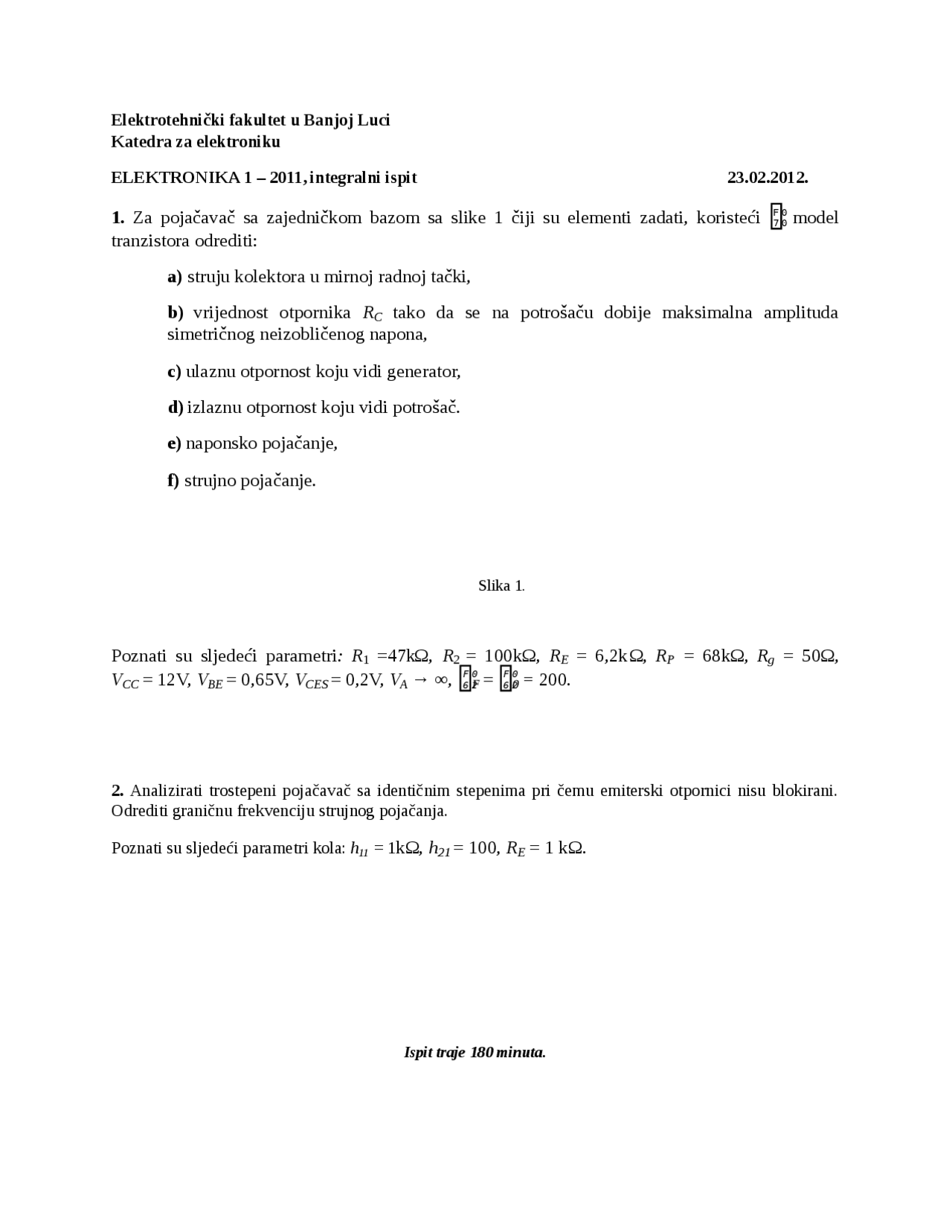

Elektrotehnički fakultet u Banjoj Luci
Katedra za elektroniku
ELEKTRONIKA 1 – 2011, integralni ispit 23.02.2012.
1. Za pojačavač sa zajedničkom bazom sa slike 1 čiji su elementi zadati, koristeći F 0
7 0
model
tranzistora odrediti:
a) struju kolektora u mirnoj radnoj tački,
b) vrijednost otpornika RC tako da se na potrošaču dobije maksimalna amplituda
simetričnog neizobličenog napona,
c) ulaznu otpornost koju vidi generator,
d) izlaznu otpornost koju vidi potrošač.
e) naponsko pojačanje,
f) strujno pojačanje.
Slika 1.
Poznati su sljedeći parametri: R1 =47kΩ, R2 = 100kΩ, RE = 6,2kΩ, RP = 68kΩ, Rg = 50Ω,
VCC = 12V, VBE = 0,65V, VCES = 0,2V, VA → ∞, F 0
6 2F = F 0
6 20 = 200.
2. Analizirati trostepeni pojačavač sa identičnim stepenima pri čemu emiterski otpornici nisu blokirani.
Odrediti graničnu frekvenciju strujnog pojačanja.
Poznati su sljedeći parametri kola: h11 = 1kΩ, h21 = 100, RE = 1 kΩ.
Ispit traje 180 minuta.
pf2

Delimični pregled teksta

Preuzmite EL1 integralni 23022012 i više Ispiti u PDF od Elektronika samo na Docsity!

Elektrotehnički fakultet u Banjoj Luci Katedra za elektroniku

ELEKTRONIKA 1 – 2011, integralni ispit 23.02.2012.

1. Za pojačavač sa zajedničkom bazom sa slike 1 čiji su elementi zadati, koristeći F 07 0 model tranzistora odrediti:

a) struju kolektora u mirnoj radnoj tački,

b) vrijednost otpornika RC tako da^ se na^ potrošaču dobije^ maksimalna^ amplituda simetričnog neizobličenog napona,

c) ulaznu otpornost koju vidi generator,

d) izlaznu otpornost koju vidi potrošač.

e) naponsko pojačanje,

f) strujno pojačanje.

Slika 1.

Poznati su sljedeći parametri : R 1 =47kΩ, R 2 = 100kΩ, RE = 6,2kΩ, RP = 68kΩ, Rg = 50Ω, VCC = 12V, VBE = 0,65V, VCES = 0,2V, VA → ∞, F 06 2F = F 06 2 0 = 200.

2. Analizirati trostepeni pojačavač sa identičnim stepenima pri čemu emiterski otpornici nisu blokirani. Odrediti graničnu frekvenciju strujnog pojačanja.

Poznati su sljedeći parametri kola: h 11 = 1kΩ, h21 = 100, RE = 1 kΩ.

Ispit traje 180 minuta.

3. Za pojačavač sa slike 2 poznati su sljedeći parametri: R (^) 1 = 1kΩ, R (^) 2 = 2,2kΩ, RP = 100Ω, F 0 6 2F1^ =^

F 0 6 2F4^ =^

F 0 6 2^01 =^ 100,^

F 0 6 2F2^ =^

F 0 6 2F3^ =^

F 0 6 2^02 =^ 50,^ VCC^ = - VEE^ = 5V,^ VBE^ = 0,7V,^ VCES^ = 0,2V,^ V^ A^ →^ ∞.

Odrediti u okolini mirne radne tačke:

a) R 3 , VG , I (^) C3, I (^) C4 tako da su ispunjeni uslovi VP = 0V i I (^) C2 = 50mA.

b) Ulaznu otpornost.

c) Izlaznu otpornost koju vidi potrošač.

d) Naponsko pojačanje.

e) Strujno pojačanje.

Slika 2.

4. Određivanje ekvivalentnih parametara Darlingtovonog tranzistora realizovanog sa JFET i BJT tranzistorom.

Ispit traje 180 minuta.
