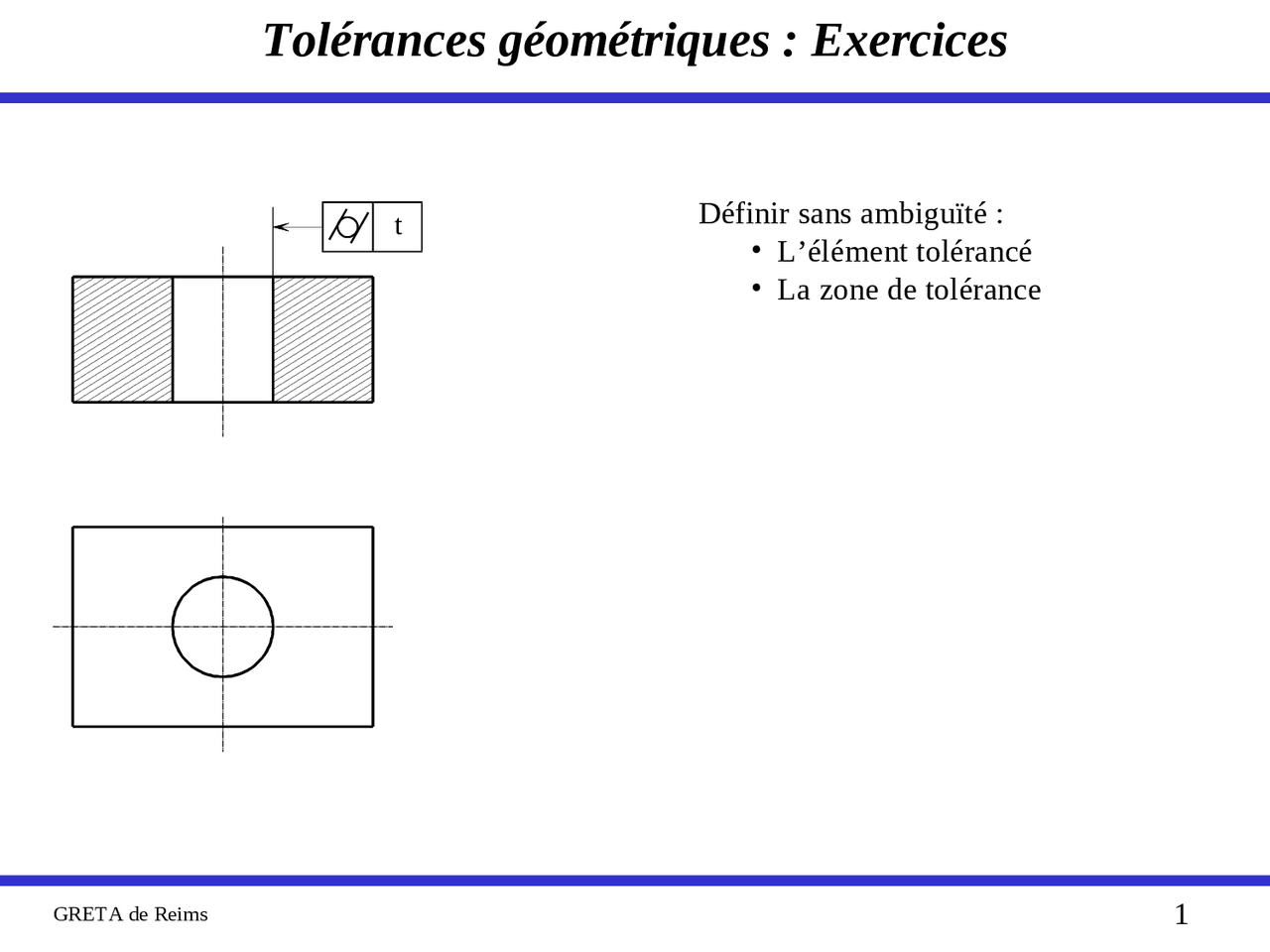

Tolérances géométriques : Exercices
GRETA de Reims 1
tDéfinir sans ambiguïté :
•L’élément tolérancé
•La zone de tolérance
Prepare for your exams
Study with the several resources on Docsity
Earn points to download
Earn points by helping other students or get them with a premium plan
Guidelines and tips
Prepare for your exams
Study with the several resources on Docsity
Earn points to download
Earn points by helping other students or get them with a premium plan
exercices lecture specification, Exercises of Electronic Technology
exercice cours s1 electro mecanique des systeme automatisé
Typology: Exercises
2019/2020
Uploaded on 12/25/2020
unknown user 🇲🇦
4
(2)5 documents
1 / 39
This page cannot be seen from the preview
Don't miss anything!
Related documents
Partial preview of the text
Download exercices lecture specification and more Exercises Electronic Technology in PDF only on Docsity!
t Définir sans ambiguïté :
- (^) L’élément tolérancé
- (^) La zone de tolérance
Définir sans ambiguïté :
- (^) L’élément tolérancé
- (^) L’élément de référence
- (^) La référence spécifiée
- (^) La zone de tolérance (type, étendue),
- (^) Les contraintes de situation de la zone de tolérance par rapport à la référence spécifiée t (^) A B B L A
Expliciter selon la norme, le recpect de cette spécification par dimension. L ^ t (^) E
Définir :
- (^) L’élément tolérancé,
- (^) L’élément de référence,
- (^) La référence spécifiée et le critère d’association permettant son identification,
- (^) La zone de tolérance,
- (^) Les contraintes de situation de la zone de tolérance par rapport à la référence spécifiée, L B t (^) B
Expliciter les spécifications portées sur le dessin ci-contre. t (^) A A
(^) t A B t 0° B^ A Expliciter les spécifications portées sur le dessin ci-contre.
