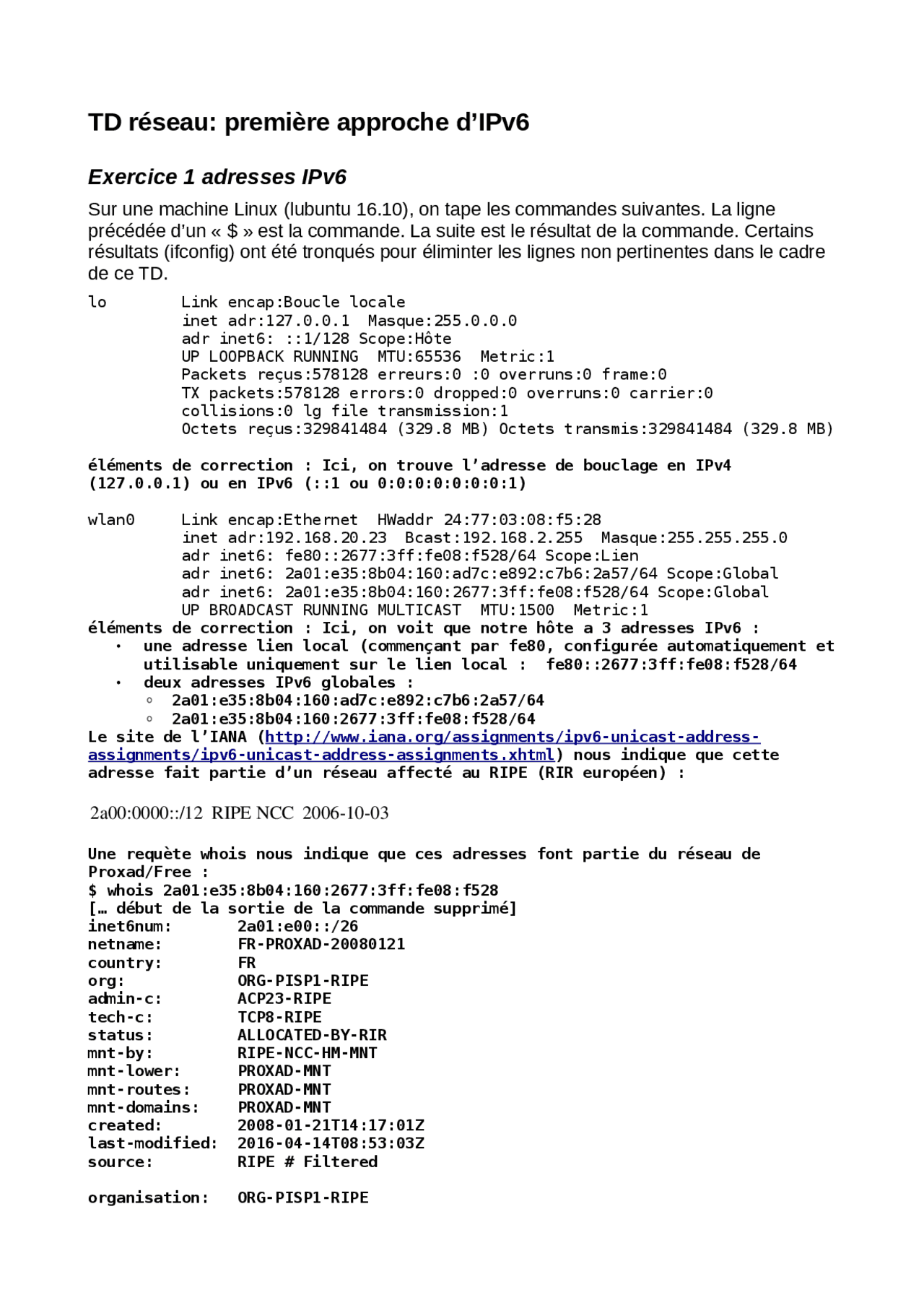

TD réseau: première approche d’IPv6

Exercice 1 adresses IPv6

Sur une machine Linux (lubuntu 16.10), on tape les commandes suivantes. La ligne

précédée d’un «!$!» est la commande. La suite est le résultat de la commande. Certains

résultats (ifconfig) ont été tronqués pour éliminter les lignes non pertinentes dans le cadre

de ce TD.

lo Link encap:Boucle locale

inet adr:127.0.0.1 Masque:255.0.0.0

adr inet6: ::1/128 Scope:Hôte

UP LOOPBACK RUNNING MTU:65536 Metric:1

Packets reçus:578128 erreurs:0 :0 overruns:0 frame:0

TX packets:578128 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 lg file transmission:1

Octets reçus:329841484 (329.8 MB) Octets transmis:329841484 (329.8 MB)

éléments de correction: Ici, on trouve l’adresse de bouclage en IPv4

(127.0.0.1) ou en IPv6 (::1 ou 0:0:0:0:0:0:0:1)

wlan0 Link encap:Ethernet HWaddr 24:77:03:08:f5:28

inet adr:192.168.20.23 Bcast:192.168.2.255 Masque:255.255.255.0

adr inet6: fe80::2677:3ff:fe08:f528/64 Scope:Lien

adr inet6: 2a01:e35:8b04:160:ad7c:e892:c7b6:2a57/64 Scope:Global

adr inet6: 2a01:e35:8b04:160:2677:3ff:fe08:f528/64 Scope:Global

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1

éléments de correction: Ici, on voit que notre hôte a 3 adresses IPv6:

•une adresse lien local (commençant par fe80, configurée automatiquement et

utilisable uniquement sur le lien local: fe80::2677:3ff:fe08:f528/64

•deux adresses IPv6 globales:

◦2a01:e35:8b04:160:ad7c:e892:c7b6:2a57/64

◦2a01:e35:8b04:160:2677:3ff:fe08:f528/64

Le site de l’IANA (http://www.iana.org/assignments/ipv6-unicast-address-

assignments/ipv6-unicast-address-assignments.xhtml) nous indique que cette

adresse fait partie d’un réseau affecté au RIPE (RIR européen):

2a00:0000::/12 RIPE NCC 2006-10-03

Une requète whois nous indique que ces adresses font partie du réseau de

Proxad/Free:

$ whois 2a01:e35:8b04:160:2677:3ff:fe08:f528

[… début de la sortie de la commande supprimé]

inet6num: 2a01:e00::/26

netname: FR-PROXAD-20080121

country: FR

org: ORG-PISP1-RIPE

admin-c: ACP23-RIPE

tech-c: TCP8-RIPE

status: ALLOCATED-BY-RIR

mnt-by: RIPE-NCC-HM-MNT

mnt-lower: PROXAD-MNT

mnt-routes: PROXAD-MNT

mnt-domains: PROXAD-MNT

created: 2008-01-21T14:17:01Z

last-modified: 2016-04-14T08:53:03Z

source: RIPE # Filtered

organisation: ORG-PISP1-RIPE
