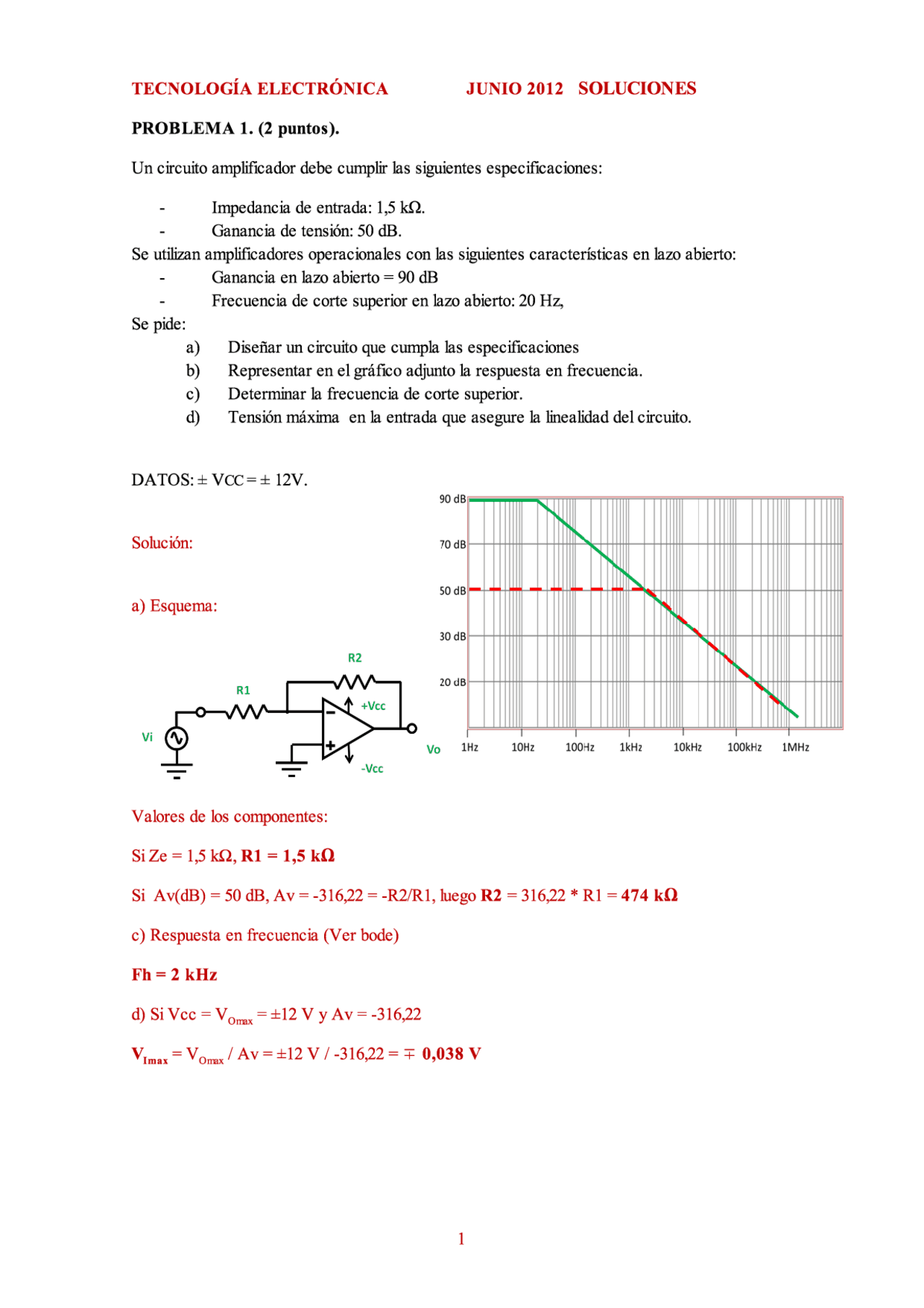

TECNOLOGÍA ELECTRÓNICA JUNIO 2012 SOLUCIONES PROBLEMA 1. (2 puntos). Un circuito amplificador debe cumplir las siguientes especificaciones: - Impedancia de entrada: 1,5 kQ. - Ganancia de tensión: 50 dB. Se utilizan amplificadores operacionales con las siguientes características en lazo abierto: - Ganancia en lazo abierto = 90 dB - Frecuencia de corte superior en lazo abierto: 20 Hz, Se pide: a) Diseñar un circuito que cumpla las especificaciones b) Representar en el gráfico adjunto la respuesta en frecuencia. c) Determinar la frecuencia de corte superior. d) Tensión máxima en la entrada que asegure la linealidad del circuito. DATOS: + VCC==+ 12V. 90 d8, Solución: 70 d8 50 dB a) Esquema: 30 dB R2 VA 2040 R1 Nec Valores de los componentes: SiZe=1,5kQ,R1 =1,5 kQ Si Av(dB) = 50 dB, Av= -316,22 = -R2/R1, luego R2 = 316,22 * R1 = 474 kQ c) Respuesta en frecuencia (Ver bode) Fh=2 kHz d) Si Vec = Vo, =+12 V y Av=-31622 Vina = Von: / AV=+12 V / -31622=+ 0,038 V T 1MHz Sul vi o J T T t T MZ Vo 1Hz 10H2 100H2 AkMz 1OKH2 100kH2 PROBLEMA 2. (2 puntos) Se pretende diseñar un circuito que obtenga el valor absoluto de la resta de dos números binarios de 4 bits utilizando el procedimiento de la suma del complemento a uno del sustraendo. Se dispone únicamente de circuitos integrados 74LS83A (sumador paralelo de 4 bits) y puertas lógicas básicas (NOT, AND, OR, NAND, NOR, XOR y XNOR). Se pide a) Razonar el procedimiento de la resta. (1 punto) b) Implantación del circuito. (1 puntos) A A pia he pe A4A3A2 Al B4B3B2B1 nOs 13033 cs ars 1[Ja [00 bi bo 14 23 E2 Yi expte sha [TT1 Circuito integrado 74LS83A a) El razonamiento se puede realizar por un diagrama de flujo, mediante algún ejemplo o por otro procedimiento: Cargar Sustraendo y [Cargar complemento a 1 del mminuendo Sur Copa Complemento a 1 de la suma b) E Resultado Implantación del circuito: Ejemplo: 5-3=2 3-5=-2 0101 Cargar Sustraendo 0011 100 Complemento a | 10tO ¿Tooo1 Suma TI TOT Cu =1? To 0010 1101 y A Complementoal 0010 Resultado. —» ida 0010, =25J Ñ PE? AL AO Cs Sumador 7483 control == UY y Ra R2 RL Ro 2.- (0,4 puntos) Obtener la corriente que circula por el diodo LED del circuito de la figura. DATOS: Transistor PNP: VBE = -0,7 V; VECsat = 0,2 V; $ = 999; Diodo LED: : Vy =1,2 V;rd=00Q. Si se calcula el circuito equivalente en la base del transistor se tiene: 15v 2000 Donde V, = 15 V * 680 Q / (680+560) ( = 8,22 V y R, = 680 0560 Q / (680+560) Q =307,1 Q Por lo tanto 15 V =(B+1) lb * 200.2 +0,7 V +Ib Ry +Vy luego Tb = 6,08 V / (200 Q * 1000 + 307,1 Q ) =30,3 pA Con el valor de la corriente de base se tiene que la corriente por el diodo es: Id =f * Ib =30,26 mA 3.- (0,4 puntos) Obtener la función lógica X del circuito y volver a implementarla con puertas NOR. ABC La ecuación que describe el circuito, pasada a puertas NOR es X=A:C+A4:C=A:C=A:C=A+C La implementación en puertas NOR es ABC Lo] C M p— X 5.- (0,4 puntos) Se desea digitalizar una señal senoidal de 3,53 voltios eficaces con una resolución de 40 mV. ¿Qué valores deberán tener las referencias externas para optimizar la resolución? ¿De cuantos bits, como mínimo, debe de ser el CAD? Solucion: Si tengo 3,53 Vyys , entonces 5 Vpico, o 10 Vpicoapico. Luego las referencias tienen que ser +5V Si quiero una resolución de 40 mV, necesito n= Vseñal / Vresolución = 10 V / 40 mV = 250 intervalos Redondeando a 256 intervalos, implica un mínimo de 8 bits.
