P1 =30KN P2 =20KN
Rva =23.80KN
Rha =10KN
q1 = 10KN/m
2m 1m 3m
60°
Rb =63.50KN
1m
q1 = 15KN/m
P1 =40KN
P2 =10KN
2m1m1m
4m
Rha =50KN
Rb =52.50KN
Rva =7.50KN
Nu= 91Kn

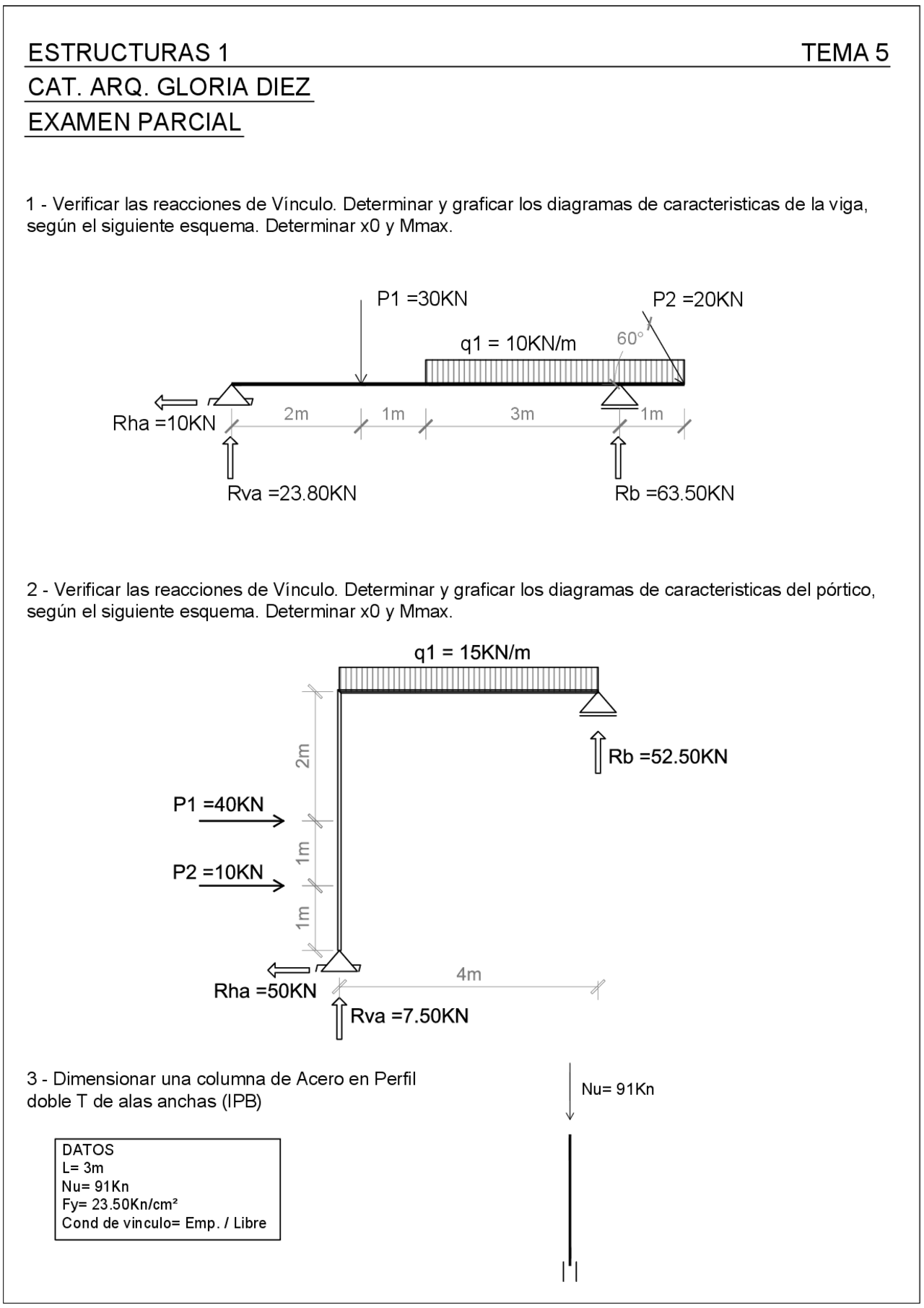

ESTRUCTURAS 1
CAT. ARQ. GLORIA DIEZ
EXAMEN PARCIAL
TEMA 5
1 - Verificar las reacciones de Vínculo. Determinar y graficar los diagramas de caracteristicas de la viga,
según el siguiente esquema. Determinar x0 y Mmax.
2 - Verificar las reacciones de Vínculo. Determinar y graficar los diagramas de caracteristicas del pórtico,
según el siguiente esquema. Determinar x0 y Mmax.
3 - Dimensionar una columna de Acero en Perfil
doble T de alas anchas (IPB)
DATOS
L= 3m
Nu= 91Kn
Fy= 23.50Kn/cm²
Cond de vinculo= Emp. / Libre
