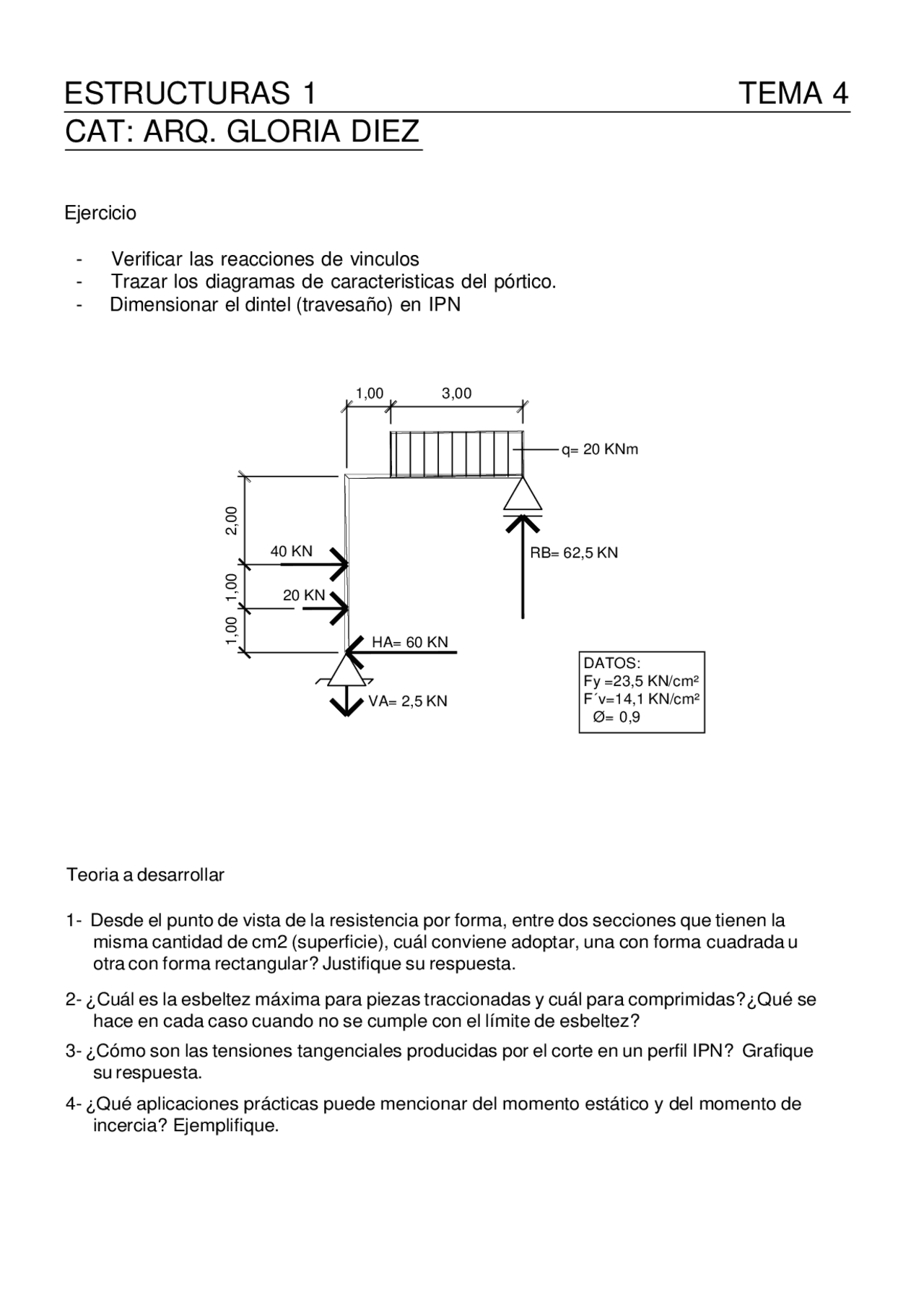

ESTRUCTURAS 1 TEMA 4
CAT: ARQ. GLORIA DIEZ
Ejercicio
- Verificar las reacciones de vinculos
- Trazar los diagramas de caracteristicas del pórtico.
- Dimensionar el dintel (travesaño) en IPN
1,00
3,00
q= 20 KNm
40 KN
RB= 62,5 KN
20 KN
HA= 60 KN
VA= 2,5 KN
Teoria a desarrollar
1-
Desde el punto de vista de la resistencia por forma, entre dos secciones que tienen la
misma cantidad de cm2 (superficie), cuál conviene adoptar, una con forma cuadrada u
otra con forma rectangular? Justifique su respuesta.
2-
¿Cuál es la esbeltez máxima para piezas traccionadas y cuál para comprimidas?¿Qué se
hace en cada caso cuando no se cumple con el límite de esbeltez?
3-
¿Cómo son las tensiones tangenciales producidas por el corte en un perfil IPN? Grafique
su respuesta.
4-
¿Qué aplicaciones prácticas puede mencionar del momento estático y del momento de
incercia? Ejemplifique.
DATOS:
Fy =23,5 KN/cm²
F´v=14,1 KN/cm²
Ø= 0,9
1,00
1,00
2,00
