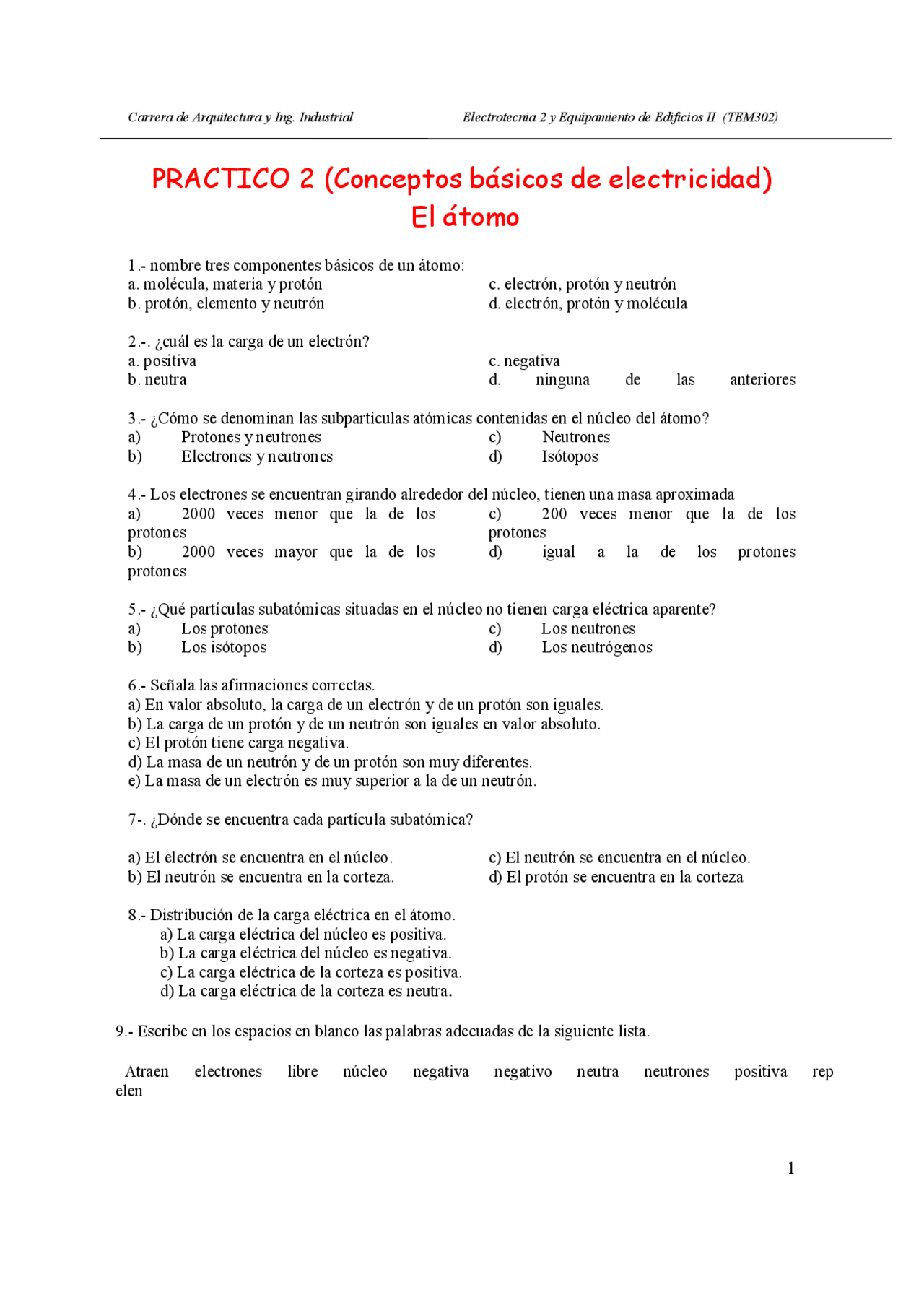

PRACTICO 2 (Conceptos básicos de electricidad)
El átomo
1.- nombre tres componentes básicos de un átomo: a. molécula, materia y protón b. protón, elemento y neutrón
c. electrón, protón y neutrón d. electrón, protón y molécula
2.-. ¿cuál es la carga de un electrón? a. positiva b. neutra
c. negativa d. ninguna de las anteriores
3.- ¿Cómo se denominan las subpartículas atómicas contenidas en el núcleo del átomo? a) Protones y neutrones b) Electrones y neutrones
c) Neutrones d) Isótopos
4.- Los electrones se encuentran girando alrededor del núcleo, tienen una masa aproximada a) 2000 veces menor que la de los protones b) 2000 veces mayor que la de los protones
c) 200 veces menor que la de los protones d) igual a la de los protones
5.- ¿Qué partículas subatómicas situadas en el núcleo no tienen carga eléctrica aparente? a) Los protones b) Los isótopos
c) Los neutrones d) Los neutrógenos
6.- Señala las afirmaciones correctas. a) En valor absoluto, la carga de un electrón y de un protón son iguales. b) La carga de un protón y de un neutrón son iguales en valor absoluto. c) El protón tiene carga negativa. d) La masa de un neutrón y de un protón son muy diferentes. e) La masa de un electrón es muy superior a la de un neutrón.
7-. ¿Dónde se encuentra cada partícula subatómica?
a) El electrón se encuentra en el núcleo. b) El neutrón se encuentra en la corteza.
c) El neutrón se encuentra en el núcleo. d) El protón se encuentra en la corteza
8.- Distribución de la carga eléctrica en el átomo. a) La carga eléctrica del núcleo es positiva. b) La carga eléctrica del núcleo es negativa. c) La carga eléctrica de la corteza es positiva. d) La carga eléctrica de la corteza es neutra.
9.- Escribe en los espacios en blanco las palabras adecuadas de la siguiente lista.
Atraen electrones libre núcleo negativa negativo neutra neutrones positiva rep elen
La materia está formada por átomos, los átomos están formados por protones, neutrones y.
Los protones tienen carga eléctrica , los electrones tienen carga eléctrica y los , en cambio, carecen de carga. Los protones y los neutrones forman el núcleo o centro del átomo.
Los electrones giran alrededor del como si fuesen planetas alrededor del sol.
Si un átomo tiene el mismo número de protones que de electrones, tiene una carga eléctrica.
Cuando un electrón se sale de su órbita, es llamado electrón. Esto significa que el átomo tiene
ahora carga.
Los electrones libres pueden unirse a otro átomo y hacer que el balance de su carga sea.
Los átomos con la misma carga se , pero los átomos con diferente carga se. Los electrones libres pueden ser atraídos por átomos donde falta un electrón. Cuando esto ocurre
continuamente, estos en movimiento constituyen lo que llamamos la corriente eléctrica.
11.- Si el número atómico es 17: a. El átomo tendrá _____ electrones si el átomo es neutro. b. El átomo tendrá _____ electrones si el átomo tiene de carga +2. c. El átomo tendrá _____ electrones si el átomo tiene de carga -2.
12.- Rellena lo que falta: a. Si un átomo tiene de carga +3 y contiene 25 electrones, su número atómico es_____.
b. Si un átomo tiene de carga -2 y contiene 15 electrones, su número atómico es_____.
c. Si un átomo es neutro y contiene 35 electrones, su número atómico es
13.- El hierro tiene de número atómico 26 y de número másico 55. Las partículas del átomo neutro son: a. Número de protones _____. b. Número de electrones_____. c. Número de neutrones _____.
14.-. El plomo (Pb) tiene de número atómico (Z) 82 y de número másico (A) 207. Las partículas del átomo neutro son: a. Número de protones _____. b. Número de electrones _____. c. Número de neutrones _____.
16.- Dibujar la estructura atómica de:
a) cobre b) mercurio
Magnitudes eléctricas corriente, voltaje, resistencia
1. Cuestionario sobre resistencia eléctrica y su medida
a) La resistencia eléctrica, facilita o dificulta el paso de la corriente por los circuitos?
b) ¿Qué unidad se utiliza para medir la resistencia? ¿Cuál es su abreviatura?
c) ¿Cómo se llama el instrumento empleado para medir resistencias? Dibuja su símbolo
d) Cita dos componentes que tengan mucha resistencia eléctrica y dos que tengan poca.
e) para medir la resistencia de una lámpara ¿debe estar encendida?
f) para medir la resistencia de un motor de juguete ¿debemos tenerlo conectado a la pila
2. Cuestionario sobre intensidad
a) Que es la corriente eléctrica
b) Hay dos tipos de corriente eléctrica, ¿Cuáles son? ¿Por qué se caracterizan?
c) ¿Qué nos indica la intensidad de la corriente eléctrica?
d) ¿Qué unidad se utiliza para medir la intensidad eléctrica? ¿Cuál es su abreviatura?
e) ¿Cómo se llama en instrumento empleado para medir la intensidad ¿ ¿ como se
conecta? Dibuja su símbolo.
3. Cuestionario sobre tensión eléctrica y su medida
a) ¿Que es la tensión eléctrica?
b) ¿Qué unidad se utiliza para medir la tensión eléctrica? ¿Cuál es su abreviatura?
c) ¿Cómo se llama el instrumento empleado para medir tensiones? Dibuja su símbolo.
d) ¿Qué significa que, al medir la tensión de una pila, nos diera 0 V?
4º Responde a las siguientes preguntas:
a) ¿Cuantos milivoltios son 20V?
b) ¿Cuántos miliamperios son 2,3A?
c) ¿Cuántos kilovoltios son 1.245V?
d) ¿Cuántos amperios son 1,3kA?
e) ¿Cuántos ohmios son 2,5MΩ?
Resistencia Eléctrica
6-. Si la resistividad del cobre es de 0.017[Ωmm²/m] y tenemos una bobina de cable de 200 m de
longitud y 1,5 mm2 de sección, ¿cuál será la resistencia de la bobina?
7.- De la bobina anterior hemos gastado unos cuantos metros, pero no sabemos lo que queda. Al
medir con un óhmetro, obtenemos una resistencia de 2Ω. ¿Podrías decir cuántos metros de cable
quedan en la bobina?
Circuito eléctrico, elementos del circuito, ley de Ohm.
1. Cuestionario sobre ley ohm?
a. ¿Qué dice la ley de Ohm?
b. Si se aumenta la tensión que se le aplica al circuito. ¿Qué le sucederá a la intensidad de la
corriente eléctrica que circula por él? ¿y si se disminuye la tensión?
c. Si se reduce la resistencia de un circuito, ¿Qué le sucederá a la intensidad de la corriente
eléctrica que circula por él? ¿y si se aumenta la resistencia?
d. ¿Qué pasa si un circuito no tiene resistencia? ¿y si tiene una resistencia infinita?
e. ¿Cuál es la expresión matemática de la ley de Ohm?
2.- Dados los siguientes circuitos, calcula las magnitudes incógnitas, y Calcula la potencia
consumida en la resistencia.
II. Esquemas de circuitos eléctricos?
3. Representa mediante un esquema y empleando símbolos normalizados los siguientes circuitos, e
indica de cada uno si se trata de un circuito serie, paralelo o mixto.
6º Hemos conectado una resistencia a una pila de 12V. No sabemos el valor de la resistencia, pero
hemos medido con un amperímetro la intensidad que circula por la resistencia, siendo ésta de 2 A.
¿Cuál será la potencia consumida por la resistencia?.
7º Realiza las siguientes conversiones, pasando:
a) 25W a mW
b) 100kW a W
c) 150mW a W
d) 2.350W a kW
8º Tenemos un calefón eléctrico que consume 2.000W, y la tenemos encendida durante 1 hora para
calentar el baño. Suponiendo que el kWꞏh tenga un precio de 0,90 Bs, ¿cuánto nos va a costar
tenerla encendida durante ese tiempo?
9º Si consideramos el mismo precio del kWꞏh que, en el ejercicio anterior, y resulta que hemos
puesto en marcha un aparato que no sabemos su potencia en W, y que nos ha costado 30 Bs tenerle
encendido durante 10h. ¿Sabrías decir, ¿cuántos vatios de potencia tiene ese aparato? Si además lo
hemos conectado a 230V, ¿cuál será su resistencia?
10º ¿Cuántas horas tendremos que tener encendida una televisión de potencia 150W, para que la
Compañía Eléctrica nos cobre lo mismo que nos cobró por tener encendido 8 horas el calefactor del
ejercicio 5?. Supondremos el mismo precio del kWh.
11º. ¿Cuanta energía consume una linterna que funciona a una pila de tensión de 4 V. y por la que
circula una intensidad de 3amperios durante 2 horas?(pon la unidad abreviada)
12.- Calcular el costo económico por año que supone mantener una lámpara de 200W de potencia
conectada todos los días del año durante 4 horas, si el costo del KWh es 0,90 Bs/KWh.
13.- Para tener una habitación de casa fresca conectamos un A. Aire de 0.9 kW durante 3 horas
todos los días, calcular el gasto en Bs. que hacemos al mes si el kWh lo pagamos a 0,90 Bs.
14.- Calcular el gasto mensual (20 días) por consumo de la luz de una aula de clase si la dejamos
encendida 6 horas al día. Suponemos 12 tubos fluorescentes de 36 W cada uno, si el KWh lo
pagamos 0,75 Bs.
15. Calcular el valor de la resistencia del filamento de una bombilla de 40 W a 220 V.
16. Una bombilla tiene la siguiente inscripción: 40 W, 220 V. Calcular la potencia que disipará
cuando se la conecte a 125 V, suponiendo que la resistencia no varíe con la temperatura.
17. Una plancha tiene una potencia de 700 W cuando se conecta a 220 V
a) ¿Cuál es su resistencia eléctrica?
b) ¿Cuánto dinero se gasta al estar planchando 2 horas, conectada a 220 V?
c) ¿Cuál sería la potencia consumida si se conecta a 125 V, suponiendo que la resistencia no
varíe con la temperatura?.
Utilizar como precio del kW h, 0,90 Bs/kWh
18.- Potencia en Corriente Alterna: a) Calcular la potencia Activa, Reactiva y Aparente de cada equipo b) calcular el consumo de energía eléctrica de cada equipo y el total por mes c)Si el costo unitario de energía es 0,90 Bs/kWh calcular el costo por consumo de energía de cada equipo por mes
Nota: La ducha funciona a diario de 7:30 a 8:00 y el ventilador de 14:00 a 18:
IT
I1 I
P1=5500 W
P2=300 W
R1=
R2=
cos 1 =0.
cos 2 =0.
Circuitos básicos Serie, Paralelo y Mixto.
1 Cuestionario sobre conexión en serie de receptores
- ¿Cómo se conectan dos más receptores en serie (has un dibujo)?
- Dibuja el esquema eléctrico y mediante símbolos un circuito, alimentado por una pila de 9 V, que tenga un motor, una bombilla y un zumbador conectados en serie.
- En un circuito que tiene 3 bombillas en serie y una pila de 9 V. ¿Qué tensión recibe cada bombilla? ¿Por qué?
II. Cuestionario sobre conexión en paralelo de receptores:
- ¿Cómo se conectan dos o más receptores en paralelo?
- Dibuja un circuito (de aspecto real y el esquema eléctrico) que tenga 3 bombillas conectadas en paralelo.
- En un circuito que tiene 3 bombillas en paralelo, ¿Qué ocurre si una de ellas se funde?¿Por qué?
- Pon 2 ejemplos, diferentes a los que salen en esta miniunidad, de receptores conectadas en paralelo.
5. ¿Por qué se descarga más rápida una pila o una batería con muchos receptores (cargas) en paralelo?
- ¿Por qué están conectados en paralelo los electrodomésticos de una vivienda?
3. Cuestionario sobre conexión mixta o (serie – paralelo)
a) ¿Qué es una conexión mixta? ¿Qué otro nombre recibe?
b) dibuja un circuito (el aspecto real y el esquema eléctrico) que tenga 5 bombillas en
conexión mixta
Aplicación de Propiedades serie paralelo
1. El amperímetro 1 de la figura marca 6 A. ¿Cuánto marcará el 2?
2. En el circuito de la figura el amperímetro 1 marca 8 A y el amperímetro 2 marca 3 A. ¿cuánto
marcarán los otros amperímetros?
3. En el circuito de la figura, pasa por el punto b una corriente de 4 A y por n, otra corriente de 2 A.
¿Qué corriente pasará por los restantes puntos? Razona la respuesta.
7§ En un circuito hay dos resistencias, una resistencia de 100 Ω y otra de 500 Ω.¿En cuál habrá una caída de tensión mayor? ¿Por qué?.
V Ejercicios resistencias en paralelo
1- Calcula el circuito equivalente de tres resistencias conectadas en paralelo cuyos valores son: R 1 = 20
Ω, R 2 = 30 Ω y R 3 = 24 Ω. Solución: RT = 8 Ω
2- Un circuito está compuesto por dos resistencias en paralelo R 1 = 15 Ω y R 2 = 24 Ω. Si está conectado
a una tensión de 30 Voltios. Calcula la intensidad total. Solución: I (^) T = 3,25 A
3- ¿Cuál es la intensidad total de un circuito comprendido por R 1 = 7 Ω y R 2 = 12 Ω conectados en
paralelo si IR1 = 6 A? Solución: I (^) T = 9,5 A
4- Un circuito comprende R 1 = 4 Ω, R 2 = 8 Ω y R 3 =8 Ω conectadas en paralelo. La corriente total es de
14 A. ¿Cuáles son las intensidades IR1, IR2 , IR3 , y la d.d.p. en bornes (voltaje de la fuente)? Solución:
I (^) R1 = 7 A; IR2 = 3,5 A; IR3 = 3,5 A; U = 28 V
5- ¿Qué resistencia tendremos que conectar en paralelo con otra de 7 Ω para obtener una resistencia
equivalente de 5 Ω? Solución : 17,5 Ω
6- ¿Por qué‚ resistencia habrá que reemplazar tres resistencias cuyos valores son:R 1 = 571 Ω; R 2 = 448
Ω y R 3 = 67 Ω montadas en paralelo, si no se quiere modificar la corriente que atraviesa el circuito?
Solución R (^) T = 52,88 Ω
7- En un circuito de radio, tres resistencias montadas en paralelo presentan una resistencia equivalente
de 4 Ω. Desgraciadamente, solo conocemos el valor de dos de ellas 15 y 12 Ω. ¿Cuál será el valor de la
tercera? Solución: R (^) T = 10 Ω.
Ejercicios resistencias en serie y paralelo (mixto)
1. En el circuito de la figura
a) calcular la intensidad que pasa por la resistencia de 6 Ω.
b) Calcular la diferencia de potencial entre los extremos de la resistencia de 4 Ω.
- Calcula la resistencia equivalente de los circuitos 1, 2, 3 y 5 Solución: Circuito Nº 1 RT = 3,75 Ω Circuito Nº 2 RT = 4 Ω
- En el circuito de la figura 7, calcula la d.d.p. y la corriente que lo atraviesa Solución: U = 4,5 V; IT = 0,75 A
Generadores
1. Cuestionario sobre generadores
a.- ¿Qué función hacen los generales?
b.- ¿Cuáles de los siguientes componentes eléctricos son generadores?
Motor, pila, interruptor, cable, dinamo de bicicleta, célula solar, pulsador, bombilla.
c.- Haz un dibujo de los tipos de pilas más comunes e indica qué tensión eléctrica tiene y cuales
son sus aplicaciones.
d. ¿Qué nos indica la tensión eléctrica ¿En qué unidad se mide? ¿De dónde proviene el nombre de
esta unidad de medida?
e.- ¿Cuál es el símbolo eléctrico de la pila?
f. ¿Qué son los bornes de conexión? ¿Dónde están los bornes de conexión de una pila cilíndrica?
Haz un dibujo que lo indique
g. ¿Qué es un cargador de pilas? Pon dos ejemplos en los que pueda resultar útil.
h.- ¿Las pilas usadas se tiran a la basura? ¿Por qué?
2. Cuestionario sobre conexión de generadores en serie
1. ¿Cómo se conectan dos o más generadores en serie?
2. Dibuja el esquema eléctrico de 3 pilas conectadas en serie
3. Cuando se conectan varios generadores en serie, ¿cómo se calcula la tensión resultante?
4. Pon 3 ejemplos de aparatos portátiles que tengan pilas conectadas en serie.
5. ¿a que tensión está sometida la bombilla de la linterna del dibujo?
6. ¿Qué linternas iluminas más? Los que tiene 2 pilas conectadas en serie, o las que tiene 3
pilas?
7. ¿Cómo es una pila petaca por dentro?¿que tensión suministra?¿Por qué?
8. ¿Por qué se conectan las células solares en serie?
9. Indica si los siguientes generadores están conectadas, o no en serie:
3. Cuestionario sobre conexión de generadores en paralelo
a) ¿Cómo se conectan dos o más generadores en paralelo?
b) Dibuja el esquema eléctrico de 3 pilas conectadas en paralelo
