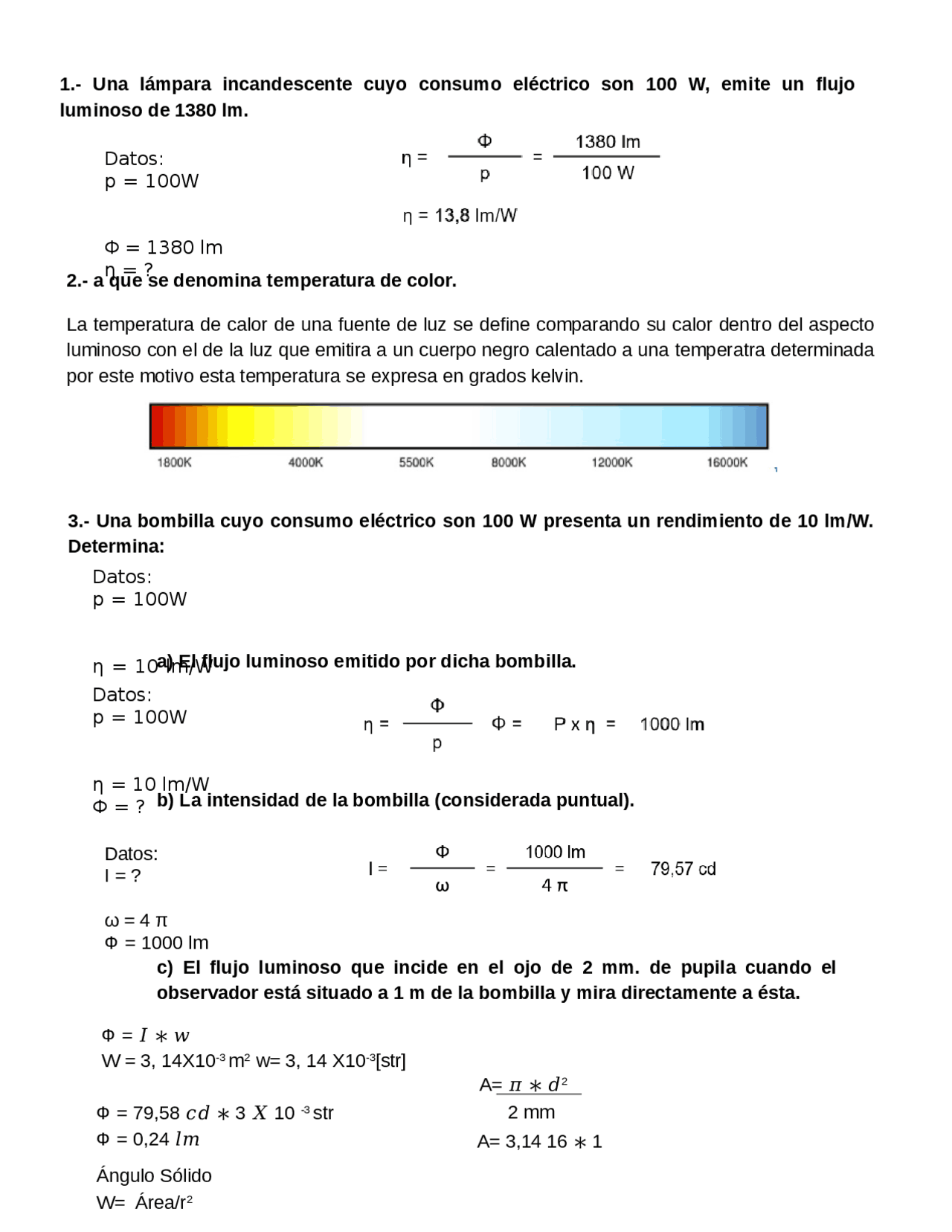

1.- Una lámpara incandescente cuyo consumo eléctrico son 100 W, emite un flujo luminoso de 1380 lm. Datos: p = 100W Φ = 1380 lm η =? 2.- a que se denomina temperatura de color. La temperatura de calor de una fuente de luz se define comparando su calor dentro del aspecto luminoso con el de la luz que emitira a un cuerpo negro calentado a una temperatra determinada por este motivo esta temperatura se expresa en grados kelvin. 3.- Una bombilla cuyo consumo eléctrico son 100 W presenta un rendimiento de 10 lm/W. Determina: Datos: p = 100W η = 10 lm/W a) El flujo luminoso emitido por dicha bombilla. Datos: p = 100W η = 10 lm/W Φ =? b) La intensidad de la bombilla (considerada puntual). Datos: I =? ω = 4 π Φ = 1000 lm c) El flujo luminoso que incide en el ojo de 2 mm. de pupila cuando el observador está situado a 1 m de la bombilla y mira directamente a ésta. Φ = 79,58 𝑐𝑑 ∗ 3 𝑋 10 -3^ str Φ = 0,24 𝑙𝑚 Ángulo Sólido W= Área/r^2
W = 3, 14X10-3^ m^2 w= 3, 14 X10-3[str] A= 𝜋 ∗ 𝑑^2 2 mm A= 3,14 16 ∗ 1
4.- Una lámpara ilumina un papel colocado ocasionalmente a los rayos a una distancia de 3m ¿cuántas veces aumentó la iluminación si se lo acerca 1.5m y a 1m? Datos: d1 = 3 m d2 = 1,5 m d3 = 1 m 5.- con una lámpara de 210 cd quiere obtenerse igual iluminación que con una de 90 cd colocada a 150 cm de la pared que distancia debe colocarse? Datos: I = 210 cd I = 90 cd d = 150 cm 6.- un foco luminoso de 100 candelas se encuentra a 10m de una pantalla para obtener una cuarta parte de esa iluminación con una lámpara de 50 cd ¿a q distancia debe colocarse la misma? Σ ∢ ∡ E= iluminación [lux] d = distancia [m] I= intensidad luminosa [cd] Datos: Fórmula: Símbolos:
b) La iluminación del suelo en la parte que está justo en la vertical de la fuente (Figura a). c) Idem pero con la superficie situada en la posición de la Figura (b). 10.- Se utiliza una fuente de luz puntual de intensidad luminosa 100 cd para iluminar una pequeña placa situada a 1m de distancia. Si la iluminación sobre la placa es de 50 lux deduce si la iluminación es frontal o bien la placa se encuentra inclinada un ángulo α con respecto a la dirección de emisión de la fuente. E = iluminación[lux] I = Intensidad luminosa [cd] h= altura Fórmula:
11.- Dos lámparas pequeñas (suponer fuentes puntuales de luz) de 5 cd están situadas en el techo de un aula de 2,7 m de altura. Las lámparas distan 3m entre sí. Una mesa de estudio, está situada en una posición equidistante de ambas lámparas. El tablero de la mesa está a 70 cm. del suelo. a) Realiza un esquema del problema dibujando todos los elementos y sus distancias relativas. b) Calcular la iluminación sobre el centro del tablero de la mesa.
como podemos ver, la mecánica de cálculo es siempre la misma así pues, los resultados finales son: R (m) EH (lux) EV (lux) E (lux)
13. Una superficie circular de 3 m de radio está iluminada por una bombilla de 50 cd de intensidad constante en todas direcciones situada a 2 m de altura sobre el centro de la plataforma. Calcular la iluminación máxima y mínima sobre la superficie. Solución En este caso nos piden la iluminancia sobre la superficie, es decir, la iluminancia horizontal. Como la intensidad es constante en todas direcciones y la altura también el valor de la iluminancia dependerá únicamente de la distancia de los puntos al foco. En nuestro caso el punto más próximo es la proyección de la bombilla sobre la superficie ( = 0º) y los más alejados son aquellos que están en los bordes (R = 3 m). Iluminancia máxima: Iluminancia mínima (R=3) : I =50 cd d= 3m h= 2m dr a a Calculo del angulo:
16.- Dibuja 3 tipos de luminaria e indica todas sus partes de cada luminaria.
Luminaria incandescente
Luminaria fluorescente
Luminaria reflectores
17.- Las luminarias del Aula 406 son de tipo fluorescentes y se las cambiara por mantenimiento el 25 de marzo de 2020. ¿hasta qué fecha funcionaran perfectamente las luminarias si se utiliza solo los días lunes a viernes de 10:00 a 12:00 y 18:00 a 22:00? Vida útil luminaria: 10000 hr. Datos Cambio = 25/03/ Horas de funcionamiento diario = 6hr/d Vida útil 8000 a 10000 h = 9000h Días de uso = 6 ℎ 𝑑/ 9000 𝑑= 1500d 1500 días = 300 semanas días útiles (sin sábado y domingo) 300 semanas = 2100d Fecha de inicio Días Fecha de vencimiento 25/03/ 2100 24/12/2027 Con una vida útil de 9000h, la luminaria tipo fluorescente funcionarán hasta el 24/12/ 18.-. Queremos diseñar una instalación de alumbrado para una nave industrial de 100 m de largo por 30 m de ancho y 6 m de altura. Para ello utilizaremos lámparas de vapor de sodio a alta presión de 400 W de potencia con un flujo luminoso de 50000 lm. Respecto a las luminarias, nos planteamos escoger entre los tipos 1, 2 y 3 cuyas tablas del factor de utilización, suministradas por el fabricante, se adjuntan a continuación. Luminarias disponibles (todas son de tipo industrial suspendido):
- LUMINARIA
- LUMINARIA
- LUMINARIA
19. Queremos diseñar una instalación de alumbrado para una oficina con las siguientes dimensiones: 30 m de largo por 12 m de ancho y 3.5 m de alto. La altura del plano de trabajo es de 0.76 m sobre el suelo. Para ello se utilizarán lámparas del tipo fluorescentes de 40 W y un flujo de 2520 lm. Nos planteamos escoger entre los siguientes tipos de luminarias: 4, 5 y 6; cuyas tablas nos ha suministrado el fabricante. LUMINARIA 4 LUMINARIA 4 LUMINARIA 6
Otros datos: ● (^) A nivel del plano de trabajo, existe un nivel mínimo de iluminación natural de 0 lux. ● (^) El nivel de iluminación recomendado para las actividades que se desarrollarán en el local es de 500 lux en el plano de trabajo. ● (^) El factor de mantenimiento para las luminarias se considera 0.4. ● (^) El techo tiene un coeficiente de reflexión 0.5 y el de las paredes es de 0.3. El coeficiente de reflexión del suelo es de 0.1. ● (^) Por las características del local, de las luminarias y de las actividades que en él se desarrollan, la altura sobre el suelo de la instalación de alumbrado, debe ser de 3.5m a) Determinar la solución más apropiada. b) Realizar la distribución de las luminarias en el plano “no está especificado el número de lámpara en los tipos de luminarias 4, 5, 6. entonces estoy adoptando solo una lámpara incandescente de 2520 lumen.”
LUMINARIA 4
N1=
500 [LUX] x 360m²
0.4 x 0.54 x 2520[lm]
LUMINARIA 5
N2=
500[LUX] x 360m²
0.4x 0.46 x 2025 [lm]
LUMINARIA 6
500 [LUX] x 360m²
0.4 x 0.42 x 2520 [lm]
Luminaria 4 Luminaria 5 Luminaria 6
Cu= 0.54 Cu= 0.46 Cu= 0.
Factor de mantenimiento (fm) El ambiente no es muy limpio, tomamos: F m=0.
N3=
Cálculo de índice local (k)
K=^ 3.
Se obtiene como mejor solución la luminaria 4 por tener menos luminarias
para la misma oficina
LUMINARIA 7
N1=
150[LUX] x 48m²
0.5 x 0.32 x 4600[lm]
LUMINARIA 8
N2=
150[LUX] x 48m²
0.5x 0.38 x 4600 [lm]
Luminaria 7 Luminaria 8
Cu= 0.32 Cu= 0.
Factor de mantenimiento (fm) El ambiente no es muy limpio, tomamos: F m=0.
Cálculo de índice local (k)
K=^ 1.
Se obtiene como mejor solución la luminaria 8 por tener menos luminarias
para la misma oficina
21.- Realizar los mismos cálculos de los ejercicios 18 a 20 utilizando Software QUILUX O, DIALUX imprima EN PDF solo el resumen final de cálculo.
18.- CON QUILUX
20.- CON QUILUX
19.- CON QUILUX
8.- Distribución de la carga eléctrica en el átomo. a) La carga eléctrica del núcleo es positiva. b) La carga eléctrica del núcleo es negativa. c) La carga eléctrica de la corteza es positiva. d) La carga eléctrica de la corteza es neutra. 9.- Escribe en los espacios en blanco las palabras adecuadas de la siguiente lista. Atraen, electrones, libre, núcleo, negativa, negativo, neutra, neutrones, positiva, repelen La materia está formada por átomos, los átomos están formados por protones, neutrones y electrones. Los protones tienen carga eléctrica positiva, los electrones tienen carga eléctrica negativa y los electrones, en cambio, carecen de carga. Los protones y los neutrones forman el núcleo o centro del átomo. Los electrones giran alrededor del núcleo como si fuesen planetas alrededor del sol. Si un átomo tiene el mismo número de protones que de electrones, tiene una carga eléctrica neutra. Cuando un electrón se sale de su órbita, es llamado electrón libre. Esto significa que el átomo tiene ahora carga positiva. Los electrones libres pueden unirse a otro átomo y hacer que el balance de su carga sea negativa. Los átomos con la misma carga se repelen, pero los átomos con diferente carga se atraen. Los electrones libres pueden ser atraídos por átomos donde falta un electrón. Cuando esto ocurre continuamente, estos electrones en movimiento constituyen lo que llamamos la corriente eléctrica. 11.- Si el número atómico es 17: a. El átomo tendrá 17 electrones si el átomo es neutro. b. El átomo tendrá 15 electrones si el átomo tiene de carga +2. c. El átomo tendrá 19 electrones si el átomo tiene de carga -2. 12.- Rellena lo que falta: a. Si un átomo tiene de carga +3 y contiene 25 electrones, su número atómico es 28 b. Si un átomo tiene de carga -2 y contiene 15 electrones, su número atómico es 13 c. Si un átomo es neutro y contiene 35 electrones, su número atómico es 35 13.- El hierro tiene de número atómico 26 y de número másico 55. Las partículas del átomo neutro son: a. Número de protones 26 b. Número de electrones 26 c. Número de neutrones 26
14.-. El plomo (Pb) tiene de número atómico (Z) 82 y de número másico (A) 207. Las partículas del átomo neutro son: a. Número de protones 82 b. Número de electrones 82 c. Número de neutrones 125 15.- Dibujar la estructura atómica de:
