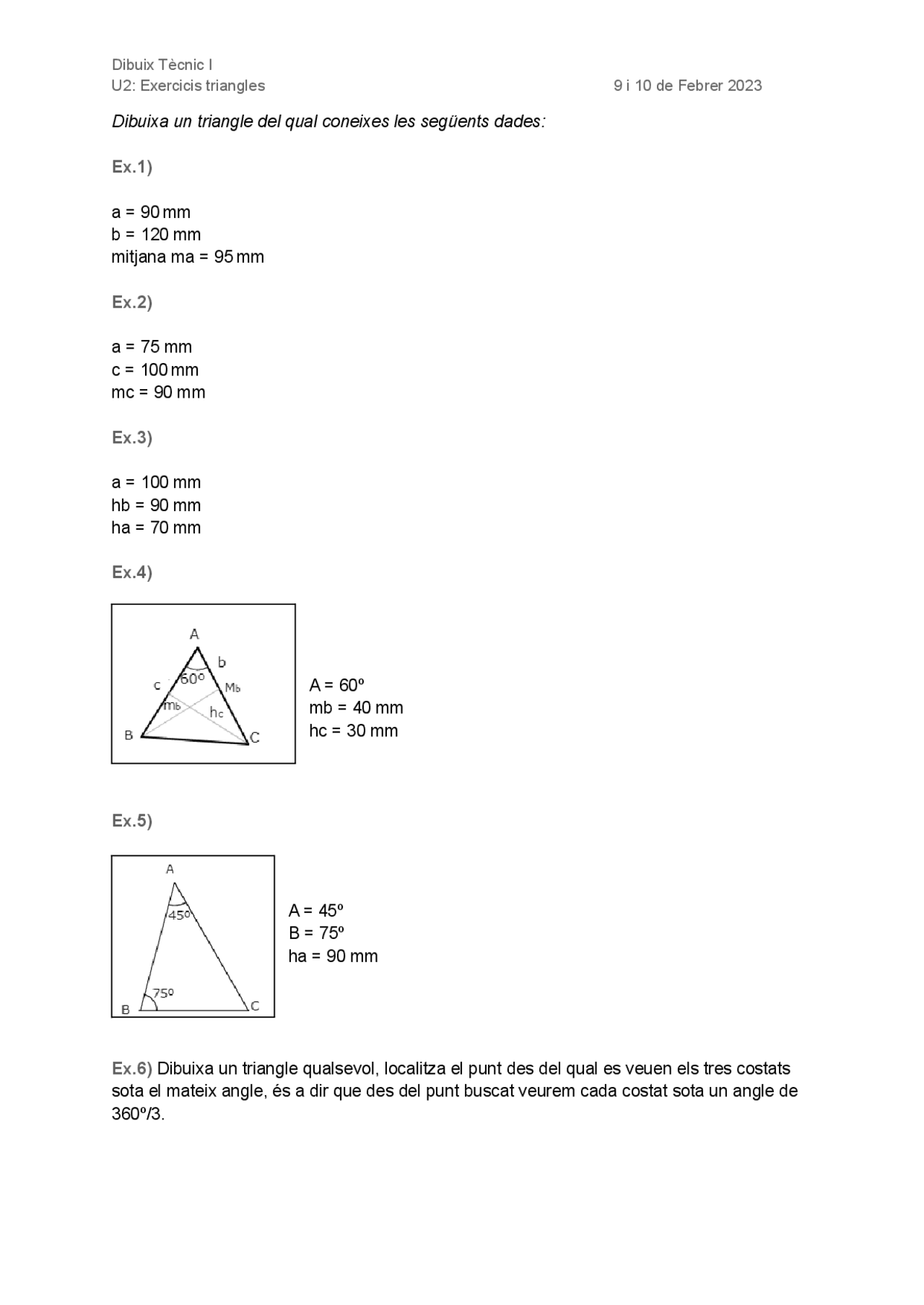

Dibuix Tècnic I
U2: Exercicis triangles 9 i 10 de Febrer 2023
Dibuixa un triangle del qual coneixes les següents dades:
Ex.1)
a = 90 mm
b = 120 mm
mitjana ma = 95 mm
Ex.2)
a = 75 mm
c = 100 mm
mc = 90 mm
Ex.3)
a = 100 mm
hb = 90 mm
ha = 70 mm
Ex.4)
A = 60º
mb = 40 mm
hc = 30 mm
Ex.5)
A = 45º
B = 75º
ha = 90 mm
Ex.6) Dibuixa un triangle qualsevol, localitza el punt des del qual es veuen els tres costats
sota el mateix angle, és a dir que des del punt buscat veurem cada costat sota un angle de
360º/3.
