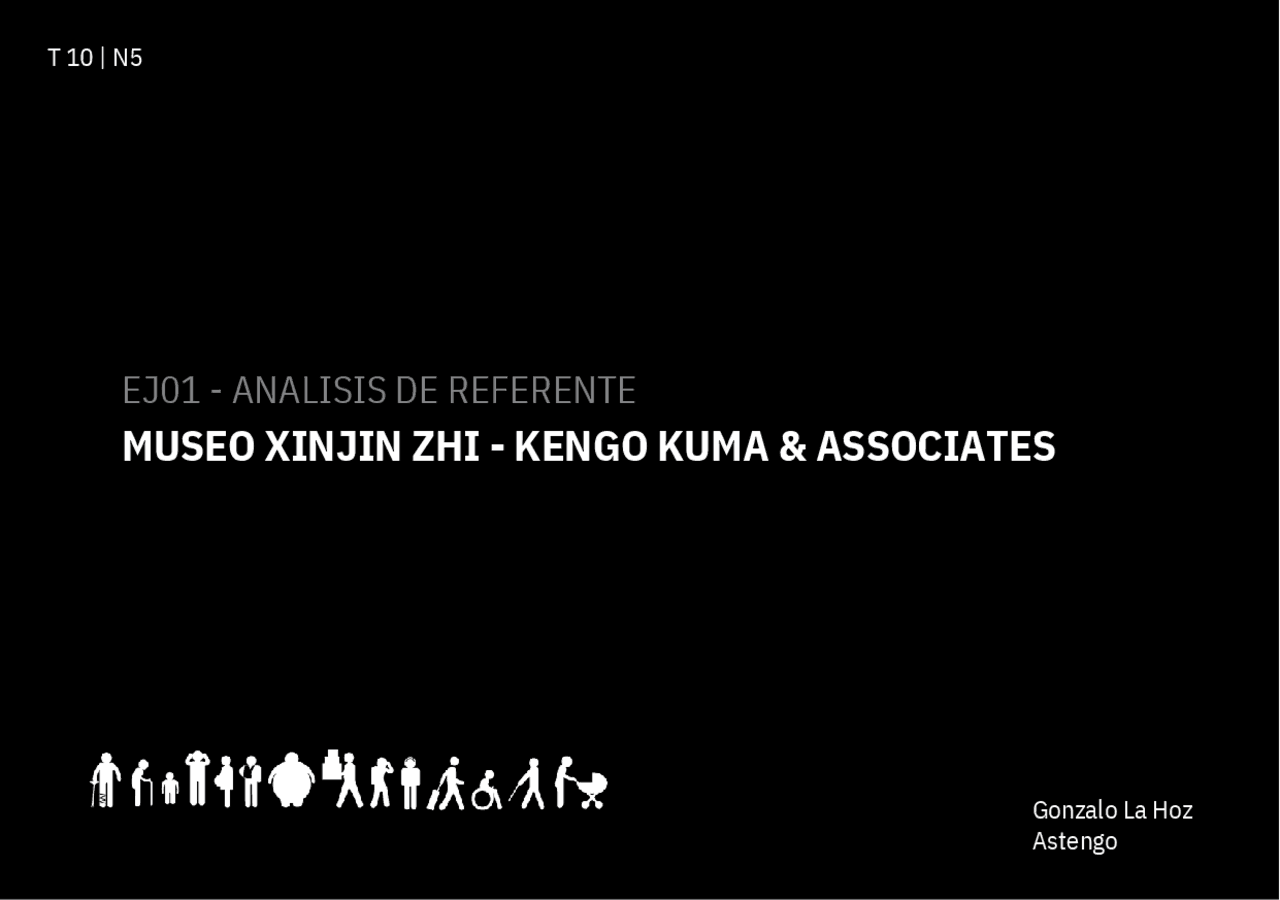

T 10 | N

Gonzalo La Hoz

Astengo

MUSEO XINJIN ZHI - KENGO KUMA & ASSOCIATES

EJ01 - ANALISIS DE REFERENTE

SOBRE EL PROYECTO

GENERALIDADES

Nombre: Xinjin Zhi Museum Ubicación: Xinjin, Chengdu (Sichuan, China) Árquitecto: Kengo Kuma & Associates Año: 2011 Área: 787 m² Tipología: Museo / Pabellón cultural

DESCRIPCIÓN FICHA TÉCNICA

El Xinjin Zhi Museum, diseñado por Kengo Kuma & Associates en 2011, se ubica en Xinjin, Chengdu (China), al pie de la montaña Laojunshan. El museo encarna la filosofía oriental de "Aprender de la naturaleza". Con el uso del agua como característica clave y la exploración de materiales naturales en todas partes, la arquitectura integra orgánicamente sus elementos circundantes de manera armoniosa. El flujo tranquilo y los suaves movimientos que rodean la totalidad del museo permiten la contemplación y evocan nociones de eternidad a través de su unidad con la naturaleza.

XINJIN, CHENGDU (CHINA)

FACHADA LATERAL

EMPLAZAMIENTO

RELACIÓN CON EL ESPACIO PUBLICO

PUNTO DE ENCUENTRO

Los exteriores de la edificación funcionan como punto de encuentro para las personas.

PROTAGONISMO DE LA OBRA

Busca crear un enfásis en la edificación e incluirla como una pieza de arte misma, donde podria ser admirada desde diversos angulos

El espacio público de esta obra está conformada por las entradas peatonales que se conectan con pasajes que rodean la edificación

INTEGRACION SUTIL

No se encuentra conectado a una area urbana pesada, sin embargo crea espacios para la zona residencial cercana.

VEREDA

ESPEJO DE AGUA

INGRESO VEHICULAR

SUBTERRANEO

INGRESO PRINCIPAL

RELACIÓN CON EL RÍO

El museo se integra al paisaje fluvial del río Xinjin, usando el agua como elemento natural y simbólico de la identidad local.

VINCULACIÓN CON LA

NATURALEZA

El diseño conecta el museo con el paisaje, integrando visuales hacia áreas verdes y reforzando su relación con la naturaleza.

EMPLAZAMIENTO EN LA

PERIFERIA

El museo actúa como puente entre Chengdu y Xinjin, impulsando el desarrollo cultural y turístico en la expansión urbana.

INTEGRACIÓN CON EL

PAISAJE URBANO Y

NATURAL

El museo se integra al entorno dialogando con el paisaje y las construcciones vecinas, logrando equilibrio entre arquitectura, ciudad y naturaleza.

EMPLAZAMIENTO

RELACION CON EL ENTORNO

MOVIMIENTO

La forma del museo es fluida y dinámica, revelando nuevas perspectivas desde cada ángulo.

EVOCAR EL PAISAJE

NATURAL

La volumetría recuerda una montaña o bloque rocoso, como un elemento geográfico dentro de la ciudad

PROPORCIONES

La arquitectura del museo es horizontal y contenida, acogiendo al visitante sin imponerse y fomentando la contemplación.

SER PUERTA HACIA EL

TAOÍSMO

El Museo de Xinjin Zhi actúa como umbral sagrado al pie de la montaña Laojunshan, integrando espiritualidad taoísta y entorno natural.

TRANSMITIR LIGEREZA Y

EQUILIBRIO

La fachada ligera de tejas locales se integra con la naturaleza y genera una piel que respira.

GUIAR UN RECORRIDO

INTROSPECTIVO

El interior en espiral guía de la oscuridad a la luz y enmarca la vista hacia Laojunshan.

VOLUMETRÍA

VOLUMETRÍA

FRAGMENTADA

Volúmenes fragmentados crean espacios intermedios que conectan al visitante con el paisaje.

MORFOLOGÍA

ORGANIZACIÓN ESPACIAL

PROGRAMA ARQUITECTÓNICO

LEYENDA

TERCER NIVEL

SEGUNDO NIVEL

PRIMER NIVEL

Servicios Circulacion Vertical

Salas de Exhibición Sala de Conferencias Cafeteria

ÁREAS

Salas de Exhibición: 112 m²

Espacio Sotano 1 Nivel 2 Nivel 3 Nivel TOTAL 475m² 82m² 0m² 0m² 0 m² 0m² 365m² 0m² 88m² 0m² 0² 48.5m² 35² 3.5m² 33m² 410m² 0m² 0m² 0m²

Sala de Conferencias: Cafeteria: Servicios: Almacenes: Circulación: 47m² 35m² 55m² 135m² (escaleras, rampas, ascensor)

669m² 365m² 88² 120m² 410m² 272m²

Salas de Exhibición 34.8%

Salas de Conferencias 19%

Circulación 14.1%

Almacenes 21.3%

Servicios 6.2%

Cafeteria 6.2%

Area de Estacionamiento (Sotano): 710 m²

ENTRADA

SALA DE

EXHIBICION 2

SALA DE

EXHIBICION 1

SALA DE

EXHIBICION 3

SALA DE

CONFERENCIAS

CAFETERIA

TERRAZA

SERVICIOS

COCINA

SERVICIOS

ORGANIZACIÓN ESPACIAL

DIAGRAMA

Conexión por Ascensor Conexión por Escaleras Recorrido Fisico

Emisión Sonora Emisión Olfativa

Con vision a:

LEYENDA

Se evidencia una conexion casi directa entre todos los espacios, ya sea de manera fisica o de manera sensorial.

FUNCIONALIDAD

FLUJOS Y CIRCULACIÓN

SEGUNDO NIVEL

TERCER NIVEL

PRIMER NIVEL

SOTANO

5

5

5

6

6

6

1

1

1

2

3

4

4

4

4

LEYENDA

1 Salas de Exhibición 2 Sala de Conferencias 3 Cafeteria

4 Servicios 5 Estacionamientos 6 Almacenamiento

Ingreso Principal

Recorrido Visitantes hacia Cafeteria

Recorrido Visitantes

Recorrido por Rampas/ Escaleras

Ingreso Vehicular

Recorrido Vehicular

Recorrido personal de Servicio

Posee una circulación simple e intuitiva. Cuenta con dos ingresos, uno por medio peatonal regular y en el sotano conectado al estacionamiento.

Ambas entradas dan con exhibiciones para la inmersión immediata del usuario. Las áreas de exhibiciones están conectadas de manera secuencial mediante rampas que dan una sensacián de crecimiento espiral independiente a su forma casi triangular.

Disfrutar el espacio

Apreciar la vista del lago desde el mirador

Observan las exposiciones

Observa el muro permeable a la luz

Recorre la pasarela superior, experimentando el espacio desde arriba

Observa desde el nivel inferior, buscando otra mirada del espacio

Contemplan la amplitud del espacio

Observa las visuales verticales

Sube por la circulación hacia el nivel superior

USUARIOS

INTERACCION EN EL ESPACIO

En el Museo Xinjin Zhi, los visitantes se relacionan con la arquitectura de múltiples formas: recorriendo, contemplando, descansando y socializando. Cada espacio interior invita a diferentes tipos de interacción, desde la experiencia colectiva en grandes salas hasta momentos de pausa y observación más íntimos. La manera en que los usuarios se apropian del museo refleja la riqueza de su diseño, donde la luz, las visuales y la espacialidad marcan la experiencia.

Observa el reflejo del agua

Contempla el paisaje exterior

Disfruta de la luz natural que invade el espacio

MATERIALIDAD

Tanto en el interior como en el exterior se utilizan materiales que no interrumpan mucho al entorno.

TEXTURAS

Posee texturas interiores que dan una sensacion de delicadeza ante la contemplacion del arte que albergaría el lugar.

JUEGO DE LUZ Y SOMBRAS

Se logra establecer un recorrido mediante mediante el uso de la luz natural, desde lo oscuro hacia la claridad.

El mismo ingreso de luz realza la conexion de los espacios y la continuidad de recorrido “espiral” asi evitando la iluminación agresiva

Se destaca el uso de materiales que tienen una posicion ciertamente neutra en la arquitectura, esto con el fin de poder otorgar protagonismo a la luz natural.

Ante la ausencia de texturas fuertes o sobresalientes, la luz entra de manera suave y controlada asi acentuando estas caracteristicas tranquilas del museo.

El uso de materiales como el acero pintado de negro, el recubrimiento de paredes con pintura, el piso revestido con ceramica de tonalidades grises crea un ambiente interno minimalista intentando servir como un lienzo en blanco para las luces y lo que albergaria el museo.

PROTAGONISMO DE LAS

SENSACIONES

El arquitecto busca protagonizar la geometria y la luz. Asi permitiendo que el interior albergue un control de luces mediante la materialidad

MATERIALIDAD

INTERIOR

CIRCULACIÓN FLUIDA

El museo se abre hacia el paisaje y utiliza rampas y recorridos suaves que acompañan la topografía, favoreciendo un acceso natural sin barreras abruptas.

ESTRATEGIAS DE DISEÑO

CARACTER INCLUSIVO

ORIENTACIÓN INTUITIVA

El diseño fragmentado en bloques y vacíos genera recorridos claros donde la luz y las visuales hacia la montaña y el río sirven como guías naturales para la orientación.

EXPERIENCIA SENSORIAL INCLUSIVA

Los espacios juegan con luz, sombra, reflejos del agua y vistas al entorno, ofreciendo una experiencia sensorial enriquecida que beneficia tanto a visitantes en general como a quienes tienen limitaciones físicas o sensoriales.

LUZ NATURAL

ESTRATEGIAS DE DISEÑO

CONFORT SENSORIAL

VENTILACIÓN CRUZADA

El Xinjin Zhi Museum genera una experiencia sensorial equilibrada: la luz natural filtra a través del vidrio, el reflejo del lago amplifica la percepción del espacio, la ventilación cruzada mantiene el interior fresco y la textura de la cerámica evoca la solidez de la montaña. Así, el visitante percibe confort no solo físico, sino también emocional y espiritual.

Corrientes de aire que atraviesan el interior

Ingresos de luz desde los muros de vidrio y luz cenital.

TEMPERATURA

El museo mantiene un confort térmico gracias a la proximidad del lago, que refresca el entorno, y a la inercia térmica de la cerámica y el hormigón, que regulan el calor interior.

Además del lago natural, una piscina reflectante rodea el edificio y genera un espejo visual que multiplica la percepción de la arquitectura, como si flotara sobre su entorno. Este recurso aporta frescura y humedad al microclima.

AGUA

Frescor del entorno

ACCESIBILIDAD

PRINCIPIOS DEL DISEÑO UNIVERSAL

USO EQUITATIVO

Espacios pensados para todos, sin distinción de capacidades. Informacion facil, recorridos de bajo esfuerzo fisico.

FLEXIBILIDAD EN EL USO

Áreas que se adaptan a distintas actividades y usuarios. Diversidad de actividades culturales.

USO SIMPLE E INTUITIVO

Recorridos fáciles de entender para cualquier visitante. Secuencias intuitiva y articuladas.

INFORMACIÓN PERCEPTIBLE

Señales y orientaciones claras, visibles y auditivas. Recorrido intuitivo gracias al juego con la luz.

TOLERANCIA AL ERROR

Circulaciones seguras que reducen riesgos y accidentes. Barreras adecuadas

BAJO ESFUERZO FÍSICO

Accesos cómodos con rampas y recorridos suaves. De misma manera se implementan ascensores

TAMAÑO Y ESPACIO ADECUADO

Áreas amplias que permiten la movilidad de todos.

CONCLUSIONES

APORTE A LA ARQUITECTURA

01

INTEGRACIÓN CON LA NATURALEZA

El museo se funde con el lago y la montaña, usando el agua como espejo y reforzando la armonía con el entorno.

02

MATERIALIDAD REINTERPRETADA

La cerámica local, combinada con vidrio y acero, transforma lo tradicional en un lenguaje contemporáneo.

03

EXPERIENCIA SENSORIAL

El recorrido en espiral de la oscuridad a la luz, junto con reflejos y ventilación natural, crea una vivencia introspectiva.

04

INCLUSIÓN Y ACCESIBILIDAD

Rampas, ascensores y circulación fluida hacen del museo un espacio abierto y equitativo para todos los usuarios.

05

ESPACIO CULTURAL Y SOCIAL

Más que museo, es un nodo cultural y comunitario, con salas, áreas de encuentro y espacios exteriores.

06

SOSTENIBILIDAD PASIVA

La ventilación cruzada, la inercia térmica y el microclima del lago generan confort sin sistemas invasivos.

07

IDENTIDAD Y ESPIRITUALIDAD

El proyecto refleja la filosofía taoísta de armonía entre hombre y naturaleza, uniendo tradición y modernidad.

08

VOLUMETRÍA FRAGMENTADA Y LIGERA

La forma del edificio, contenida y no imponente, refuerza la contemplación y lo conecta de manera natural con el espacio público.
