A.G.M

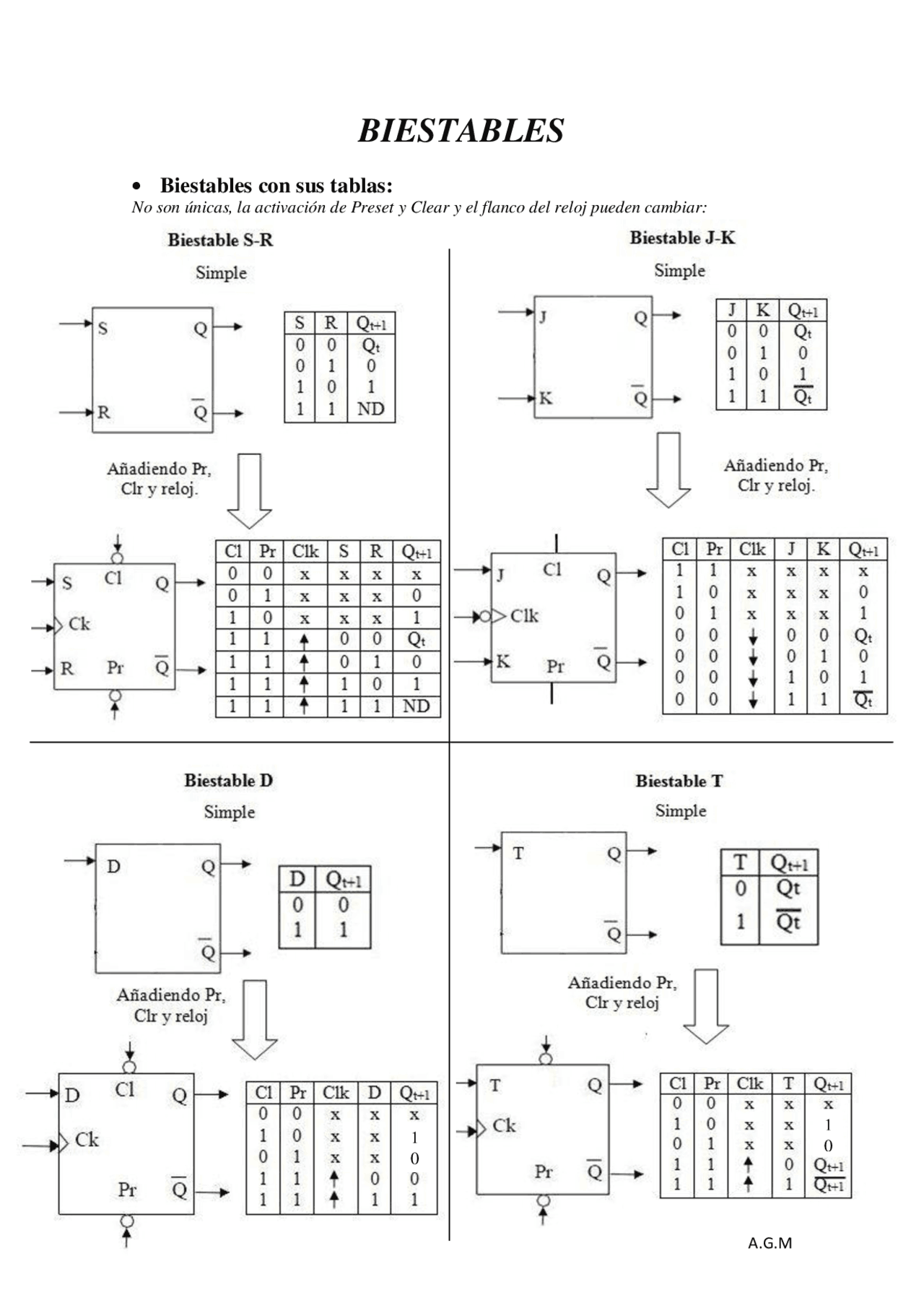

BIESTABLES

 Biestables con sus tablas:

No son únicas, la activación de Preset y Clear y el flanco del reloj pueden cambiar:

1 0

1 0

A.G.M

 Conceptos:

 Qt => Estado actual de la salida del biestable.

 Pr / Clr => Entradas Preset y Clear (asíncronas). Tienen prioridad máxima. No pueden estar activas las dos a la vez. Cuando Preset / Clear esta activa, pone 1 / 0 en la salida del biestable. Cuando ambas están inactivas, el biestable cambia de estado según el reloj (entrada síncrona). Importante : No confundir la activación de Preset / Clear con lo que ponen en la salida. Pueden ser activas a 0 o a 1, pero el valor que ponen en salida cuando están activas es siempre 1 para Preset, 0 para Clear.

Ejemplo: Biestable J-K con entradas asíncronas Preset y Clear activas a nivel alto, y entrada síncrona de reloj activa por flanco de bajada.

En este ejemplo, Clear es activa a nivel alto, es decir, cuando entra un 1, pero cuando se activa, pone un 0 en la salida, no un 1, no se pone el valor de activación, sino el predeterminado, que es 0 para Clear y 1 para Preset.

 Se pueden obtener los dos biestables de una entrada a partir de los de dos:  Un biestable S-R o J-K con sus entradas unidas es un biestable T.  Un biestable S-R o J-K con sus entradas unidas, negando la entrada R o K, es un D.

Cl Pr Clk J K Qt+ 1 1 0 0 0 0 0 1 0 1 0 0 0 0 x x x

x x x 0 0 1 1 x x x 0 1 0 1 x 0 1 Qt 0 1 Qt
