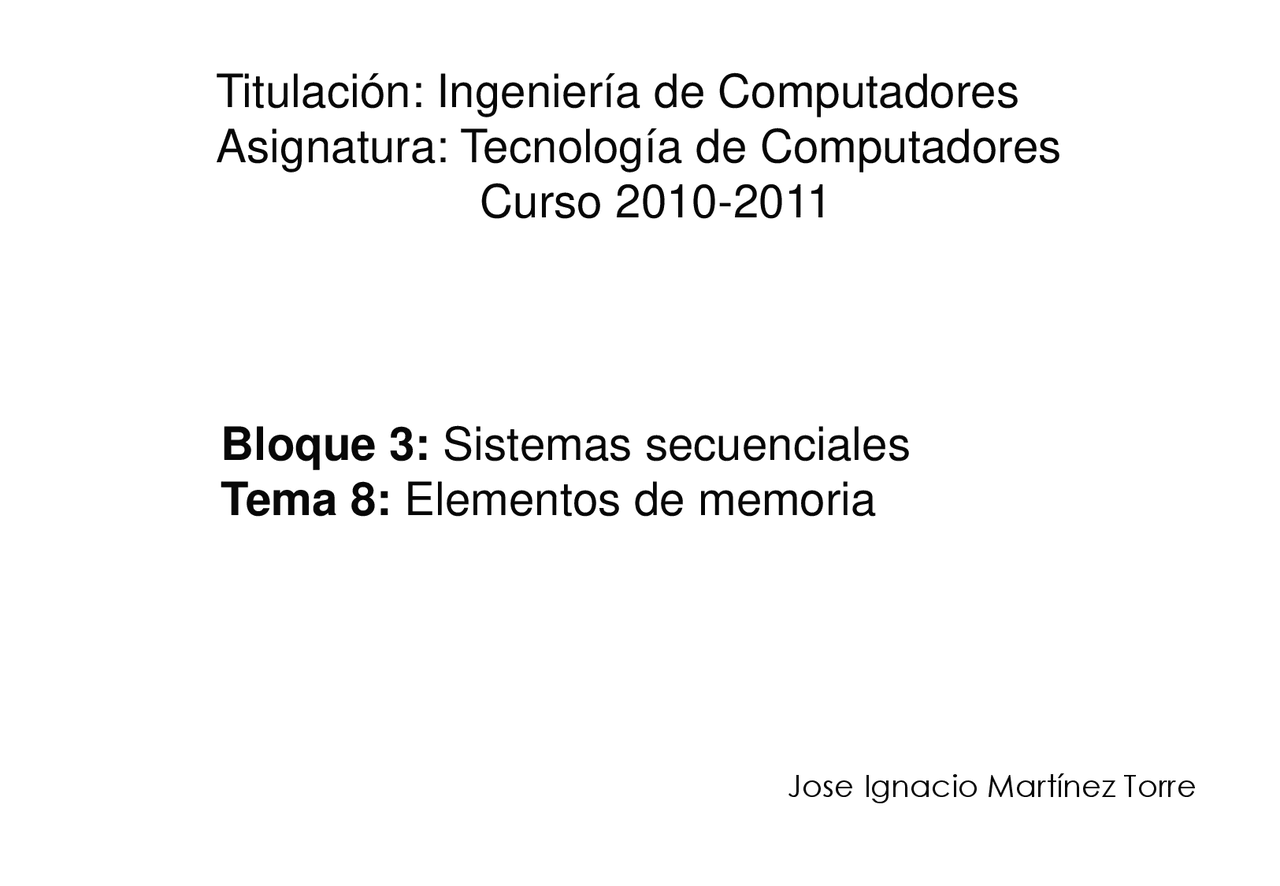

Jose Ignacio Martínez Torre
Titulación: Ingeniería de Computadores
Asignatura: Tecnología de Computadores
Curso 2010-2011
Bloque 3: Sistemas secuenciales
Tema 8: Elementos de memoria
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22

Vista previa parcial del texto

¡Descarga Biestables asíncronos y más Apuntes en PDF de Ingeniería Infórmatica solo en Docsity!

Jose Ignacio Martínez Torre

Titulación: Ingeniería de Computadores Asignatura: Tecnología de Computadores Curso 2010- 2011 Bloque 3: Sistemas secuenciales Tema 8: Elementos de memoria

Índice

 Bibliografía  Introducción  Biestables asíncronos  Biestables síncronos por nivel  Flip-flops  Síntesis de máquinas de estados con flip-flops  Descripción de máquinas de estados en VHDL

Introducción

 Los elementos de memoria básicos se llaman biestables, por que pueden estar en dos posibles estados: con la salida a ‘0’ o a ‘1’.  Según las entradas de datos de que disponen podemos establecer varios tipos de biestables:  S-R: entradas de puesta a 1 (S, set ) y puesta a 0 (R, reset )  J-K: entradas de puesta a 1 (J, set ) y puesta a 0 (K, reset )  D: entrada de datos (D)  T: entrada de inversión o basculamiento ( toggle )  Los biestables pueden ser asíncronos o síncronos:  Asíncronos: cuando cambia cualquiera de las entradas puede cambiar la salida.  Síncronos: la salida puede cambiar sólo cuando la señal de sincronismo lo permite.

Introducción

 Además, dentro de los biestables síncronos se puede diferenciar entre:  Síncronos por nivel: la salida puede cambiar cuando la señal de sincronismo está en un determinado nivel (alto o bajo).  Síncronos por flanco: la salida puede cambiar cuando la señal de sincronismo pasa de un nivel a otro:  Cuando pasa de nivel bajo a alto => síncrono por flanco de subida.  Cuando pasa de nivel alto a bajo => síncrono por flanco de bajada.  Los más utilizados son los biestables síncronos por nivel , y reciben el nombre de flip-flops.  Normalmente los biestables síncronos cuentan con entradas asíncronas que se utilizan para forzar un valor determinado en los mismos al margen del reloj (prevalecen sobre él).  Puesta a 0 asíncrona ( clear , reset )  Puesta a 1 asíncrona ( preset , set )

Biestables asíncronos

Latch SR Nand asíncrono: El latch SR Nand opera con señales activas bajas

Biestables síncronos por nivel

Latch SR Nor síncrono por nivel (gated latch): añadiendo unas puertas AND y una señal de sincronismo C, se puede convertir el Latch SR Nor asíncrono en uno síncrono por nivel.

Biestables síncronos por nivel

Comportamiento indeseado de los biestables disparados por nivel: Desplazamiento de un valor alto X=1 por 3 latches. Comportamiento deseado: 100, 010, 001(/2) 1 2 3 1 1 1 0 0 0 0 0 0 1 2 3 Solución: Flip-flop master-slave o disparados por flanco 1 2 3 Comportamiento obtenido: 111, 000, 000 Se debe a que los latches son transparentes y cuando C=H los cambios en D se propagan

Biestables síncronos por flanco

Flip-flop D master-slave: utilizando dos biestables síncronos por nivel se puede construir un biestable síncrono por flanco. Con Clk=0 el primer D captura y el segundo D no cambia Con Clk=1 al revés 1 2 Este modo de operación implica que se captura D en el flanco de subida del reloj Clk

Biestables síncronos por flanco

1 2 3 1 0 0 1 0 0 0 1 0 0 1 0 0 0 1 0 0 1

Desplazamiento correcto

Biestables síncronos por flanco

Flip-flop D disparado por flanco de subida del reloj: Consiste en añadir al latch convencional dos latches que aseguren que en S y en R nunca se da la condición prohibida.

Biestables síncronos por flanco

Flip-flop D disparado por flanco de subida del reloj con Clear y Preset: 0 0 0 1 1 0 1 1 CLR PRS No permitido Clear (Q=0) Preset (Q=1) ON El Flip-flop D base + 2 entradas adicionales CLR y PRS en las NAND del latch de salida

Flip-Flops

Flip-Flops

Flip Flops

 Modelo VHDL del flip flop JK 20 library ieee; use ieee.std_logic_1164. all ; entity flipflopJK is port (clk, rst, J, K: in std_logic; Q: out std_logic); end flipflopJK; architecture funcional of flipflopJK is signal JK: std_logic_vector(1 downto 0); signal Q_aux: std_logic; begin JK <= J&K; process (clk, rst) begin if rst = '1' then Q_aux <= '0'; elsif rising_edge (clk) then case JK is when "00" => Q_aux <= Q_aux; when "01" => Q_aux <= '0'; when "10" => Q_aux <= '1'; when others => Q_aux <= not Q_aux; end case ; end if ; end process ; Q <= Q_aux; end funcional;
