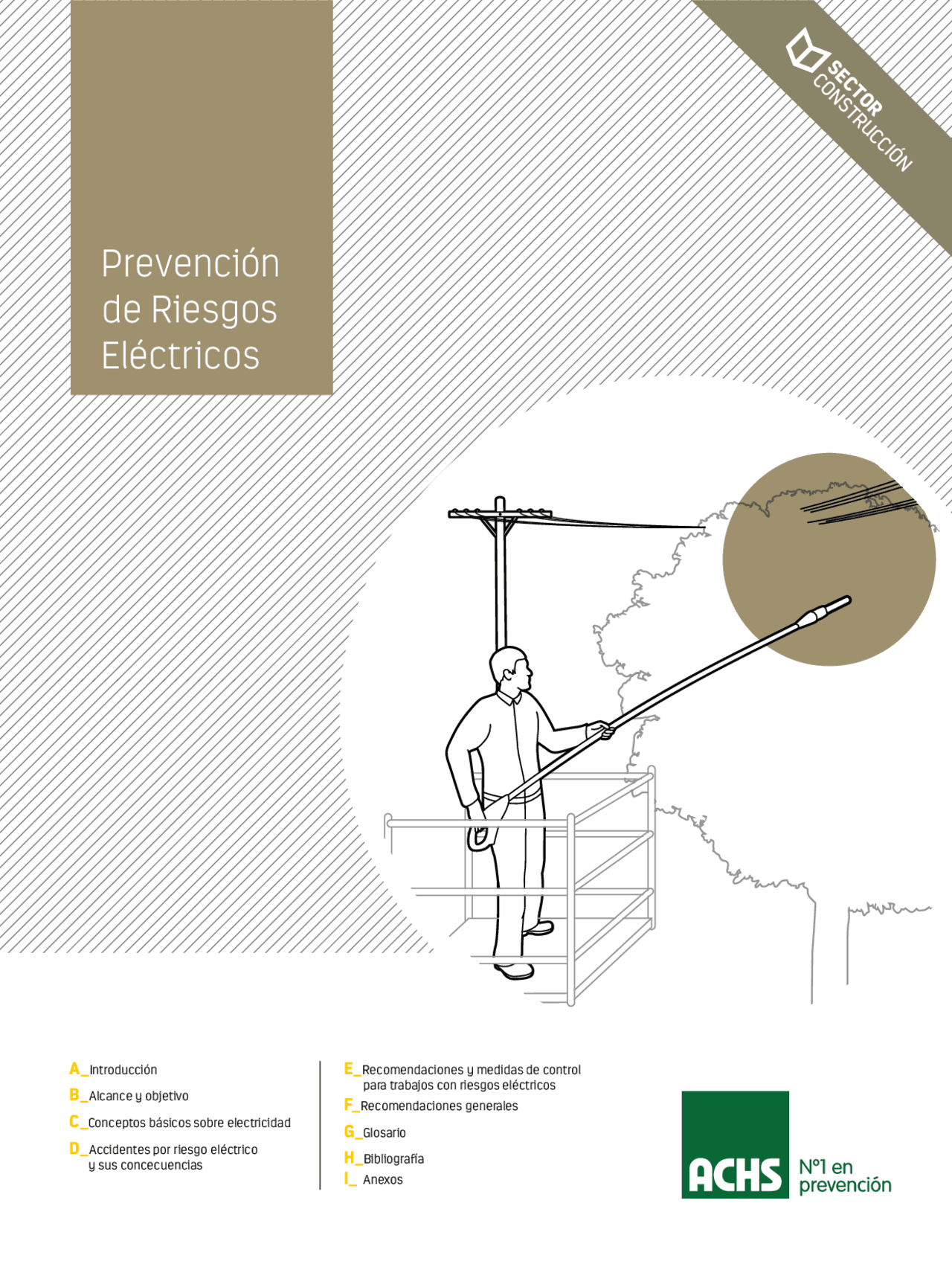

Prevención
de Riesgos
Eléctricos
y sus concecuencias
para trabajos con riesgos eléctricos
_El presente manual tiene como objetivo entregar
información básica para prevenir los riesgos eléctricos
para el sector construcción y, asimismo, usar de modo
seguro las herramientas y equipos eléctricos, controlar
sus riesgos y recomendar medidas preventivas con el fin
de evitar la ocurrencia de accidentes.
A
Introducción
La energía eléctrica es necesaria en toda obra de construcción, ya que es la que permite el uso de iluminación, maquinarias, herramientas y equipos.
Para garantizar la seguridad de las personas y las instalaciones es necesario tener conocimiento sobre qué es y cómo funciona la electricidad, con el fin de identificar los peligros y establecer medidas de control que permitan evitar los accidentes.
Forestal / Maderero Acuícola /Pesca Construcción
Energía /
Telecomunicaciones
Serv. Financieros /
IndustrialComercio /Retail Seguros Educación
4500 4212
4000
3500
3000
2000
1500
500
0
2500
Transporte Servicios Salud
Agrícola
Gubernamental /
Municipal
Minería
50
100
150
200
250
300
0
1725
2730
539 481
525
920
245 (^131 70 202 177 )
252 217 112 44 35 40 31 24 23 11 21 17 15
Nº de Accidentes x Nº Días Perdidos
x
Distribución por rubro, accidentes por contacto eléctrico y DP Año 2009-
En el sector de la construcción se registra una accidentabilidad laboral significativa, donde muchos de los accidentes se producen por contactos eléctricos los que pueden provocar lesiones, incendios e incluso la muerte de personas. El gráfico de la Figura N° 1 muestra el número de accidentes y días perdidos en el sector de construcción, comparativamente con el de otros sectores.
f.01_ Resultados de Accidentabilidad^1
Prevención de Riesgos Eléctricos
A
El gráfico anterior muestra que el sector de la construcción se encuentra dentro de aquellos que lideran el ranking de número de accidentes eléctricos en el período analizado y representa también la segunda mayor cantidad de número de días perdidos, sólo precedido del sector industrial. Los accidentes eléctricos representan un alto potencial de gravedad en este sector.
35,00%
Año 2009 (^) Año 2010 Año 2011 Año 2012
30,00%
25,00%
15,00%
10,00%
5,00%
0,00%
20,00%
Electricista Mantenimiento Supervisor Otro
Electricista Obras Operario Maquinaria Telecomunicaciones
Liniero y Eléctrico (MT y AT) Obreros (cualquier oficio) Usuario de Instalaciones
En el mismo período se ha visto un incremento del número de trabajadores afectados en accidentes graves o fatales, cuyo perfil responde a obreros o personal no electricista que sufre accidentes de consideración, principalmente en líneas eléctricas de distribución cercanas a las instalaciones de faenas, situación reflejada en el gráfico de la Figura N°2.
f.02_ Accidentes por tipo de Oficio
Prevención de Riesgos Eléctricos
B
Alcance
y Objetivo
Alcance
Todos los trabajadores vinculados al sector construcción en que se puedan producir riesgos eléctricos, así como los encargados de seguridad de aquel sector.
1 _
1 _
2 _ Objetivo
Entregar información básica para prevenir los riesgos eléctricos para el sector construcción.
Conceptos básicos
sobre electricidad
El circuito y sus componentes
El camino por el que se desplazan los electrones se denomina circuito eléctrico, un sistema que hace posible controlar la corriente eléctrica. Está definido como un conjunto de elementos interconectados (alambres, interruptores, enchufes, entre otros) que permiten el paso de la corriente eléctrica.
Forma de energía definida como el flujo de electrones que pasan de átomo a átomo a lo largo de un conductor.
B/C
C
EL circuito Está comPuEsto Por:
. Fuente de voltaje o generador: parte que proporciona la corriente eléctrica. Por ejemplo, pilas, baterías, un enchufe de una instalación fija, etc. . Conductor: cables a través de los que fluyen los electrones de un extremo al otro y se utilizan como uniones entre los distintos elementos del circuito. Generalmente son formados por alambres delgados de cobre trenzado y recubiertos por un aislante plástico. . Interruptor: dispositivo que permite maniobrar el circuito conectando y desconectando el paso de la corriente eléctrica. . Receptor, carga o resistencia: punto de consumo de electricidad que recibe el flujo de energía eléctrica y la transforma en calor, luz, movimiento, sonido, etc. Algunos receptores son las lámparas, motores, estufas, máquinas, etc.
2 _ Magnitudes eléctricas básicas
Las magnitudes eléctricas básicas son la tensión o voltaje, la resistencia eléctrica y la intensidad de la corriente.
La corriente eléctrica circula desde los puntos donde la energía es más alta hasta los puntos donde es más baja. Esta diferencia de potencial se llama voltaje o tensión y se mide en voltios (V).
La resistencia eléctrica es la dificultad que opone un cuerpo al paso de la corriente eléctrica. Los materiales que presentan mucha dificultad se llaman aislantes y tienen una resistencia eléctrica elevada. Por el contrario, los conductores son aquellos materiales que oponen poca resistencia al paso de la corriente.
C
3 _
f.04_ Partes de una instalación y dispositivos de protección.
Principales componentes y dispositivos de
protección de una instalación eléctrica
Ducto Tubo galvanizado por donde ingresa el cable de acometida al m edidor de instalación eléctrica.
Interruptor termomagnético Dispositivo de protección de la “instalación eléctrica”, ante sobrecargas y cortocircuitos. instalación eléctrica.
Circuito eléctrico Conjunto de elementos (dispositivos, cables y equipos eléctricos) que salen del tablero de di stribución suministrando energía.
Tablero de distribución
Portalámparas
Tomacorrientes (enchufes)
Caja de medidor Interroptores Elemento de medida del consumo de energía eléctrica y protección general de la instalación.
Puesta a tierra Barra de co bre destinada a descargar la corriente eléctrica de falla a t ierra.
Prevención de Riesgos Eléctricos
C
Existen diferentes dispositivos para proteger los circuitos eléctricos de los cortocircuitos y sobrecargas.
. El fusible
dispositivo que posee en su interior una lámina metálica o un hilo de metal fusible, por ejemplo, plomo. Cuando ocurre el aumento brusco de corriente, el hilo o la lámina se funde y el circuito se abre inmediatamente, es decir, deja de fluir de inmediato la corriente.
. El interruptor automático (disyuntor)
Aparato electro-mecánico de conexión capaz de interrumpir corrientes en las condiciones normales especificadas del circuito, accionando manualmente el interruptor; y corrientes anormales como el cortocircuito o sobrecargas.
Realiza la misma función que un fusible, pero no es necesario sustituirlo por otro nuevo cuando ocurre un cortocircuito o sobrecarga. Cuando los circuitos están protegidos por interruptores automáticos, al corregir la avería, es necesario accionar su palanca y así se restablece el suministro de corriente.
tanto los fusibles como los dispositivos automáticos se ajustan de fábrica para trabajar a una tensión o voltaje y a una carga en amperes determinada, incorporando un dispositivo térmico que abre el mecanismo de conexión del circuito cuando la intensidad de la corriente sobrepasa los límites previamente establecidos.
3.1 _ (^) Dispositivos de protección
. El protector diferencial
interruptor con la capacidad de detectar la diferencia entre la corriente de entrada y salida en un circuito. Cuando esta diferencia supera un valor determinado (sensibilidad) para el que está calibrado (30 mA, 300 mA, o mayores) el dispositivo abre el circuito e interrumpe el paso de la corriente.
En una instalación eléctrica, cuando una persona toca un equipo con falla de aislamiento, la corriente pasa a través del cuerpo de la persona, que al estar en contacto con el suelo hace de conductor y provoca el disparo del diferencial, limitando el tiempo que la persona reciba la descarga eléctrica, por lo que sólo sentirá un calambre. un protector diferencial se reconoce fácilmente al ser más ancho que un automático, contar con dos entradas y dos salidas y además porque siempre cuenta con un botón de prueba.
Es el dispositivo que
disminuye la probabilidad
de muerte por electrocución
y nunca se debe prescindir
de él.
Prevención de Riesgos Eléctricos
C
. Protección IP
Método de protección de equipos que permite responder fácilmente a exigencias del medio ambiente, tales como la penetración de cuerpos extraños que pueden perturbar el funcionamiento mecánico o eléctrico, como la arena, polvo, pequeños animales e insectos voladores o trepadores, agua y otros líquidos que alteran los aislamientos y provocan su degradación, choques mecánicos que pueden deformar o romper las partes frágiles, gases corrosivos del ambiente, campos electromagnéticos radiantes y radiaciones diversas, entre ellas la luz.
Este código permite describir los grados de protección proporcionados por las envolventes contra la proximidad de las partes peligrosas, la penetración de cuerpos sólidos extraños y contra los efectos nocivos del agua.
El código IP se describe en la EN 60529. IP significa
“International Protection”.
Primer Número Protección contra Sólidos.
Segundo Número Protección contra Líquidos.
Tercer Número Protección contra Impactos Mecánicos. (generalmente omitido) (^0) Sin Protección. 0 Sin Protección. (^0) Sin Protección.
1 Protegido contra objetos sólidosde más de 50mm. 1 Protegido contra gotas de aguaque caigan verticalmente. 1 Protegido contra impactosde 0.225 joules.
2 Protegido contra objetos sólidosde más de 12mm. 2 Protegido contra rocíos directosa hasta 15° de la vertical. 2 Protegido contra impactosde 0.375 joules.
3 Protegido contra objetos sólidosde más de 2.5 mm. 3 Protegido contra rocíos directosde hasta 60° de la vertical. 3 Protegido contra impactosde 0.5 joules.
4 Protegido contra objetos sólidosde más de 1 mm. 4
Protegido contra rocíos directos de todas las direcciones - entrada limitada permitida.
4 Protegido contra impactosde 2.0 joules.
5 Protegido contra polvo-entrada limitada permitida. 5
Protegido contra chorros de agua a baja presión de todas l a s d i re c c i o n e s - e n t ra d a limitada permitida.
5 Protegido contra impactos de 6.0 joules.
6 Totalmente protegidocontra polvo. 6
Protegido contra fuertes chorros de agua de todas las direcciones
6 Protegido contra impactosde 20.0 joules.
7 _ 7 Protegido contra los efectos de lainmersión de 15cm. - 1cm. 7 _
8 _ 8 Protegido contra periodos largos de inmersión bajo presión. 8 _
tABLA dE grAdos iP
Así por ejemplo, una terminal con IP-64 está totalmente protegida contra la entrada de polvo y contra rocíos directos de agua de todas las direcciones.
C
Los efectos de un choque eléctrico en un ser humano pueden ser inmediatos o no inmediatos, además de las lesiones indirectas como caídas de altura, golpes de materiales, herramientas o equipos que se proyecten, entre otros.
4 _ (^) Efectos del choque eléctrico en el cuerpo humano
Efectos físicos inmediatos
. Paro cardíaco: Se produce cuando la corriente pasa por el corazón y su efecto en el organismo se traduce en un paro circulatorio por detención cardíaca. . Asfixia: Cuando la corriente eléctrica atraviesa el tórax, se tetaniza el diafragma y como consecuencia de ello los pulmones no tienen capacidad para ingresar aire ni para expulsarlo. . Quemaduras: Internas o externas, por el paso de la intensidad de corriente a través del cuerpo. Se producen zonas de necrosis (tejidos muertos) y las quemaduras pueden llegar a alcanzar órganos profundos, músculos, nervios e incluso a los huesos. . Tetanización: Contracción muscular, que anula la capacidad de reacción muscular, impidiendo la separación voluntaria del punto de contacto (los músculos de las manos y los brazos se contraen sin poder relajarse). . Fibrilación ventricular: Se produce cuando la corriente pasa por el corazón y se traduce en un paro circulatorio por alteración del ritmo cardíaco. El corazón, al funcionar descoordinadamente, no puede bombear sangre. Ello es grave en el cerebro donde es imprescindible una oxigenación continua. . Lesiones permanentes: Producidas por d e s t r u c c i ó n d e l a p a r t e a fe c t a d a d e l sistema nervioso (parálisis, contracturas permanentes, etc.).
Efectos no inmediatos
. Manifestaciones renales: Los riñones pueden quedar bloqueados por las quemaduras, ya que deben eliminar gran cantidad de mioglobina y hemoglobina que les invade después de abandonar los músculos afectados, así como las sustancias tóxicas que resultan de la descomposición de los tejidos destruidos por las quemaduras. . Trastornos cardiovasculares: La descarga eléctrica puede provocar pérdida del ritmo cardíaco y de la conducción aurículo-ventricular e intraventricular, manifestaciones de insuficiencias coronarias agudas que pueden llegar hasta el infarto de miocardio, además de taquicardias, vértigo, cefaleas, etc. . Trastornos nerviosos: La víctima de un choque eléctrico puede sufrir trastornos nerviosos relacionados con pequeñas hemorragias, fruto de la desintegración de la sustancia nerviosa central o medular. Por otra parte, es muy frecuente la aparición de neurosis de tipo funcional más o menos graves, transitorias o permanentes. . Trastornos sensoriales, oculares y auditivos: Trastornos oculares ocasionados por los efectos luminosos y caloríficos del arco eléctrico. En la mayoría de los casos se traducen en manifestaciones inflamatorias del fondo y segmento anterior del ojo. Los trastornos auditivos comprobados pueden llegar hasta la sordera total y se deben generalmente a un traumatismo craneal, a una quemadura grave de alguna parte del cráneo o a trastornos nerviosos.
4.1 _ 4.2 _
C
Contacto indirecto
se produce cuando la persona toma contacto con elementos que accidentalmente están con tensión por algún defecto en su aislación.
Por ejemplo: carcasas o partes metálicas o de la instalación que deben estar aisladas.
Relámpago de Arco Eléctrico
descarga continua entre dos conductores relacionados con una condición peligrosa asociada con la liberación de energía causada por un arco eléctrico.
Este efecto genera altas intensidades de calor (hasta 20.000° C) y proyección de partículas.
Este tipo de contacto puede darse principalmente en instalaciones de alta energía, tales como tableros generales, subestaciones aéreas, cables de distribución eléctrica (aéreos o subterráneos) o cables de alta tensión.
5.2 _ 5.3 _
Contacto indirecto con la carcasa metálica de una betonera. f.08_
Prevención de Riesgos Eléctricos
C
El contacto eléctrico es la circulación de corriente eléctrica a través del cuerpo humano, que pasa a ser conductor formando parte del circuito. Cuando se dan estas condiciones, significa que se ha producido un accidente , cuya gravedad está definida por los siguientes factores:
6 _ Factores que determinan el daño por contacto eléctrico
Intensidad de la corriente que pasa por el cuerpo
A medida que aumentan los valores de la intensidad, las consecuencias son cada vez peores (dificultad respiratoria, fibrilación ventricular, paro cardiaco, paro respiratorio, daños en el sistema nervioso, quemaduras graves, pérdida de conocimiento y muerte).
Tiempo de contacto
A mayor tiempo de contacto el daño es mayor, por lo que las protecciones de corte automático deben actuar con gran rapidez.
Resistencia del cuerpo entre los puntos de contacto
Existen tres tipos de resistencias: la resistencia propia del cuerpo (espesor y dureza de la piel, superficie de contacto, humedad de la piel, etc.), resistencia de contacto (ropa o guantes) y resistencia de salida (calzado o tipo de pavimento, por ejemplo).
Frecuencia de la corriente
La frecuencia de la corriente alterna (utilizada en la industria y en nuestros hogares) puede provocar alteraciones en el ritmo cardiaco, existiendo riesgo de fibrilación ventricular.
Trayectoria de la corriente
Los recorridos de la corriente más habituales son mano-mano o mano-pie. La gravedad de las lesiones va a depender de los órganos internos que atraviese, por ejemplo si traspasa el corazón o pulmones, además de la impedancia relativa, que varía según el recorrido. f.09_ Impedancia interna del organismo para diferentes trayectorias (Ref.: NTP 400)
Prevención de Riesgos Eléctricos
D
(^1) Líneas eléctricas de media y alta tensión
Accidentes por riesgo eléctrico
y sus consecuencias
A partir del análisis de causas de accidentes eléctricos se pueden tomar las medidas de control específicas para controlar los riesgos críticos que pueden generar accidentes eléctricos repetitivos, graves y/o fatales.
son unas de las mayores amenazas en cualquier lugar de trabajo. Se deben identificar las líneas de energía y tomar medidas para evitar el contacto con ellas. Esto incluye los cables subterráneos y las líneas aéreas. Se debe tener especial precaución cuando los objetos, materiales o maquinaria que se utilizan se encuentran cerca de las líneas eléctricas (escaleras, andamios, retroexcavadoras, grúas, entre otros).
riEsgos crÍticos
(^2) cables de alimentación y cables de extensión
3 Herramientas eléctricas
otra fuente de accidentes eléctricos. El trabajo de construcción es difícil y duro, el desgaste de los materiales puede dar lugar a roturas, cables expuestos y cortocircuitos, todo lo cual puede conducir a graves lesiones eléctricas. Los cables deben ser utilizados de la manera correcta y las instalaciones deben conectarse a tierra. Se deben inspeccionar con frecuencia los cables de alimentación para asegurarse de que éstos no presenten fallas. Y, adicionalmente, las protecciones eléctricas, disyuntores y protecciones diferenciales deben encontrarse en buen estado.
representan otro riesgo de accidente eléctrico en las obras de construcción, y por esto deben ser inspeccionadas y mantenidas correctamente. Los trabajadores deben recibir entrenamiento y capacitación sobre cómo utilizarlas (con el cable de alimentación correcto; ante una falla sólo deben ser desarmadas y reparadas por personal especializado y autorizado para ello).
D
A continuación se presentan algunas acciones y/o condiciones inseguras que pueden provocar accidentes por riesgos eléctricos:
1 _ causas más frecuentes de accidentes por riesgos eléctricos
. intervenir una instalación eléctrica sin contar con autorización o sin ser personal electricista calificado autorizado por SEC. . No utilizar herramientas adecuadas, por ejemplo, las aisladas para trabajos eléctricos. . realizar actos temerarios, como trabajar en circuitos “vivos” o energizados. . No usar elementos de protección personal. . utilizar equipos y sistemas eléctricos deteriorados, enchufes quebrados, conductores sin aislación, etc. . inexperiencia o falta de conocimientos. . sobrecargar circuitos, lo que produce un recalentamiento que puede originar un incendio. . utilizar aparatos eléctricos con las manos mojadas o los pies en el agua. . Limpiar o cambiar un accesorio de un equipo o herramienta sin desconectarlo previamente. . Trasladar una escala metálica o cualquier elemento de gran longitud cerca de una línea eléctrica. . No respetar las distancias de seguridad a tendidos eléctricos existentes o contacto con instalaciones subterráneas.
Acciones inseguras Condiciones inseguras
. Fa l t a o m a l fu n c i o n a m i e n t o d e dispositivos de protección, tales como disyuntores termo-magnéticos, protectores diferenciales y sistemas de tierra de protección. . Falta de mantención de equipos y sistemas eléctricos. . Enchufes deteriorados. . uniones defectuosas de conductores o conductores sin aislación. . Equipos en mal estado, deteriorados. . conexiones fraudulentas, sin tablero general. . tableros sobrecargados y carentes de enchufes que cumplan con la norma. . instalaciones eléctricas no reglamentarias. . Alteración de los sistemas de protección.
