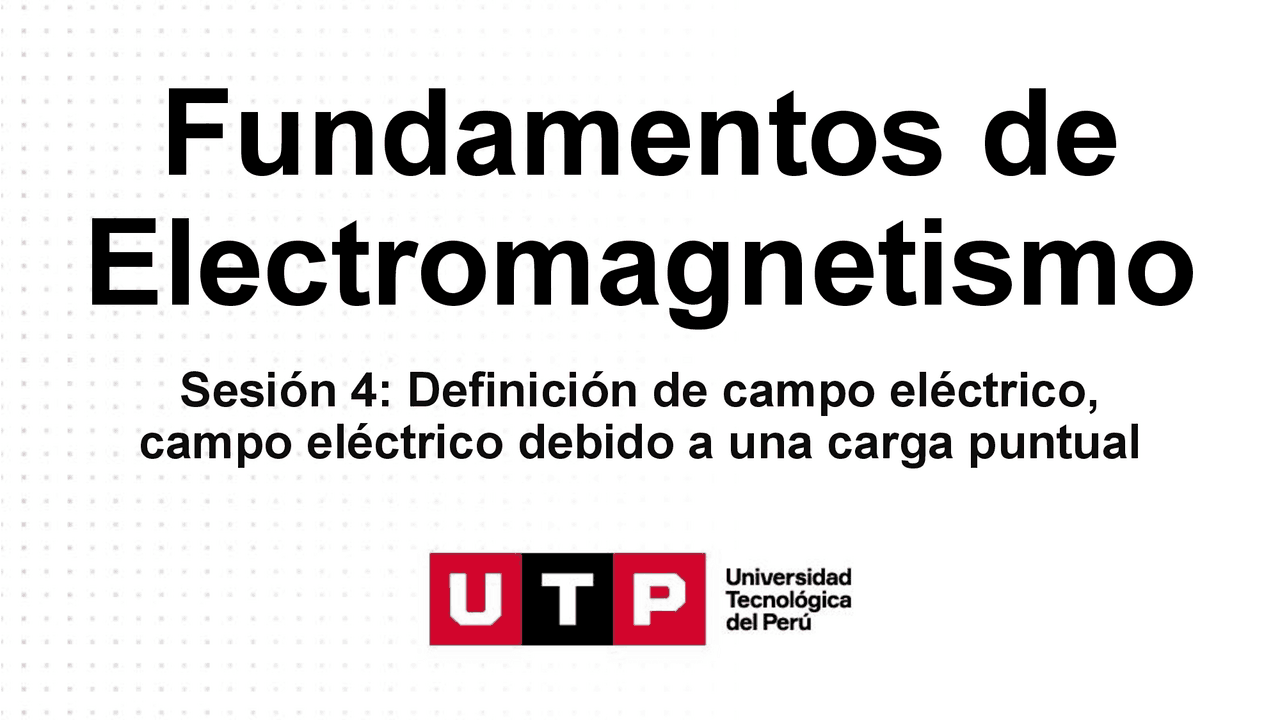

Fundamentos de

Electromagnetismo

Sesión 4 : Definición de campo eléctrico,

campo eléctrico debido a una carga puntual

¡Bienvenid@s!

Memoria

fotográfica

Voy a revisar en mis apuntes ¿Cuáles fueron las ideas más importantes de la sesión anterior? Utilidad

Saberes previos

¿Qué comprende por campo?

¿Cómo se genera un campo eléctrico?

¿Cómo se representa un campo eléctrico?

¿Qué pasa con la luminosidad del foco cuando

estamos cerca? ¿Y cuándo estamos lejos?

¿Observas alguna semejanza con el campo?

Inicio

Utilidad

¿En qué se puede utilizar

el campo eléctrico?

LOGRO DE LA SESIÓN Al finalizar la sesión el estudiante determina el campo eléctrico que produce una carga eléctrica en reposo a su alrededor, a través de la resolución de problemas prácticos.

Transformación

Campo eléctrico y las líneas de campo eléctrico Michael Faraday ( 1791 – 1867 ), uno de los científicos más influyentes en la física del electromagnetismo, fue quien introdujo el concepto visual de "líneas de campo eléctrico" Faraday propuso que las cargas eléctricas generan un "campo eléctrico" a su alrededor , y que este campo puede representarse mediante líneas imaginarias llamadas líneas de campo eléctrico. Estas líneas permiten visualizar:

• La dirección de la fuerza que experimentaría una carga positiva colocada en ese punto.
• La intensidad del campo eléctrico , que es mas intenso donde las líneas están más juntas.

Transformación Campo eléctrico Toda carga eléctrica altera las propiedades del espacio que la rodea, el mismo que adquiere una sensibilidad eléctrica que se pone de manifiesto cuando otra carga ingresa a esta región. Hernández Martín, J. L. (2014). Electricidad: fundamentos y problemas de electrostática, corriente continua, electromagnetismo y corriente alterna: ( ed.). Madrid, RA-MA Editorial. Recuperado de https://elibro.net/es/ereader/utpbiblio/106425?page=40.

Transformación Representación vectorial del campo eléctrico

2

𝑟 Ƹ = 𝑟Ԧ 𝑟 𝑟 Ƹ: 𝑉𝑒𝑐𝑡𝑜𝑟 𝑢𝑛𝑖𝑡𝑎𝑟𝑖𝑜

+

𝒒𝟎 𝐸 𝑞 Ƹ 𝑟 𝑥 𝑦 𝑧

Datos/Observaciones

Transformación

Ejemplo

Encuentre la intensidad del campo eléctrico

a 3 , 00 m de una carga de 3 μC.

Determinar: 𝑬 =?? Interpreta Ecuación :

𝟐

Resolver : Datos q = 3,00 μC r = 3,00 m 𝒌 = 𝟗 × 𝟏𝟎 𝟗 𝑵^ 𝒎 𝟐 𝑪𝟐

Datos/Observaciones Ejemplo

Transformación

Una carga puntual q = - 5 , 0 μC se localiza en el origen. Obtenga el vector de campo eléctrico en el punto del campo x = 2 m, y = - 1 m Determinar: Interpreta Ecuación : Resolver : Datos

Datos/Observaciones

Transformación

Una carga puntual ̶ 4 μC se localiza en 3 ; − 4 ; 5 𝑚. Calcule la fuerza eléctrica sobre una carga de 10 nC localizada en ( 0 ; 3 ; 1 ) y la intensidad de campo eléctrico en ese punto.

Ejemplo

Determinar: Interpreta Ecuación : Resolver : Datos

LISTO PARA MIS PROBLEMAS RETOS

Experiencia Individual

Desarrolla los retos propuestos

Tiempo : 30 min

Práctica
