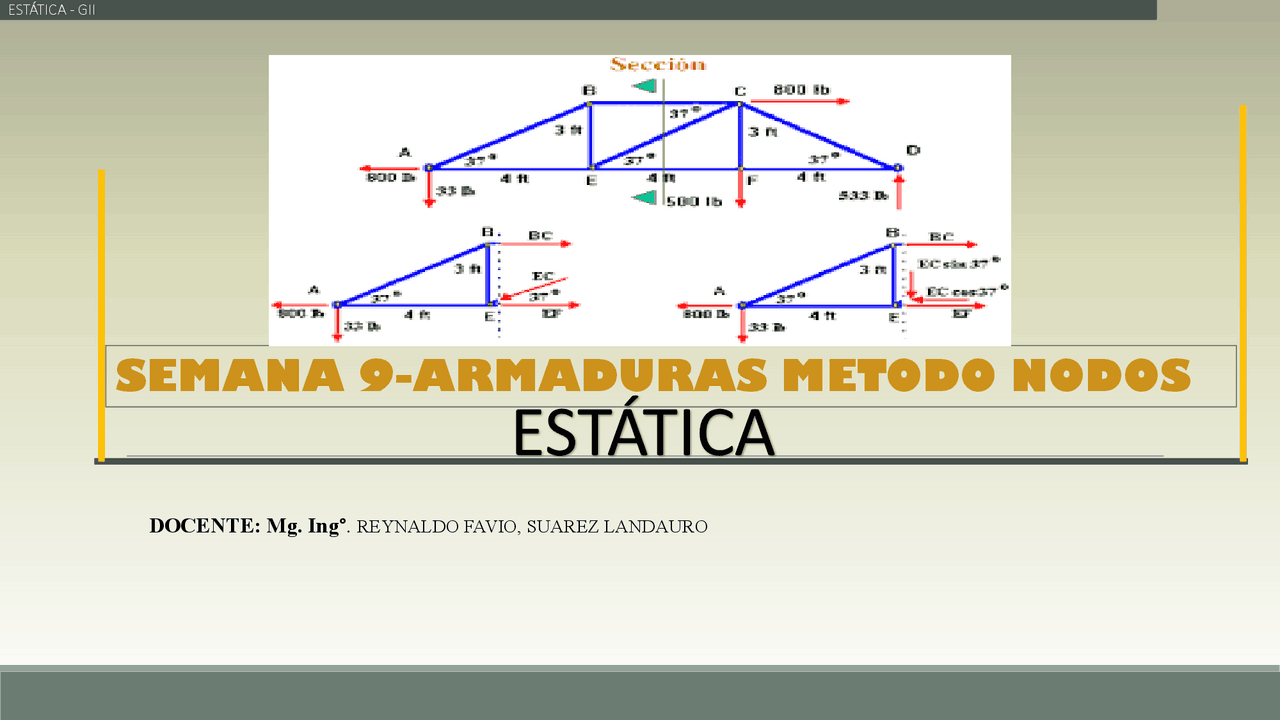

ESTÁTICA - GII DOCENTE: Mg. Ing°. REYNALDO FAVIO, SUAREZ LANDAURO

SEMANA 9-ARMADURAS METODO NODOS

ESTÁTICA

ESTÁTICA - GII

TEMAS SEMANA 9

➢ Definición de una armadura

➢ Armaduras simples

➢ Análisis de armaduras mediante el método de los

nodos

➢ Nodos bajo condiciones especiales de carga

Definición Armaduras La armadura es uno de los principales tipos de estructuras que se usan en la ingeniería. Ésta proporciona una solución práctica y económica para muchas situaciones de ingeniería, en especial para el diseño de puentes y edificios. En la figura 6. 2 a se muestra una armadura típica. Una arma dura consta de elementos rectos que se conectan en nodos. Los elementos de la armadura sólo están conectados en sus extremos; por tanto, ningún elemento continúa más allá de un nodo. Por ejemplo, en la figura 6. 2 a no existe un elemento AB, en su lugar existen dos elementos distintos AD y DB. La mayoría de las estructuras reales están hechas a partir de varias armaduras unidas entre sí para formar una armadura espacial. Cada armadura está diseñada para soportar aquellas cargas que actúan en su plano y, por tan to, pue den ser tratadas como estructuras bidimensionales.

A pesar de que en realidad los elementos están unidos entre sí por medio de conexiones remachadas o soldadas, es común suponer que los elementos están conectados por medio de pernos; por tanto, las fuerzas que actúan en cada uno de los extremos del elemento se reducen a una sola fuerza y no existe un par. De esta forma se su pone que las únicas fuerzas que actúan sobre un elemento de la arma dura son una so la fuerza en cada uno de los extremos del elemento. Entonces, cada elemento puede tratarse como sometido a la acción de dos fuerzas, mientras que la armadura, como un todo, puede considerarse como un grupo de pernos y elementos sujetos a dos fuerzas (figura 6. 2 b). Sobre un elemento individual pueden actuar fuerzas, como las que se muestran en cual quiera de los croquis de la figura 6. 4. En la figura 6. 4 a las fuerzas tienden a es tirar al elemento y éste está en tensión; en la figura 6. 4 b las fuerzas tienden a comprimir al elemento y el mismo está en compresión.

tensión

compresión

ARMADURAS

SIMPLES

ANÁLISIS DE ARMADURAS MEDIANTE EL MÉTODO DE LOS NODOS

ANÁLISIS DE ARMADURAS MEDIANTE EL MÉTODO DE LOS NODOS Tensión Tensión Tensión

EJEMPLO : Halle los esfuerzos en cada elemento y determine

si esta a (C) o (T)

1 .- Determine la fuerza en cada elemento de las armaduras que se muestra en la figura,

por el método de nodo y establezca si los elementos están en tensión o en compresión.

2 .- Determine la fuerza en cada elemento de las armaduras que se muestra en la figura,

por el método de nodo y establezca si los elementos están en tensión o en compresión.
