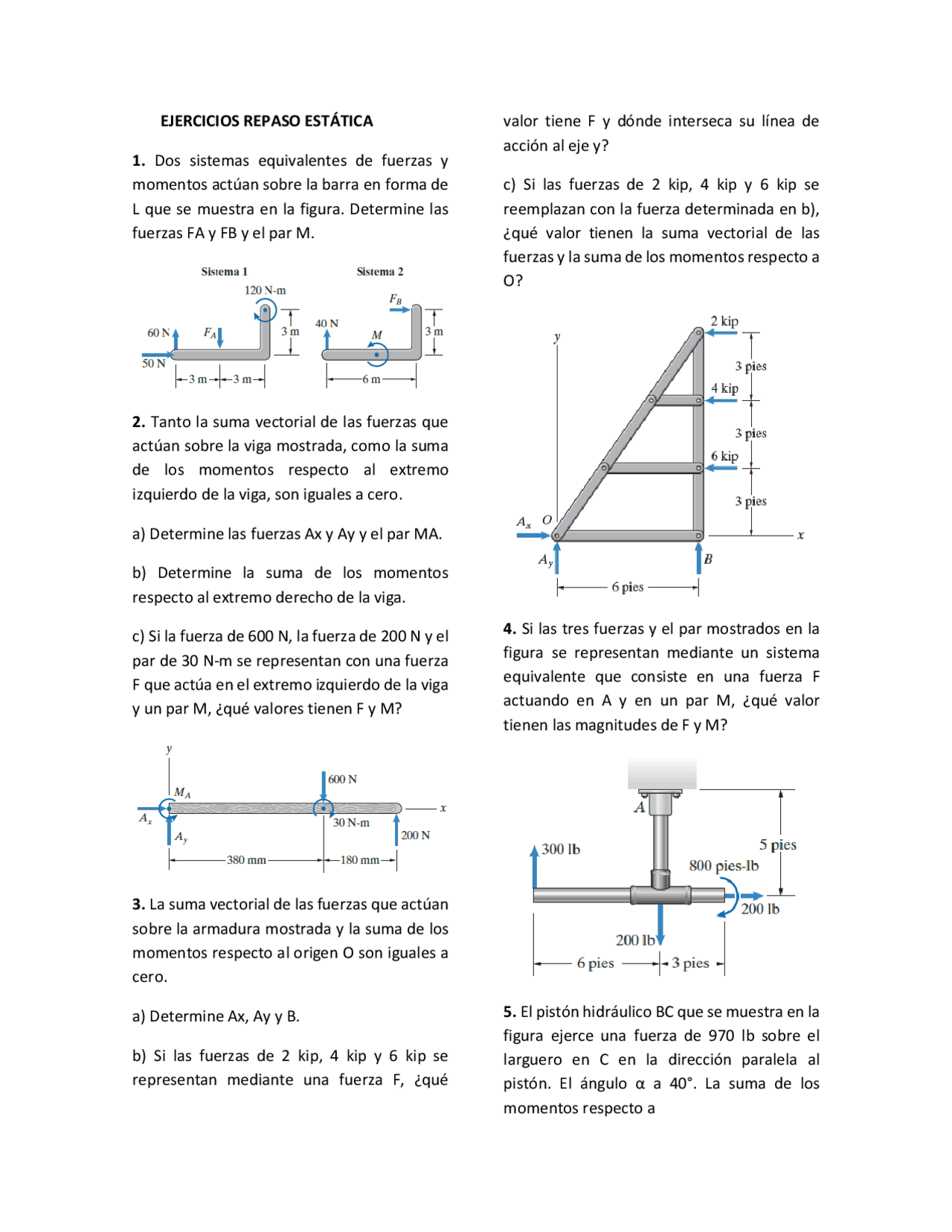

1. Dos sistemas equivalentes de fuerzas y
momentos actúan sobre la barra en forma de
L que se muestra en la figura. Determine las
fuerzas FA y FB y el par M.
2. Tanto la suma vectorial de las fuerzas que
actúan sobre la viga mostrada, como la suma
de los momentos respecto al extremo
izquierdo de la viga, son iguales a cero.
a) Determine las fuerzas Ax y Ay y el par MA.
b) Determine la suma de los momentos
respecto al extremo derecho de la viga.
c) Si la fuerza de 600 N, la fuerza de 200 N y el
par de 30 N-m se representan con una fuerza
F que actúa en el extremo izquierdo de la viga
y un par M, ¿qué valores tienen F y M?
3. La suma vectorial de las fuerzas que actúan
sobre la armadura mostrada y la suma de los
momentos respecto al origen O son iguales a
cero.
a) Determine Ax, Ay y B.
b) Si las fuerzas de 2 kip, 4 kip y 6 kip se
representan mediante una fuerza F, ¿qué
valor tiene F y dónde interseca su línea de
acción al eje y?
c) Si las fuerzas de 2 kip, 4 kip y 6 kip se
reemplazan con la fuerza determinada en b),
¿qué valor tienen la suma vectorial de las
fuerzas y la suma de los momentos respecto a
O?
4. Si las tres fuerzas y el par mostrados en la
figura se representan mediante un sistema
equivalente que consiste en una fuerza F
actuando en A y en un par M, ¿qué valor
tienen las magnitudes de F y M?
5. El pistón hidráulico BC que se muestra en la
figura ejerce una fuerza de 970 lb sobre el
larguero en C en la dirección paralela al
pistón. El ángulo α a 40°. La suma de los
momentos respecto a
EJERCICIOS REPASO ESTÁTICA
