INTRODUCCIÓN.
En estas prácticas comprobaremos lo visto en clase, con lo cual buscamos un mejor o más amplio conocimiento del transistor BJT, le daremos distintos usos y combinaremos con ciertos componentes que nos darán mayor claridad en aplicaciones de dicho componente.
RESUMEN DE LA PRÁCTICA.
Para concretar la práctica realizamos una serie de montajes con sus respectivos cálculos en la cual se deben anexar a este formato en Word, conoceremos las distintas zonas en la que el transistor trabaja, las cuales son activa, corte y saturación. Las prácticas se harán de acuerdo a esta guía y se debe entregar evidencia de lo que se pide adjunto con un informe.
PRÁCTICAS:

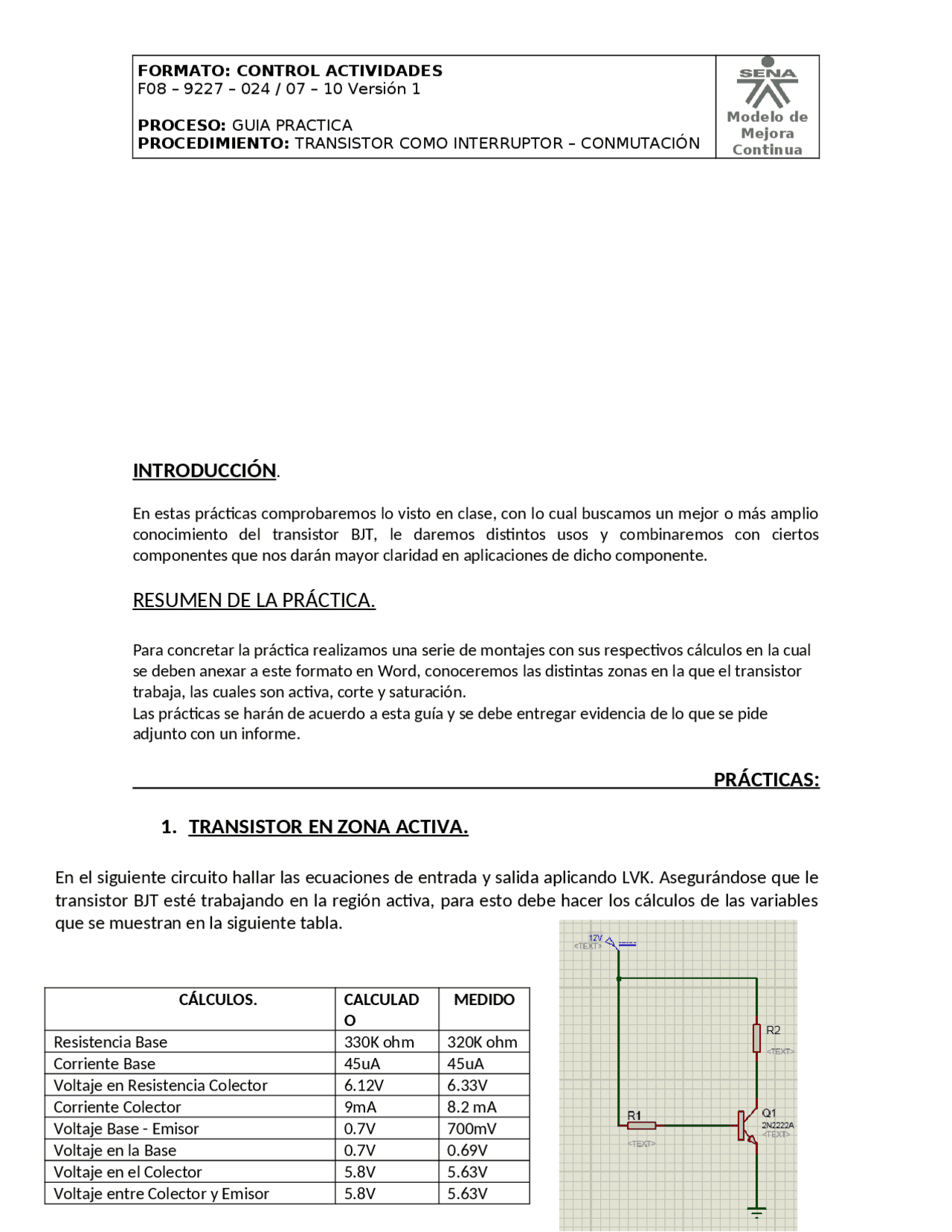

1. TRANSISTOR EN ZONA ACTIVA.
En el siguiente circuito hallar las ecuaciones de entrada y salida aplicando LVK. Asegurándose que le
transistor BJT esté trabajando en la región activa, para esto debe hacer los cálculos de las variables
que se muestran en la siguiente tabla.
CÁLCULOS. CALCULAD
O
MEDIDO
Resistencia Base 330K ohm 320K ohm Corriente Base 45uA 45uA Voltaje en Resistencia Colector 6.12V 6.33V Corriente Colector 9mA 8.2 mA Voltaje Base - Emisor 0.7V 700mV Voltaje en la Base 0.7V 0.69V Voltaje en el Colector 5.8V 5.63V Voltaje entre Colector y Emisor 5.8V 5.63V
F08 – 9227 – 024 / 07 – 10 Versión 1 PROCESO: GUIA PRACTICA PROCEDIMIENTO: TRANSISTOR COMO INTERRUPTOR – CONMUTACIÓN Modelo de Mejora Continua ECUACIONES BÁSICAS.
I C = β I B V BE =0,7 V I C = I E
Aplique LVK en la entrada del circuito para calcular:
I B =¿
Aplique LVK en la salida del circuito para calcular:
V CE =¿
1.1 TRANSISTOR EN CORTE Y SATURACIÓN
Utilizando el circuito anterior que está en zona activa, llévelo a corte y saturación aplicando la regla de diseño para hacer que el circuito esté en saturación, con los valores calculados haga la comparación con los valores respectivos medidos con el pulsador NO en reposo y con el mismo activado EN CORTE
F08 – 9227 – 024 / 07 – 10 Versión 1 PROCESO: GUIA PRACTICA PROCEDIMIENTO: TRANSISTOR COMO INTERRUPTOR – CONMUTACIÓN Modelo de Mejora Continua
1.2 TRANSISTOR EN CORTE Y SATURACIÓN (2N3904)
Realice el Montaje del circuito anterior, para ello utilice un transistor 2N3904, tenga en cuenta la ganancia o BETA del transistor y realice nuevamente los mismos cálculos del punto anterior. Cuando realice el montaje, haga un cuadro comparativo entre los datos teóricos y datos medidos, tanto con el pulsador abierto como cerrado. CÁLCULOS. CALCULAD O Pulsador NC Pulsador NO Resistencia Base Corriente Base Voltaje en Resistencia Colector Corriente Colector Voltaje Base - Emisor Voltaje en la Base Voltaje en el Colector Voltaje Colector y Emisor
F08 – 9227 – 024 / 07 – 10 Versión 1 PROCESO: GUIA PRACTICA PROCEDIMIENTO: TRANSISTOR COMO INTERRUPTOR – CONMUTACIÓN Modelo de Mejora Continua
1.3 TRANSISTOR EN CONMUTACION CON LED EN COLECTOR
Realice el montaje del siguiente circuito y hacer los cálculos necesarios para definir la resistencia de base, para poner a trabajar el transistor en corte y saturación, basándose en la tabla anterior. SATURACION CORTE
2. REALICE LOS
SIGUENTES MONTAJES
QUE LLEVAN EMR
(RELÉ
ELECTROMECÁNICO) Y
SSR (RELÉ DE ESTADO
SÓLIDO)
Realizar los cálculos pertinentes para poner a trabajar el transistor en corte y saturación. De esta forma poder excitar la bobina activando los contactos del relé de 12VDC.
2.1 TRANSISTOR EN CONMUTACION CON RELE PARA EL CONTROL DE
ENCENDIDO DE UN BOMBILLO A 120V AC.
Calcule el valor de la RB asumiendo la XL = 900Ω
CÁLCULOS. CALCULADO MEDIDO
Resistencia Base 100Komh Corriente Base 113uA Resistencia Colector 680ohm Voltaje en el LED 1.8V Corriente Colector 22 mA Voltaje Base - Emisor 0.7V Voltaje en la R del LED 10.2V Voltaje en Colector Emisor 0V CÁLCULOS. CALCULADO MEDIDO Resistencia Base 110Komh Corriente Base 0A Resistencia Colector 680ohm Voltaje en el LED 0V Corriente Colector 0A Voltaje Base - Emisor 0 V Voltaje en la R del LED 0V Voltaje en Colector Emisor 12V CÁLCULOS. CALCULADO MEDIDO Resistencia Base 43 Kohm Corriente Base 250uA Resistencia bobina 900 ohm Voltaje Base - Emisor 0.7V Voltaje en la Base 0.7V Voltaje en la bobina 12V Diodo volante 12V
F08 – 9227 – 024 / 07 – 10 Versión 1 PROCESO: GUIA PRACTICA PROCEDIMIENTO: TRANSISTOR COMO INTERRUPTOR – CONMUTACIÓN Modelo de Mejora Continua
2.4 TRANSISTOR EN CONMUTACION CON RELE DE ESTADO SÓLIDO
PARA CONTROL DE ENCENDIDO DE UN BOMBILLO DE 120V AC CON
LDR A LUZ.
Montar el circuito como se muestra en el siguiente esquemático y explique el funcionamiento del mismo.
F08 – 9227 – 024 / 07 – 10 Versión 1 PROCESO: GUIA PRACTICA PROCEDIMIENTO: TRANSISTOR COMO INTERRUPTOR – CONMUTACIÓN Modelo de Mejora Continua
2.5 TRANSISTOR EN CONMUTACION CON RELE DE ESTADO SÓLIDO
PARA CONTROL DE ENCENDIDO DE UN BOMBILLO DE 120V AC CON
LDR A OSCURIDAD.
Montar el circuito tal y como se muestra en la simulación:
3. CONCLUSIONES
DESARROLLADO POR:
EVER JOSE LINARES MENDINUETA.
