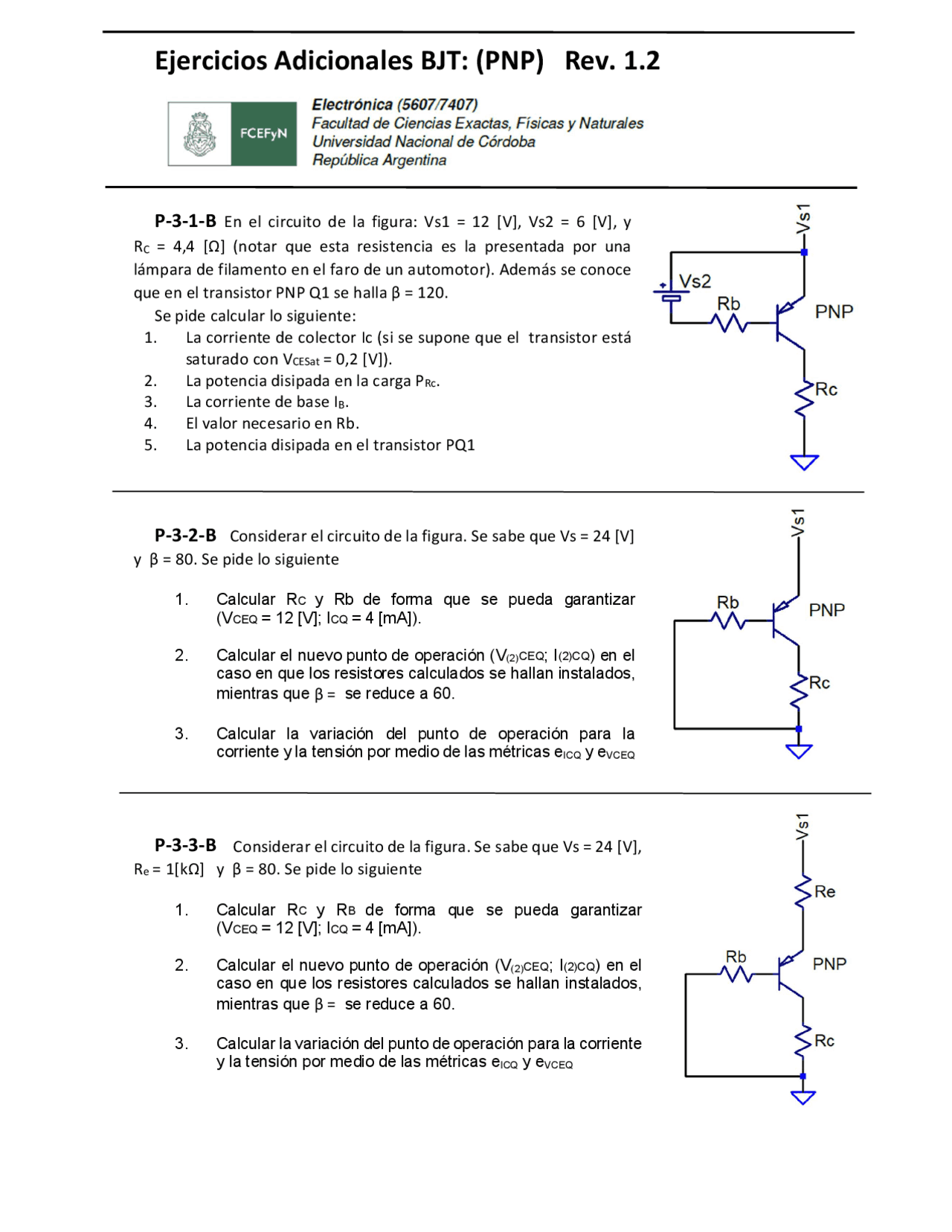

Ejercicios Adicionales BJT: (PNP) Rev. 1.
P-3-1-B En el circuito de la figura: Vs1 = 12 [V], Vs2 = 6 [V], y
RC = 4,4 [Ω] (notar que esta resistencia es la presentada por una lámpara de filamento en el faro de un automotor). Además se conoce que en el transistor PNP Q1 se halla β = 120. Se pide calcular lo siguiente:
- La corriente de colector Ic (si se supone que el transistor está saturado con VCESat = 0,2 [V]).
- La potencia disipada en la carga PRc.
- La corriente de base IB.
- El valor necesario en Rb.
- La potencia disipada en el transistor PQ
P-3-2-B Considerar el circuito de la figura. Se sabe que Vs = 24 [V]
y β = 80. Se pide lo siguiente
- Calcular RC y Rb de forma que se pueda garantizar (VCEQ = 12 [V]; ICQ = 4 [mA]).
- Calcular el nuevo punto de operación (V(2)CEQ; I(2)CQ) en el caso en que los resistores calculados se hallan instalados, mientras que β = se reduce a 60.
- Calcular la variación del punto de operación para la corriente y la tensión por medio de las métricas eICQ y eVCEQ
P-3-3-B Considerar el circuito de la figura. Se sabe que Vs = 24 [V],
Re = 1[kΩ] y β = 80. Se pide lo siguiente
- Calcular RC y RB de forma que se pueda garantizar (VCEQ = 12 [V]; ICQ = 4 [mA]).
- Calcular el nuevo punto de operación (V(2)CEQ; I(2)CQ) en el caso en que los resistores calculados se hallan instalados, mientras que β = se reduce a 60.
- Calcular la variación del punto de operación para la corriente y la tensión por medio de las métricas eICQ y eVCEQ
P-3-4-B Considerar el circuito de la figura. Se sabe que Vs = 24 [V],
Re = 1 [kΩ] y β = 80. Se pide lo siguiente
- Calcular RC R 1 y R 2 de forma que se pueda garantizar (VCEQ = 12 [V]; ICQ = 4 [mA]).
- Calcular el nuevo punto de operación (V(2)CEQ; I(2)CQ) en el caso en que los resistores calculados se hallan instalados, mientras que β = se reduce a 60.
- Calcular la variación del punto de operación para la corriente y la tensión por medio de las métricas eICQ y eVCEQ
P-3-5-B Se tiene un circuito conformado por un
transistor PNP en configuración de emisor común, sin resistencia de emisor, y con polarización fija, como el de la figura. Se tiene Vs1 = 16 [V], VCESat = 0,25 [V] y RC = 480 [Ω]. Se pide calcular el punto de operación que lograría una excursión simétrica máxima. Nota: la excursión simétrica máxima ocurriría si ICQ = ICQmax / 2
P-3-6-B En el circuito de la figura: Vs1 = 24 [V], R1 = 27 [kΩ],
R2 = 2,2 [kΩ], RC =15 [kΩ], Re = 1,5 [kΩ], β = 100, C1 = 10 [μF], C2 =10 [μF], y CE = 10 [μF]. Se indican las siguientes consignas.
- Determinar el punto de operación (VCEQ; ICQ) y la potencia media disipada PQ1.
- Trazar la recta de carga.
Soluciones
P-3-1-B IC=2,68A PRC=31,65W
IB=22,3mA Rb=237,15Ω PQ1=536,4mW P-3-2-B Rc=3kΩ Rb=466kΩ (V(2)CEQ; I(2)CQ)=( 15V ; 3mA ) eICQ=-25% eVCEQ=+25% P-3-3-B Rc=1,988kΩ Rb=385kΩ (V(2)CEQ; I(2)CQ)=( 14,58V ; 3,13mA ) eICQ=-21.64% eVCEQ=+21.53% P-3-4-B Alternativa I: Rc=1,988kΩ R1=29,9kΩ R2=8kΩ (V(2)CEQ; I(2)CQ)=( 12,31V ; 3,89mA ) eICQ=-2,7% eVCEQ=+2,6% Alternativa II: Rc=1,988kΩ R1=4,01kΩ R2=1kΩ (V(2)CEQ; I(2)CQ)=( 12,07V ; 3,97mA ) eICQ=-0,7% eVCEQ=+0,6% P-3-5-B (VCEQ; ICQ)=( 7,88V ; 16,4mA ) P-3-6-B (VCEQ; ICQ)=( 12,08V ; 722μA ) PQ1= 8,72mW P-3-7-B Exacto: Re=476Ω R1=35,77kΩ R2=5,71kΩ Aproximado: (IE=IC Ib<<IR2) Re=480Ω R1=38,83kΩ R2=5,76kΩ P-3-8-B Zi=574 Ω Zo=813 Ω Av=-169, P-3-9-B Exacto: Re=656Ω R1=58,69kΩ R2=9,83kΩ Aproximado: (IE=IC Ib<<IR2) Re=660Ω R1=63,43kΩ R2=9,9kΩ
