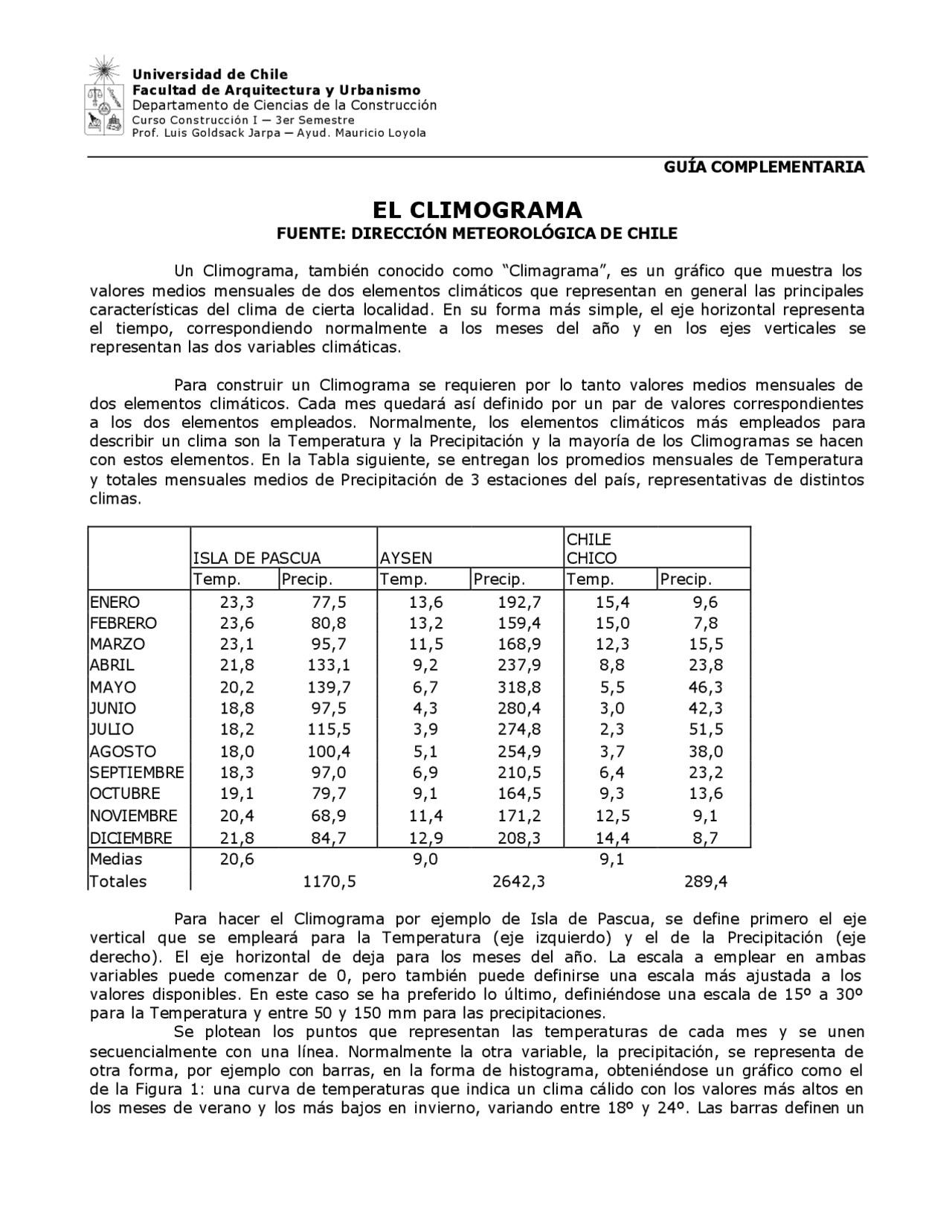

Universidad de Chile Facultad de Arquitectura y Urbanismo Departamento de Ciencias de la Construcción Curso Construcción I — 3er Semestre Prof. Luis Goldsack Jarpa — Ayud. Mauricio Loyola
GUÍA COMPLEMENTARIA
EL CLIMOGRAMA
FUENTE: DIRECCIÓN METEOROLÓGICA DE CHILE
Un Climograma, también conocido como “Climagrama”, es un gráfico que muestra los valores medios mensuales de dos elementos climáticos que representan en general las principales características del clima de cierta localidad. En su forma más simple, el eje horizontal representa el tiempo, correspondiendo normalmente a los meses del año y en los ejes verticales se representan las dos variables climáticas.
Para construir un Climograma se requieren por lo tanto valores medios mensuales de dos elementos climáticos. Cada mes quedará así definido por un par de valores correspondientes a los dos elementos empleados. Normalmente, los elementos climáticos más empleados para describir un clima son la Temperatura y la Precipitación y la mayoría de los Climogramas se hacen con estos elementos. En la Tabla siguiente, se entregan los promedios mensuales de Temperatura y totales mensuales medios de Precipitación de 3 estaciones del país, representativas de distintos climas.
ISLA DE PASCUA AYSEN
CHILE
CHICO
Temp. Precip. Temp. Precip. Temp. Precip.
ENERO 23,3 77,5 13,6 192,7 15,4 9, FEBRERO 23,6 80,8 13,2 159,4 15,0 7,
MARZO 23,1 95,7 11,5 168,9 12,3 15, ABRIL 21,8 133,1 9,2 237,9 8,8 23,
MAYO 20,2 139,7 6,7 318,8 5,5 46,
JUNIO 18,8 97,5 4,3 280,4 3,0 42, JULIO 18,2 115,5 3,9 274,8 2,3 51,
AGOSTO 18,0 100,4 5,1 254,9 3,7 38, SEPTIEMBRE 18,3 97,0 6,9 210,5 6,4 23,
OCTUBRE 19,1 79,7 9,1 164,5 9,3 13,
NOVIEMBRE 20,4 68,9 11,4 171,2 12,5 9,
DICIEMBRE 21,8 84,7 12,9 208,3 14,4 8,
Medias 20,6 9,0 9,
Totales 1170,5 2642,3 289,
Para hacer el Climograma por ejemplo de Isla de Pascua, se define primero el eje vertical que se empleará para la Temperatura (eje izquierdo) y el de la Precipitación (eje derecho). El eje horizontal de deja para los meses del año. La escala a emplear en ambas variables puede comenzar de 0, pero también puede definirse una escala más ajustada a los valores disponibles. En este caso se ha preferido lo último, definiéndose una escala de 15º a 30º para la Temperatura y entre 50 y 150 mm para las precipitaciones. Se plotean los puntos que representan las temperaturas de cada mes y se unen secuencialmente con una línea. Normalmente la otra variable, la precipitación, se representa de otra forma, por ejemplo con barras, en la forma de histograma, obteniéndose un gráfico como el de la Figura 1: una curva de temperaturas que indica un clima cálido con los valores más altos en los meses de verano y los más bajos en invierno, variando entre 18º y 24º. Las barras definen un
clima lluvioso todo el año, con totales mensuales promedio superiores a 60 mm. y precipitaciones más abundantes entre abril y agosto.
Figura 1: Climograma de Isla de Pascua
15,
16,
17,
18,
19,
20,
21,
22,
23,
24,
25,
Temperatura (°C) 50
60
70
80
90
100
110
120
130
140
(^150) Precipitación (mm)
Precip. Temp.
En un mismo Climograma se pueden representar las características climáticas de dos localidades distintas, empleando distintos colores para cada zona. En la Figura 2 se muestra el mismo Climograma anterior de Isla de Pascua, junto con el de Chile Chico, con características claramente diferentes. En este caso se definieron las escalas de valores de modo que comprendan los rangos de variación de las dos estaciones. Así, para la Temperatura se definió una escala de 0º a 25º y para la Precipitación desde 0 mm. a 160 mm.
Fifura 2: Climogramas de 2 localidades
0,
5,
10,
15,
20,
25,
Temperatura (°C)
0
20
40
60
80
100
120
140
160
Precipitación (mm)
Precip-Isla Pascua Precip-Chile Chico Temp-Isla Pascua Temp-Chile Chico
Figura 4: Climograma cartesiano de Isla de
Pascua
50
70
90
110
130
150
170
190
15 16 17 18 19 20 21 22 23 24 25 Temperatura (°C)
Precipitación (mm)
Aquí se observa que la ma yoría de los puntos caen en los cuadrantes III y IV, es decir, en los meses en que las temperaturas son más altas, las precipitaciones son más bajas y en cambio, los meses más fríos (junio a octubre) no son precisamente los más lluviosos. Los meses más lluviosos, que caen en el cuadrante II, son a su vez de temperaturas iguales o superiores a la media anual.
Se puede hacer el Climograma de 2 o más localidades en un mismo diagrama, para lo que habrá que definir el rango de variación de los ejes en función de los valores climatológicos de todas esas localidades. Por ejemplo aquí se elaborará el Climograma de las 3 localidades de la tabla, para lo que se define a un rango conveniente para las escalas de 0º a 25º para la temperatura y de 0 a 200 mm para las precitaciones. Luego se procede de la misma forma indicada en el ejemplo anterior para las demás estaciones, obteniéndose los 3 climogramas como se muestran en la Figura 5
El Climograma de Chile Chico se localiza en el cuadrante III, correspondiendo a valores bajos tanto de temperatura como de precipitación. El de Aysén presenta valores similares de temperatura, pero precipitaciones mucho más abundantes, ubicándose en el cuadrante I, mientras que el de Isla de Pascua muestra valores altos de temperatura, pero valores de precipitación inferiores a los de Aysén, aunque claramente superiores a los de Chile Chico y se localiza en el cuadrante IV.
Figura 5: Climogramas cartesianos
0
20
40
60
80
100
120
140
160
180
200
220
240 260
280 300
320
340
0 2 4 6 8 10 12 14 16 18 20 22 24 26 Temperatura (°C)
Precipitación (mm)
ISLA DE PASCUA CHILE CHICO AYSEN
En el Climograma de Aysén, se observa que la curva se cruza en el tramo que va del mes de marzo a abril con el tramo que va de noviembre a diciembre, lo que indica que a fines de marzo, las condiciones de temperatura y precipitación son similares a las de fines de noviembre.
También se puede construir un Climograma cartesiano empleando otros elementos climáticos. En la Figura 6 se muestra un Climograma de Iquique, obtenido con los valores medios de intensidad del viento y radiación solar.
Figura 6: Climograma de Iquique
3000
4000
5000
6000
7000
8000
5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9, I N T E N S I D A D D E L V I E N T O ( N u d o s )
