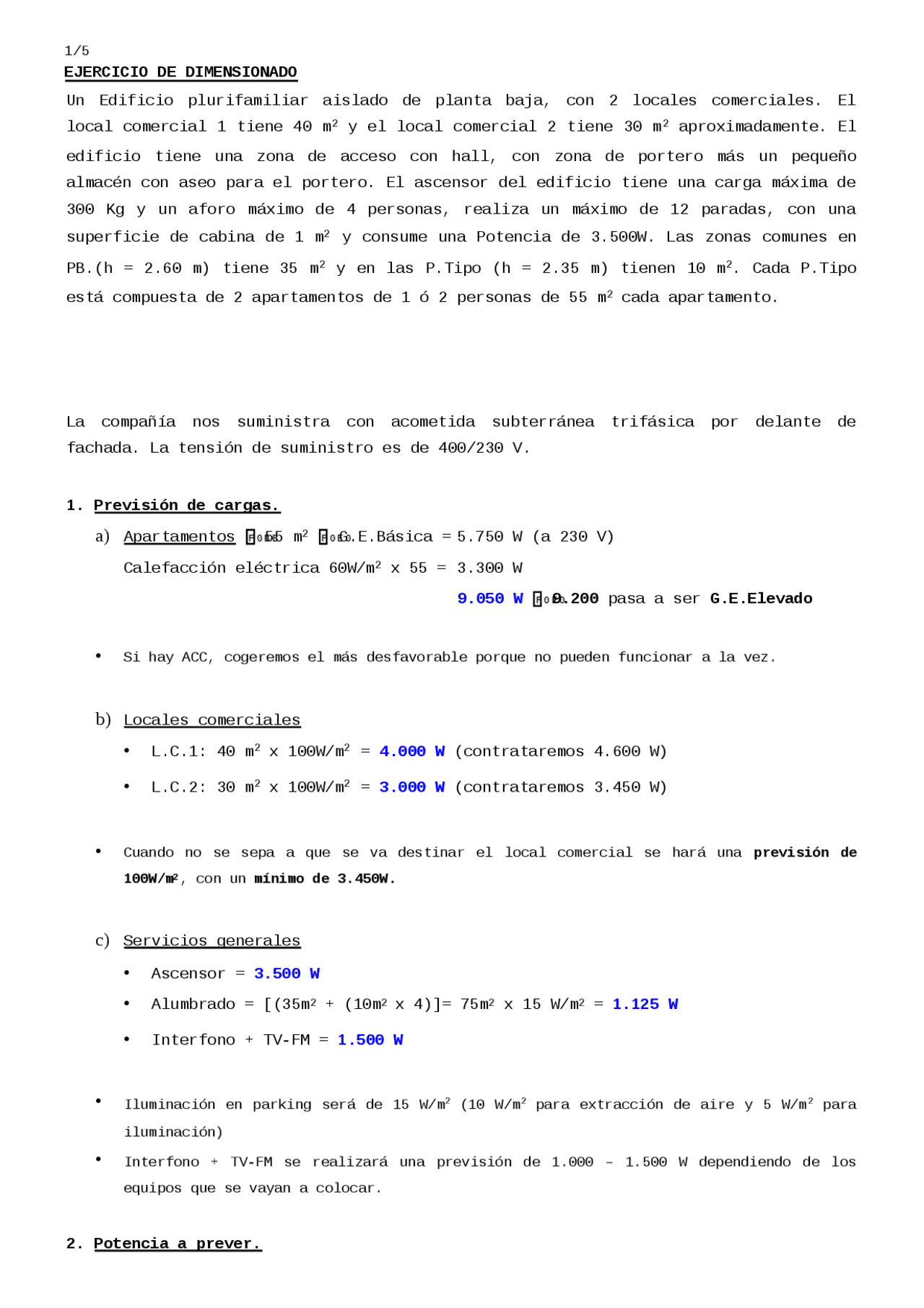

EJERCICIO DE DIMENSIONADO
Un Edificio plurifamiliar aislado de planta baja, con 2 locales comerciales. El
local comercial 1 tiene 40 m2 y el local comercial 2 tiene 30 m2 aproximadamente. El
edificio tiene una zona de acceso con hall, con zona de portero más un pequeño
almacén con aseo para el portero. El ascensor del edificio tiene una carga máxima de
300 Kg y un aforo máximo de 4 personas, realiza un máximo de 12 paradas, con una
superficie de cabina de 1 m2 y consume una Potencia de 3.500W. Las zonas comunes en
PB.(h = 2.60 m) tiene 35 m2 y en las P.Tipo (h = 2.35 m) tienen 10 m2. Cada P.Tipo
está compuesta de 2 apartamentos de 1 ó 2 personas de 55 m2 cada apartamento.
La compañía nos suministra con acometida subterránea trifásica por delante de
fachada. La tensión de suministro es de 400/230 V.
1. Previsión de cargas.
a) Apartamentos F0 B B 55 m2 F 0 E 0 G.E.Básica = 5.750 W (a 230 V)
Calefacción eléctrica 60W/m2 x 55 = 3.300 W
9.050 W F0 E 0 9.200 pasa a ser G.E.Elevado
•Si hay ACC, cogeremos el más desfavorable porque no pueden funcionar a la vez.
b) Locales comerciales
•L.C.1: 40 m2 x 100W/m2 = 4.000 W (contrataremos 4.600 W)
•L.C.2: 30 m2 x 100W/m2 = 3.000 W (contrataremos 3.450 W)
•Cuando no se sepa a que se va destinar el local comercial se hará una previsión de
100W/m2, con un mínimo de 3.450W.
c) Servicios generales
•Ascensor = 3.500 W
•Alumbrado = [(35m2 + (10m2 x 4)]= 75m2 x 15 W/m2 = 1.125 W
•Interfono + TV-FM = 1.500 W
•Iluminación en parking será de 15 W/m2 (10 W/m2 para extracción de aire y 5 W/m 2 para
iluminación)
•Interfono + TV-FM se realizará una previsión de 1.000 – 1.500 W dependiendo de los
equipos que se vayan a colocar.
2. Potencia a prever.
