1. TOTS ELS PLÀNOLS GENERALS I DE DETALL NECESSARIS PER DEFINIR LA NOVA INSTAL.LACIÓ
2. CALCULS JUSTIFICATIUS DE LA NOVA INSTAL.LACIÓ

- LÍNIA GENERAL D’ALIMENTACIÓ (LGA )

Colocaremos el razado por zonas de uso comunitario i el más corto i recto

Posible.

Soterraño o arreo

• SOTERRADA. En tubos polietileno
  • En tubos encastats, LGA instalada en el interior de un tubo de PVC

Serie B. Diámetro exterior (75 110 125 140mm)

• Al interior de canal protector, la tapa de la cual tiene que abrirse con

n

Estría.

• Al interior de conductos cerrados de obra de fabrica.

DERIVACIONES INDIVIDUALES:

-tienen que pasar por sitios de uso comunitario. Tubos de PVC blindados.

• en caso de que los tubos van verticalmente lo harán en canales o conductos de

Obra de fábrica.

(RF-120) de uso exclusivo, encastats o adosados al hueco de la escalera o zonas

De uso comunitario.

• se dispondrá en cada tres plantas como mini un elemento corta fuego (no

Ventilado) i tapado.de registro (EI ≥ 30, ample ≥ ample canal;; alçària ≥ 0,30 m

La parte superior a 0,20 m de falso techo como a mínimo.

• el acabado de los conductos tiene que ser enguiscado o arrebozado.

INSTALACIÓN INTERIOR:

- Cuadro interior de la unidad privativa: se era colocado sobre una pared nunca

sobre un enva.

• Entre canalizaciones eléctricas i no eléctrica: distancia ≥ 3 cm
• se dispondrán de registros en tramos rectos cada 15m como máximo (3 corvas como

max entre dos registros).

• en las cámaras húmedas se tendrá en cuenta los volúmenes de protección.
• Tubos flexibles: No pueden tener empalmes entre los registros ni en la cajas de

mecanismos.

• Encastat : el tubo debe fijarse al fondo de una regata abierta al paramento, cubierta

con yeso Rec. yeso: >= 1 cm.

• Sobre sostremort : el tubo tiene que quedar fijado al suelo o recalzado en el cel ras.
• Sobre pavimento : El tubo tiene que quedar recalzado sobre el pavimento base.

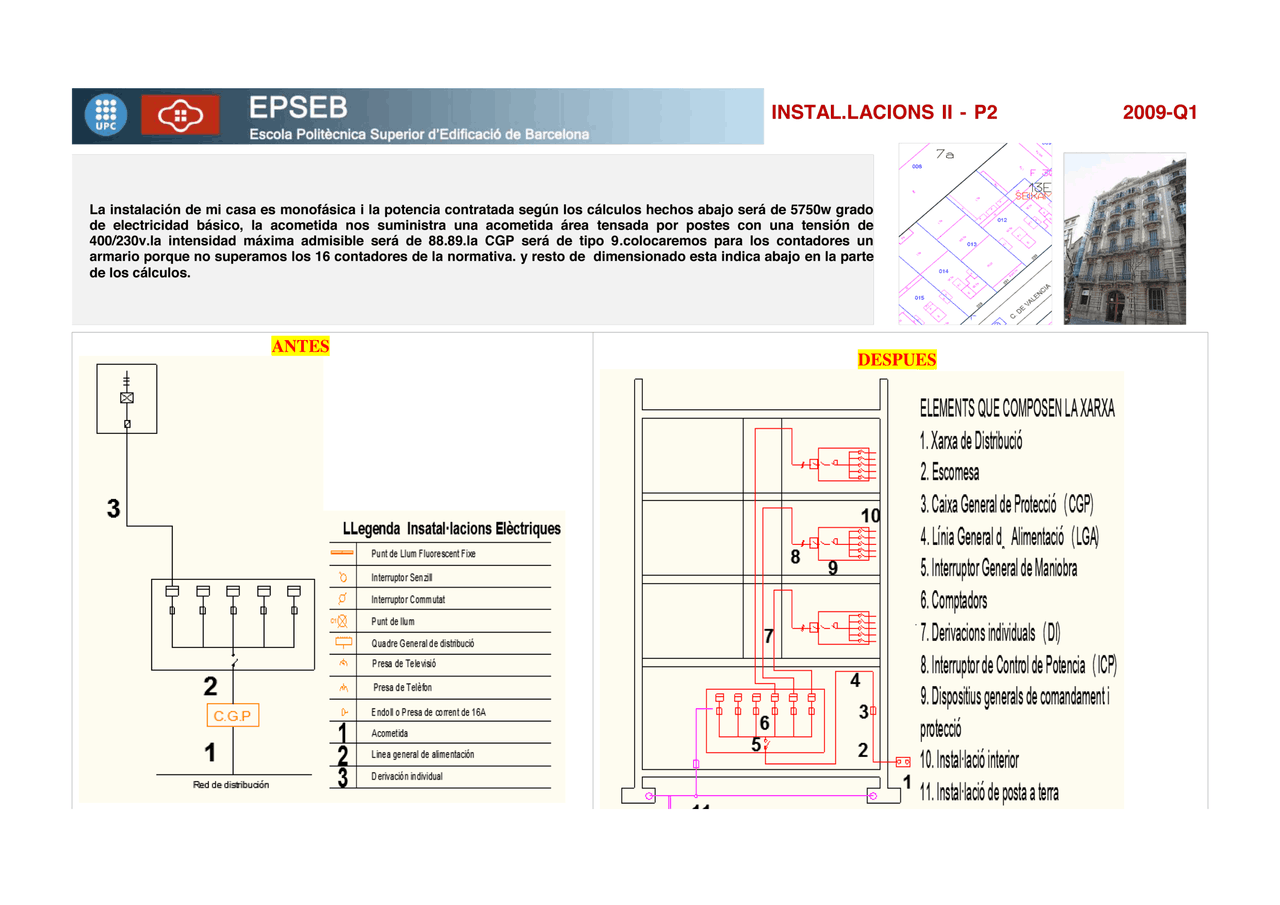

La compañía nos suministra con acometida subterránea trifásica por delante de fachada. La tensión de suministro es de 400/230 V. Información: Piso de 4 plantas de 55m2 cada piso en total hay 8 viviendas y también hay 2 locales de 30m2 y 50m2 y no tengo ascensor. La superficie de zonas generales pb=25m2 y pt=18m2.en el piso no tengo calefacción eléctrica.

1. Previsión de cargas.

Apartamentos 55m2 es me menor de 160m2 entonces es electrificación básica 5.750w (230v) Calculamos la intensidad: I = 5.750/230 = 25A Locales comerciales Local comercial.1: 30 m2 x 100W/m2 = 3.000 W I = 3.000/230 = 13,04A = 15A 15A x 230v = 3.450 W (contrataremos) Local comercial .2: 50 m2 x 100W/m2 = 5.000 W I = 5.000/230 = 21,74A = 25A 25A x 230v = 5.750 W (contrataremos) Servicios generales Alumbrado = [(25m 2 + (18m 2 x 4)]= 97m 2 x 15 W/m 2 = 1.455 W I = 1.455/230 = 6.32A = 7.5A Interfono + TV-FM = 1.500 W

2. Potencia a prever.

Apartamentos = 8 unid. 5750 x 7 (coef.) = 40.250W Locales comerciales = 2 unid. 9.200 W Se cogen las potencias sin coeficiente de simultaneidad. Servicios generales 2955 W 52.405 W ≈ 52.40 Kw Como no superamos los 100kw no hace falta poner una estación transformadora. Calculamos la intensidad máxima admisible IADM. MÁX. = P/V = 52.405/ 3x400x0, 85 = 88.98A = 90A

CGP-9-90A
