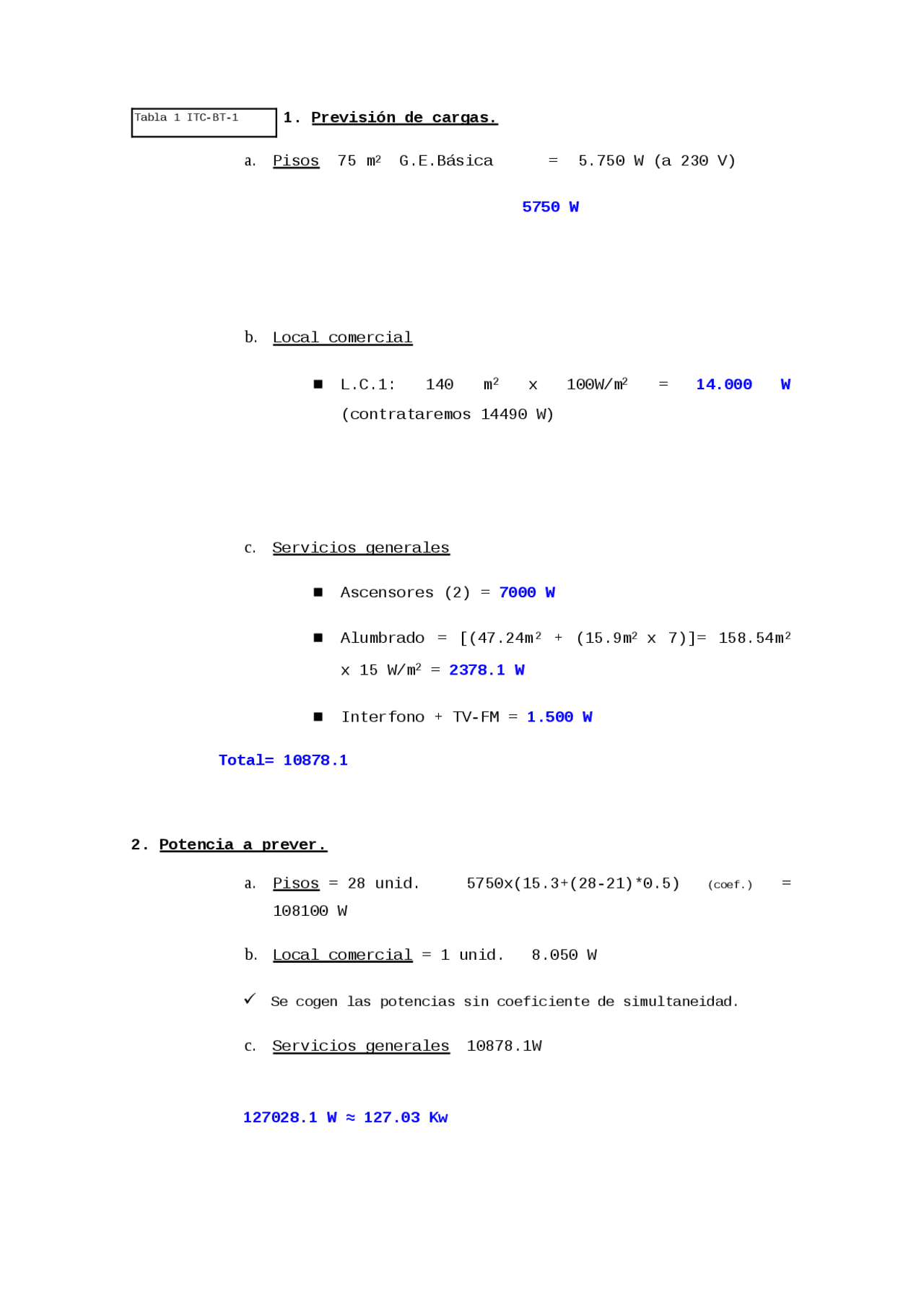

1. Previsión de cargas.
a. Pisos 75 m2^ G.E.Básica = 5.750 W (a 230 V)
5750 W
b. Local comercial
■ L.C.1: 140 m 2 x 100W/m^2 = 14.000 W
(contrataremos 14490 W)
c. Servicios generales
■ Ascensores (2) = 7000 W
■ Alumbrado = [(47.24m 2 + (15.9m^2 x 7)]= 158.54m 2
x 15 W/m^2 = 2378.1 W
■ Interfono + TV-FM = 1.500 W
Total= 10878.
2. Potencia a prever.
a. Pisos = 28 unid. 5750x(15.3+(28-21)*0.5) (coef.) =
108100 W
b. Local comercial = 1 unid. 8.050 W
✓ Se cogen las potencias sin coeficiente de simultaneidad.
c. Servicios generales 10878.1W
127028.1 W ≈ 127.03 Kw
Tabla 1 ITC-BT-
✓ Necesitaremos ubicar una estación transformadora,
debido a que, la compañía puede solicitarla y la potencia a prever es superior a 100Kw.
♦ Intensidad admisible máxima I ADM. MÁX.
IADM. MÁX. = = = = = 215.7 A
3. Cálculo.
a. Acometida (subterránea 400/230) Cable enterrado R V = 4 x
25 mm^2 Cu.
✓ Mediante tablas, entrando al aislamiento de R V y cable de
Cobre (Cu).
b. Caja General de Protección (C.G.P.) C.G.P.-7, 250 A.
✓ Los fusibles que protegen están en fachada, la línea
repartidora la llevaremos bajo tubo por falso techo.
c. Línea General Alimentación: por falso techo de planta baja
“13.5 m.l.”
✓ Se debe mirar la tabla 1 ITC-BT-19, 215.7A con 3 x PVC
✓ La L.R. debe soportar todo el amperaje.
■ 215.7 A 3,5 x 50 mm^2 Cu ó 3 x 50 + 35 mm^2 Cu.
(Tabla 1 ITC-BT-19) 3 x PVC
✓ Grado de electrificación básico 5750 W, ya
que las viviendas no disponen de ACC ni de calefacción eléctrica. IADM. MÁX. = = = 25 A (tabla) 25A cables unipolares agrupados en canalización cuya sección sea de 10 mm^2 (tabla 1 ITC-BT-19)
PISO LONGITUD (m) e≤1% Ω PB 1 7 0.453 6 mm^ PB 2 8.7 0.563 6 mm^ PB 3 10.7 0.692 6 mm^ PB 4 12.4 0.802 6 mm^ 1.1 10 0.647 6 mm^ 1.2 11.7 0.757 6 mm^ 1.3 13.7 0.886 6 mm^ 1.4 15.4 0.996() 6->10 mm^ 6.1 25 0.972 10 mm^ 6.2 26.7 0.648 16 mm^ 6.3 28.7 0.696 16 mm^ 6.4 30.4 0.738 16 mm^ () al ser muy aproximado a 1 cogemos diámetro inmediatamente superior.
e =
✓ Cuando la e > 1% , debemos elegir la sección superior para
contrarrestar la caída de tensión (e).
■ Ascensores (2): (P = 3500 W) 4 x 6 + 6T mm^2 Cu, DN-25 mm.
I = = = = 5,94 A (tabla) sección 1,5 mm^2
✓ Tipo de cable multiconductor en tubo (tetrapolar
P.V.C.) 1,5 mm^2_._
✓ Al darnos 1,
mm 2 , deberemos colocar una sección de 6 mm 2 , porque es el mínimo en la instalación.
✓ La longitud de la derivación hasta el cuadro de
ascensor en cuarto de máquinas en la azotea es de 28 ml. e = = = 0,182 < 1,0 O.K.
■ Servicios Generales: (P = 2625 W) 2 x 6 + 6T mm^2 Cu, DN-16 mm.
I = = 16.86 A (tabla) sección 4 mm^2
✓ 2 cables unipolares agrupados bajo tubo por pared o
falso techo.
✓ Al darnos 4
mm2, deberemos colocar una sección de 6 mm 2 , porque es el mínimo en la instalación.
✓ La longitud desde la centralización hasta el cuadro en
cuarto de potencia es de 2 ml. e = = = 0,087 < 1,0 O.K.
■ Local Comercial:
■ Local 1 (Sup:140 m^2 )
productor de calor
a) Tipo de alimentador y ubicación: caldera mixta alimentada con gas ,
ubicada en el lavadero, para poder ventilar y evacuar los gases.
b) Sistema a utilizar: En este caso monotubo (se colocarán como máximo 5radiadores por anillo).
d) Ubicación de radiadores: los radiadores se colocarán (1 unidad en cada estancia) en las dos habitaciones, baño, comedor y cocina ( ya que hay espcio como para comer y cenar. Se colocarán en la parte más
desfavorable de la habitación, como puede ser debajo de una ventana.
Cálculo de la Potencia Calorífica
Superficie a calefactar Factor A Factor B Factor C Kcal/h Comedor 18 m^2 76 0.9 1.44 1772. Cocina 9 m^2 62 0.9 1.44 723. Dorm 1 11.5 m^2 67 0.9 1.44 998. Dorm 2 10 m^2 67 0.9 1.44 868. Baño 3.5 m^2 53 0.9 1.44 240.
Nº local Dependencia Potencia Factor Pot. calorífica 1 Comedor 1772.928 1.01 1790.
2x25+25TIN=40AID=30mAIN=63A16A10ABases de enchufe=2x2,5+2,5TØ20mAlumbrado= 2x1,5+1,5TØ16mm TuboTubo
2 Dorm 1 998.568 1.07 1068. 3 Dorm 2 868.32 1.13 981. 4 Cocina 723.168 1.19 860. 5 Baño 240.408 1.25 300.
Selección de los emisores
Se colocará unos radiadores de aluminio Modelo DUBAL/45 = 103,16 Kcal/h
Son radiadores para agua caliente hasta 6 bar y 110ºC o vapor baja presión hasta 0, bar.
La emisión calorífica según UNE 9-015-86 para F 0 4 CT=60ºC (T.media radiador – T.ambiente)
Nº local Potencia Nº elem. emisor Modelo Nº soporte 1 1790.66 17 DUBAL/45 2 2 1068.47 11 DUBAL/45 2 3 981.20 10 DUBAL/45 2 4 860.57 8 DUBAL/45 2 5 300.51 3 DUBAL/45 2 Nºelementos emisor = Pot. calorífica / Pot. Radiador (103,16)
El diámetro de las tuberías para 4603.392 kcal/h (5000) es de 14/ mm.
Selección de llave monotubo: termostatizable T 16 de 14/
Elección de caldera: Para saber la potencia de la caldera se escoge la cifra más desfavorable entre las calorías para calentar agua caliente y las calorías necesarias para calentar la vivienda:
De normal para producir ACS se necesitan unas 26000 kcal/h.
Para calefactar la vivienda se necesitan:
(1790.66 + 1068.47+ 981.20+ 860.57+ 300.51) x 1.5= 7502.115 kcal/h.
Se dimensionará a partir de la producción de ACS.
