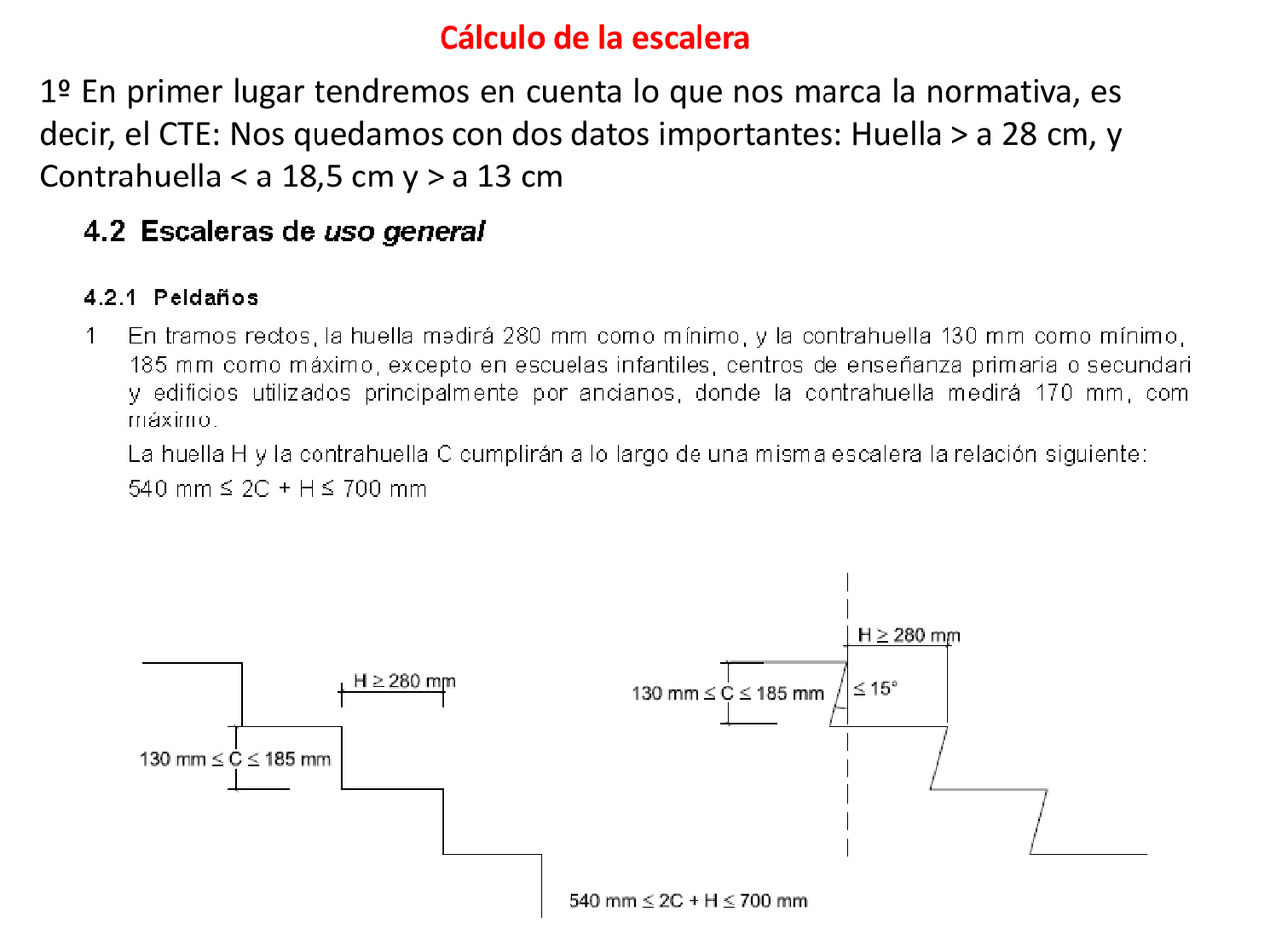

Cálculo de la escalera
1º En primer lugar tendremos en cuenta lo que nos marca la normativa, es
decir, el CTE:Nos quedamos con dos datos importantes:Huella > a 28 cm, y
Contrahuella < a 18,5 cm y > a 13 cm
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Calculo escaleras, Apuntes de Construcción
Asignatura: Construcció I, Profesor: Jordi Pascual, Carrera: Enginyeria d'Edificació, Universidad: UPC
Tipo: Apuntes
2013/2014
1 / 15
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Vista previa parcial del texto
¡Descarga Calculo escaleras y más Apuntes en PDF de Construcción solo en Docsity!
1º En primer lugar tendremos en cuenta lo que nos marca la normativa, es decir, el CTE: Nos quedamos con dos datos importantes: Huella > a 28 cm, y Contrahuella < a 18,5 cm y > a 13 cm
2º Antes de empezar el cálculo, nos fijaremos MUY BIEN, en los siguientes aspectos: -Datos del enunciado
- Dimensiones del hueco de la escalera (sin paredes)
- Arranque y desembarco de la escalera
- Altura a salvar
3º Ejemplo 1: Datos: -Altura entre forjados = 2,75 m -Forjado = 0,25 m -Dimensiones en planta 4,80 x 1,
b) Recorrido:
A continuación calculamos el nº de tramos que tendrá mi escalera:
R = H *(nº escalones – 1) → (1 tramo) = 0,30 * (17 -1 ) = 4,80 m, tendré en cuenta el largo del hueco de escalera que también es 4,80, pero si nos fijamos en el arranque y desembarco vemos que es inviable.
(2 tramos = 1 descanso) = 0,30 * (17-2) = 4,50, tendré en cuenta que tendré un descanso de 0,90 m, por lo tanto, 4,80 – 0,90 = 3,90 → 4,50 > 3,90 (no me cabe, haré 2 descansos)
(3 tramos = 2 descanso) = 0,30 * (17-3) = 4,20, tendré en cuenta que tendré dos descanso de 0,90 m, por lo tanto, 4,80 – 1,80 = 3,00, a esto le sumaré los 4 huellas por banda → 3,00 + 1,20 = 4,20 (Me encaja)
Nota: en el 2º caso (2 tramos, podríamos haber hecho 3,90 + 2 huellas = 4,50, pero si nos fijamos en la planta el arranque y el desembarco nos hacen deducir que será una escalera en U.
c) Grafiamos la escalera: Incluir todos sus elementos en una leyenda o haciendo llamadas desde el mismo dibujo.
PLANTA
4º Ejemplo 2:
Datos:
-Altura entre forjados = 2,45 m -Forjado = 0,25 m
-Dimensiones en planta 2,70 x 3,
a) Nos ponemos a hacer cálculos:
→ 2,45 + 0,25 = 2,70 m; teniendo en cuenta que la contrahuella máxima es de 18,5, puedo escoger arbitrariamente 17 cm, por ejemplo.
→ 2,70 / 0,17 = 15,88 (Siempre que se pueda iré al alza, tendré 16 escalones.
→ Contrahuella = 2,70 / 16 = 16,875 cm
Teniendo en cuenta que mi huella debe ser mayor a 28 cm, y para no complicarme la vida escogeré 30 cm, y haré la siguiente comprobación:
54 ≤ 2 x CH + H ≤ 70 → 54 ≤ 2 x 16,875 + 30 ≤ 70
63, 75 (Cumplo)
c) Grafiamos la escalera: Incluir todos sus elementos en una leyenda o haciendo llamadas desde el mismo dibujo.
PLANTA
c) Grafiamos la escalera: Incluir todos sus elementos en una leyenda o haciendo llamadas desde el mismo dibujo.
SECCIÓN
b) Calculo el hueco:
Tendremos en cuenta lo siguiente:
-El paso mínimo, establecido por ordenanzas es de 220 cm
-Realizaremos una regla de 3, relacionando, la huella y la contrahuella, con el hueco (incógnita) y la altura de paso mínimo + el grueso de forjado
b) Calculo el hueco:
