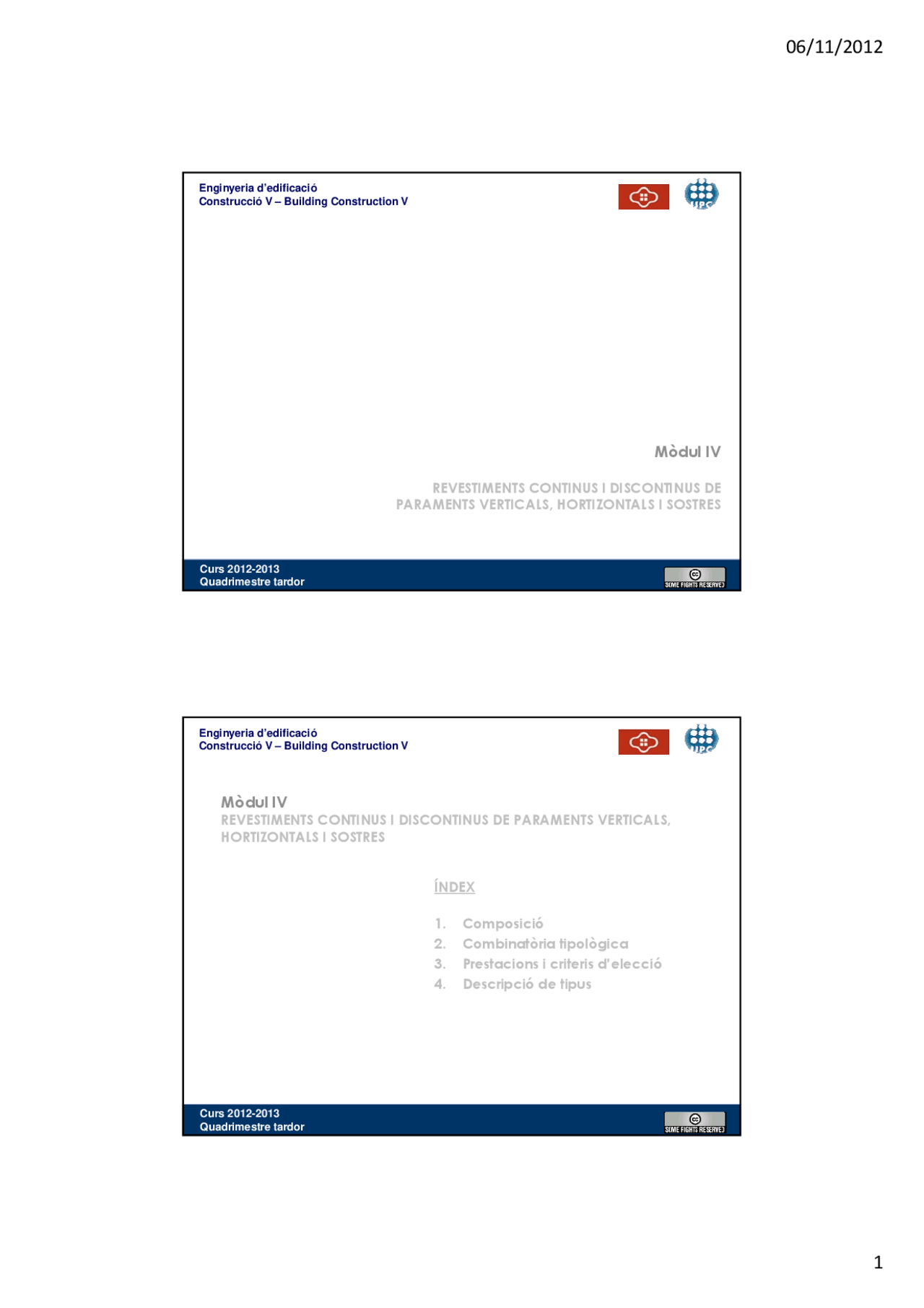

Enginyeria d’edificació Construcció V – Building Construction V
Mòdul IV
Curs 2012- Quadrimestre tardor
Mòdul IV
REVESTIMENTS CONTINUS I DISCONTINUS DE
PARAMENTS VERTICALS, HORTIZONTALS I SOSTRES
Enginyeria d’edificació Construcció V – Building Construction V
Mòdul IV
REVESTIMENTS CONTINUS I DISCONTINUS DE PARAMENTS VERTICALS,
HORTIZONTALS I SOSTRES
ÍNDEX
- Composició
- Combinatòria tipològica
- Prestacions i criteris d’elecció
- Descripció de tipus
Curs 2012- Quadrimestre tardor
Enginyeria d’edificació Construcció V – Building Construction V
Mòdul IV
REVESTIMENTS CONTINUS I DISCONTINUS DE PARAMENTS VERTICALS,
HORTIZONTALS I SOSTRES
ÍNDEX
- Composició
- Combinatòria tipològica
- Prestacions i criteris d’elecció
- Descripció de tipus
Curs 2012- Quadrimestre tardor
Enginyeria d’edificació Construcció V – Building Construction V
1. COMPOSICIÓ.
Sobre el parament que serveix de suport, mitjançant un sistemap q p , j ç d’agafada variable i la interposició de capes intermèdies, s’estén l’acabat final.
Les condicions d’agafada depenen tant del suport com del revestiment. Exemple: guix sobre paraments ceràmics
b f i ó f t b f t tàl li
Curs 2012- Quadrimestre tardor
o sobre formigó fet amb encofrats metàl·lics
Enginyeria d’edificació Construcció V – Building Construction V
2. COMBINATÒRIA TIPOLÒGICA.
Capes intermèdiesCapes intermèdies
Amorfs de guix de morter
Semiproductes pannells de guix laminat
Curs 2012- Quadrimestre tardor
tèxtils enllatats
Enginyeria d’edificació Construcció V – Building Construction V
Capes d’acabat
Amorfs pintures
arrebossats i estucs Petits elements de pedrap de ceràmica enllatats Semiproductes en rotlles paper
plàstic teixit f t
Curs 2012- Quadrimestre tardor
en peces fusta suro plàstic
metalls
Enginyeria d’edificació Construcció V – Building Construction V
2. COMBINATÒRIA TIPOLÒGICA
L’estudi de tipus es pot completar amb tres classificacionsp p p dicotòmiques:
- Segons el pes, els revestiments es poden dividir entre lleugers i pesants
- Segons el gruix, es divideixen en prims i gruixuts
- Segons la presència d’aigua en la seva posada en obra , en humits i secs
Curs 2012- Quadrimestre tardor
Enginyeria d’edificació Construcció V – Building Construction V
2. COMBINATÒRIA TIPOLÒGICA.
- UsualmentUsualment necessitennecessiten capacapa intermèdiaintermèdia:: elsels envansenvans ii lesles paretsparets realitzades amb petits elements (maons i blocs); l’intradós dels sostres de bigues i revoltons o els reticulars amb casetons.
- Poden no necessitar capa intermèdia (depèn de la capacitat de recobriment de l’acabat): els envans o parets realitzats amb amorfs, petits elements (maons gran format, maons semiacabats, plaques d’escaiola), semiproductes (panells de guix laminat), o components
Curs 2012- Quadrimestre tardor
(panells de formigó)
Enginyeria d’edificació Construcció V – Building Construction V
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
3.1 Adequació de l’ambient.q 3.1.1 Humitat
3.1.2 Comoditat acústica
3.1.3 Altres variables
3.2 Integritat
3.2.1 Dels usuaris
Curs 2012- Quadrimestre tardor
3.2.2 Del revestiment
3.3 Altres prestacions
Enginyeria d’edificació Construcció V – Building Construction V
3.1 Adequació de l’ambient. 3.1.1 Humitat Els revestiments de paraments poden tenir una influència rellevant
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
p p en la fixació dels valors de la humitat relativa de l’ambient interior.
A grans trets i des del punt de vista de la humitat, el revestiment é
Curs 2012- Quadrimestre tardor
més aconsellable per a l’interior dels edificis d’usos tals com l’habitatge, residencial, hospitalari i escolar sigui el revestiment de guix amb pintura transpirable.
Enginyeria d’edificació Construcció V – Building Construction V
3.1 Adequació de l’ambient 3.1.1 Humitat Els revestiments de paraments poden tenir una influència rellevant
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
La utilització de revestiments
p p en la fixació dels valors de la humitat relativa de l’ambient interior.
Curs 2012- Quadrimestre tardor
La utilització de revestiments impermeables com les rajoles de València, les pintures a l’esmalt, arrebossats o estucs de ciment pòrtland o calç, es justifiquen per la seva resistència a una humitat excessiva (locals humits).
Enginyeria d’edificació Construcció V – Building Construction V
En relació amb l’absorció del soroll els revestiments tèxtils són els
3.1 Adequació de l’ambient 3.1.2 Comoditat acústica
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
En relació amb l absorció del soroll, els revestiments tèxtils són els que poden aportar un coeficient d’absorció relativament elevat ( α = 0.2 / 0.5). Si es col·loquen damunt de mantes gruixudes de fibra de vidre, l’absorció pot augmentar fins a 0.8.
L’estesa de guix té unes qualitats d’absorció una mica més favorables ( α = 0.2) que els revestiments més durs, com els estucs llisos o els enrajolats ( α = 0.05) o els paraments de maó o f i ó
Curs 2012- Quadrimestre tardor
formigó.
Hi ha una forta tendència a sobrevalorar les característiques plàstiques dels paraments llisos i a ignorar els efectes de reverberació.
Enginyeria d’edificació Construcció V – Building Construction V
i h id i h t l
3.1 Adequació de l’ambient 3.1.3 Altres variables: INTERACCIÓ AMB LA SALUT
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
Hi ha unes consideracions noves que han aparegut en els darrers anys relacionades amb la “síndrome de l’edifici malalt” i que podem anomenar “contaminació”.
Els materials tradicionals no presenten cap mena de contraindicació, ja que tots han estat validats pel seu ús continuat al llarg dels anys.
Curs 2012- Quadrimestre tardor
En aquest sentit cal avaluar els nous materials o taulers, exigint la documentació relacionada amb els components químics i, tenint en compte, altres aspectes com el seu ús en zones altament “electritzades”.
Enginyeria d’edificació Construcció V – Building Construction V
L’OMS estima que la síndrome afecta
3.1 Adequació de l’ambient 3.1.3 Altres variables: INTERACCIÓ AMB LA SALUT
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
q entre un 10% i un 30% dels ocupants d’un 30% dels edificis moderns !!
Possibles causes: Es desconeixen amb seguretat i per tant només es poden recomanar mesures preventives. Es sospita que els factors causants del mal són de quatre tipus:
Curs 2012- Quadrimestre tardor
- Químics
- Biològics
- Psicosocials
- Físics: il·luminació,soroll, vibracions,temperatura, humitat relativa, ventilació.
I està relacionat doncs amb la baixa qualitat de l’aire i els contaminants interns.
Enginyeria d’edificació Construcció V – Building Construction V
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
3.1 Adequació de l’ambient.q 3.1.1 Humitat
3.1.2 Comoditat acústica
3.1.3 Altres variables
3.2 Integritat
3.2.1 Dels usuaris
Curs 2012- Quadrimestre tardor
3.2.2 Del revestiment
3.3 Altres prestacions
Enginyeria d’edificació Construcció V – Building Construction V
3.2 Integritat 3.2.1 Integritat de l’usuari
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
La protecció enfront el foc és una prestació important. Tot
i que la integritat dels sistemes es garanteix pels elements
de suport (parets i sostres), els revestiments clàssics
aporten més minuts de resistència:
Paret de maó de 15 EI
arrebossada per les dues cares EI
Curs 2012- Quadrimestre tardor
arrebossada per les dues cares EI 180
revestida de guix EI
Enginyeria d’edificació Construcció V – Building Construction V
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
3.1 Adequació de l’ambient.q 3.1.1 Humitat
3.1.2 Comoditat acústica
3.1.3 Altres variables
3.2 Integritat
3.2.1 Dels usuaris
Curs 2012- Quadrimestre tardor
3.2.2 Del revestiment
3.3 Altres prestacions
Enginyeria d’edificació Construcció V – Building Construction V
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
3.3 Altres prestacions
Definició final de l’espai i conveniència estètica
Restaurant Les Cols Olot Catalunya RCR Arquitectes
Curs 2012- Quadrimestre tardor
Enginyeria d’edificació Construcció V – Building Construction V
ESTUDI DEL PROCÉS Æ PROJECTE - EXECUCIÓ - MANTENIMENT
À
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
REQUERIMENTS BÀSICS:
SEGURETAT I FUNCIONALITAT HABITABILITAT
DB SI
S
DB HE
DB HR
Curs 2012- Quadrimestre tardor
DB SUA
DB HR
DB HS
Enginyeria d’edificació Construcció V – Building Construction V
3.3 Altres prestacions
3. PRESTACIONS I CRITERIS D’ELECCIÓ.
- Generalment l’enguixat és la solució més econòmica
- Els revestiments de parets requereixen, sovint un
manteniment més elevat que altres parts de l’edifici (repintar
cada 3-4 anys).
- O la qüestió dels junts, que és una exigència estètica.
Curs 2012- Quadrimestre tardor
Enginyeria d’edificació Construcció V – Building Construction V
Bibliografia específica.
Tratado de construcción: Sistemas (2002)Boletín Oficial del Estado. Ed. Munilla‐Lería.
González, J.; Casas, A.; Falcones, A. Les claus per a construir l’arquitectura. Tom II. Barcelona. Ed.Gustavo Gili. Diverses edicions (2001‐2009).
Paricio Ansuátegui, I.(1995). La construcció de l’arquitectura. “Els elements”, “Les tècniques”. 4a. Edició. Barcelona: IT EC
Curs 2012- Quadrimestre tardor
Loos, A. Dicho en el vacío (1984). Colegio oficial de arquitectos técnicos y Aparejadores de Murcia. El principio del revestimiento. Loos, A. Escritos I. Biblioteca de arquitectura. El croquis Editorial. Ornamento y delito.
Enginyeria d’edificació Construcció V – Building Construction V
Mòdul IV
Curs 2012- Quadrimestre tardor
Mòdul IV
REVESTIMENTS CONTINUS I DISCONTINUS DE
PARAMENTS VERTICALS, HORTIZONTALS I SOSTRES
Enginyeria d’edificació Construcció V – Building Construction V
Mòdul IV
REVESTIMENTS CONTINUS
ÍNDEX
- Introducció històrica
- Les cinc exigències
- Lèxic.
- Tècnica de l’estesa de morters de ciment.
- Concepte de Monocapa 6 Casos pràctics
Curs 2012- Quadrimestre tardor
- Casos pràctics
Enginyeria d’edificació Construcció V – Building Construction V
1.INTRODUCCIÓ HISTÒRICA.
VITRUVI. Arquitecte, enginyer. Autor del tractat més antic d’arquitectura. Opus albarium o marmoratum
Exposa l’estructura del revestiment:
Primer estat funcional. Trullisatio que representa la primera ma de l’arrebossat que prepara les parets.
S t t f i l
marmoratum Opus tectorium o arenatum
Base fracicaTrullistatione
Curs 2012- Quadrimestre tardor
Segon estrat funcional. Opus Tectorium o Arenatum capa de morter ordinari de calç i sorra.
Tercer estrat funcional. Opus albarium o marmolatum: Estucat. capa de morter de calç i pols de marbre per l’acabat final.
34
Enginyeria d’edificació Construcció V – Building Construction V
4. TÈCNICA DE L’ESTESA DE MORTERS DE CIMENT.
PREPARACIÓ DEL SUPORT I PRIMERA ESTESA.
Primera capa necessària quan el suport és molt irregular. Ex: Fàbrica de mamposteria.
L’ESTESA DE L’ARREBOSSAT
Procés que atorga la Resistència i la planeitat. Espessor: 15 mm-8 mm
Realització de mestres: cintes estretes de morter perfectament rectes i aplomades de manera que serveixen de guia per la resta del parament
Curs 2012- Quadrimestre tardor
parament.
Es forma l’arrebossat entre cada segment, sempre de baix cap a dalt. Durant el procés cal realitzar especial pressió al morter.
37
Enginyeria d’edificació Construcció V – Building Construction V
4. TÈCNICA DE L’ESTESA DE MORTERS DE CIMENT.
L’ACABAT DE L’ESTESA DEL MORTER DE CIMENT
Sobre la capa d’arrebossat es pot executar noves esteses de morter o un tractament d’acabat directe.
Curs 2012- Quadrimestre tardor
Arremolinat (fratasado) es mulla la superfície i es passa el fratàs. S’augmenta la compacitat de la capa. Lliscat (enlucido) nova capa molt fina de morter de ciment. Picat amb un raspall i aigua es fa desaparèixer el grà. Netejat amb un drap amb aigua s’elimina la vorada superficial.
38
Enginyeria d’edificació Construcció V – Building Construction V
4. TÈCNICA DE L’ESTESA DE MORTERS DE CIMENT.
DOSIFICACIONS
Primera capa que requereix molta adherènciaPrimera capa que requereix molta adherència Morter ciment 1:1Morter ciment 1:
La segona capa Morter ciment 1:
Morter de calç 1:1:
Morter de calç 1:2:
Curs 2012- Quadrimestre tardor^39
Enginyeria d’edificació Construcció V – Building Construction V
4. TÈCNICA DE L’ESTESA DE MORTERS DE CIMENT.
ESTUCS
Representen l’estesa de més qualitat.
Vitruvi demanava en aquesta estesa tres capes, cada capa portava pols de marbre més fi.
Classificació: Hi ha dos classes d’estucs que es poden sobreposar a les esteses de morter de ciment.
Estuc en fred: son acabats mats, s’utilitzen per imitar pedres
Curs 2012- Quadrimestre tardor
p p Estuc en calent es caracteritza per passar la planxa de ferro calent prèvia ma de sabo per a donar brillantor.
40
