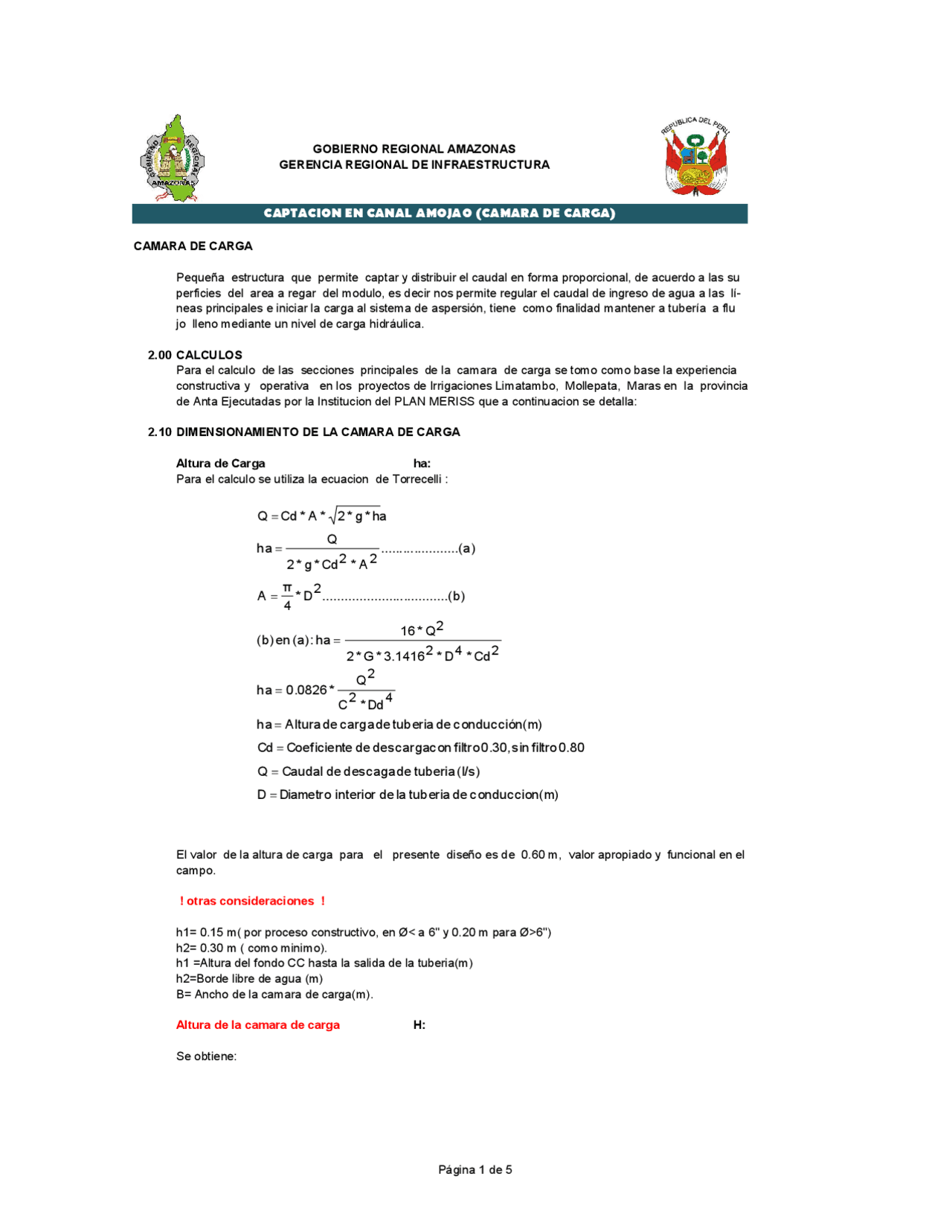

CAMARA DE CARGA
Pequeña estructura que permite captar y distribuir el caudal en forma proporcional, de acuerdo a las su
perficies del area a regar del modulo, es decir nos permite regular el caudal de ingreso de agua a las lí-
neas principales e iniciar la carga al sistema de aspersión, tiene como finalidad mantener a tubería a flu
jo lleno mediante un nivel de carga hidráulica.
2.00 CALCULOS
Para el calculo de las secciones principales de la camara de carga se tomo como base la experiencia
constructiva y operativa en los proyectos de Irrigaciones Limatambo, Mollepata, Maras en la provincia
de Anta Ejecutadas por la Institucion del PLAN MERISS que a continuacion se detalla:
2.10 DIMENSIONAMIENTO DE LA CAMARA DE CARGA
Altura de Carga ha:
Para el calculo se utiliza la ecuacion de Torrecelli :
El valor de la altura de carga para el presente diseño es de 0.60 m, valor apropiado y funcional en el
campo.
! otras consideraciones!
h1= 0.15 m( por proceso constructivo, en Ø< a 6" y 0.20 m para Ø>6")
h2= 0.30 m ( como minimo).
h1 =Altura del fondo CC hasta la salida de la tuberia(m)
h2=Borde libre de agua (m)
B= Ancho de la camara de carga(m).
Altura de la camara de carga H:
Se obtiene:
GERENCIA REGIONAL DE INFRAESTRUCTURA
GOBIERNO REGIONAL AMAZONAS
CAPTACION EN CANAL AMOJAO (CAMARA DE CARGA)
D Diametrointeriordelatuberiadeconduccion (m)
Q Caudaldedescagadetuberia (l/s)
Cd Coeficientededescargaconf iltro0.30,sinfiltro 0.
ha Alturadecargadetuberiadeconducción (m)
C
Q
ha 0.0826 *
*Cd
*D
2 G3.
16 *Q
(b)en(a): ha
.............................. ....(b)
* D
π A
.................... .(a)
2 *A
2 gCd
Q
ha
Q CdA 2 gh a
Ancho de la camara de carga B:
Para determinar esta parte de la seccion se tomo en consideracion la tabla del libro titulado Diseño de
Presas Pequeñas Pag 336.Donde la base de la camara de carga (B) esta en funcion del caudal,los cau
dales que no figuran se determina interpolando, para los calculos en el presente diseño la tabla en
mension es la Tabla 01
2.12 DETERMINACION DEL TIEMPO DE VACIADO DE LA C.C
♦ Se determina el Area de la CC (m2) (Acc)
♦ Se determina el Area de la Tuberia de salida de CC (m2) (As)
♦ Coeficiente de descarga de un orificio calculado (Cd)
♦ Tiempo de vaceado de la CC (s) (Tvaceado)
♦ Caudal que sale por la tuberia del sistema(l/s) (Qs)
(m).
ha h1 h2 0.75* B
H
l Largodela CC
B A nchodela CC.(m)
Acc B* L
D Diametrointeriordelatuberiadesalida (mm)
D
As π *
ha alturadecargadeagua (m)
g aceleraciondelagravedad(9.81 m/s2)
As Areadelatuberiadesalida (m2)
Qs CaudaldesalidadelaCC (l/s)
As* 2 g ha
Qs
Cd
g aceleraciondelagravedad (m/s2)
As Areadelatuberia (m2)
Cd Coeficientededescargadeunorificio calculado
ha Alturadecargadeagua (m)
Acc A readelacamarade carga(m2)
Tvaceado TiempodevaceadodelaCC (s)
CdAs 2 * g
2 A cc ha Tvaceado
ha Alturadecargadeagua (m)
Qs Caudalquesaleporlatuberiaalsistema (l/s)
Qs 1000 CdAs* 2 g ha
Para efectos de calculo y por experiencia constructiva y funcional el valor de la altura de la pantalla se asu-
me el 80%de la altura.
2.30 DIMENSIONAMIENTO DE LA CANASTILLA
Lc= 3Dc La longitud de la canastilla según la bibliografia Agua potable para poblaciones rurales
pag 43 recomienda que la longitud de la canastilla este en el ramgo de 3Dc <Lc<6D.
En este caso se asume 3 Dc por ser mas conservador en muchos casos este valor sera
menor por la funcion que cumple en la operación del sistema por tal motivo la canstilla se
construira en obra.
HP1,HP2 Alturadelapantalla (m)
LP Longituddeubicaciondelapantalla (m)
HP2 80%(H)
B
HP
L
B
LP
Nranuras Numerode ranuras
Ar
At Nranuras
At areatotaldelaranura (cm2)
Di Diametrointeriordelatuberia (cm)
Ac Areadelatuberiadesalida (cm2)
ar anchodelaranura (mm)
At 2 * Ac
Di Ac π *
Ar ar* lr
2.40 DIMENSIONAMIENTO DE LA TUBERIA DE REBOSE Y LIMPIA
El rebose se construira en la pared de la camara de carga en sentido de los terrenos con pendiente se
utilizara las siguientes formulas:
Determinacion de la altura de rebose:
Determinacion del diametro de la tuberia de rebose
2.50 DISEÑO DE LA VENTANA DE CAPTACION
Para determinar la vetana de captacion se calcula primero como vertedor y luego como orificio.
2.51 CALCULO DE LA VENTANA COMO VERTEDOR
Di Diametrointeriordelatuberia (cm)
ha Alturadecargadeagua (m)
h1 Alturadef ondodecamarahastalasalidadelatuberia (m)
Di hrebose h1 ha
J Perdidadecargaunitariaestaentreelvalorde1%- 1.5%
C CoeficientederugosidaddeHazenWilliamspara tuberia
Q Caudalenexcesodelacamaradecarga (l/s)
Dr Diametrodelatuberiaderebose (mm)
0.2788(C*J
Q
Dr
0.30 Vv 3.00 ....(m/s).
ParaqueestebiendebeCumplir :
.....(m/s).
L'v*H' v
Qd Vv
con :
Parasuverif icacionsecalculalavelociaddelcaudalde diseño
H'v Alturadelvertedorcorregidoporcontraccio nes.
n numerodecontraccionesdel vertedor
L'v longituddelvertedorcorregidoporcontraccio nes(m).
Lv longituddelvertedor (m).
Qd Caudaldediseño (l/s)
Hv Alturadelvertedor (m).
donde :
....(m).
1.68*L' v
Qd
H' v
Alturadelalaminadeaguaparaelcaudaldediseño :
L'v Lv-0.1n Hv....(m).
Correcciondelalongituddelvertedorporcontracciones :
....(m)
1.68* Lv
Qd Hv
