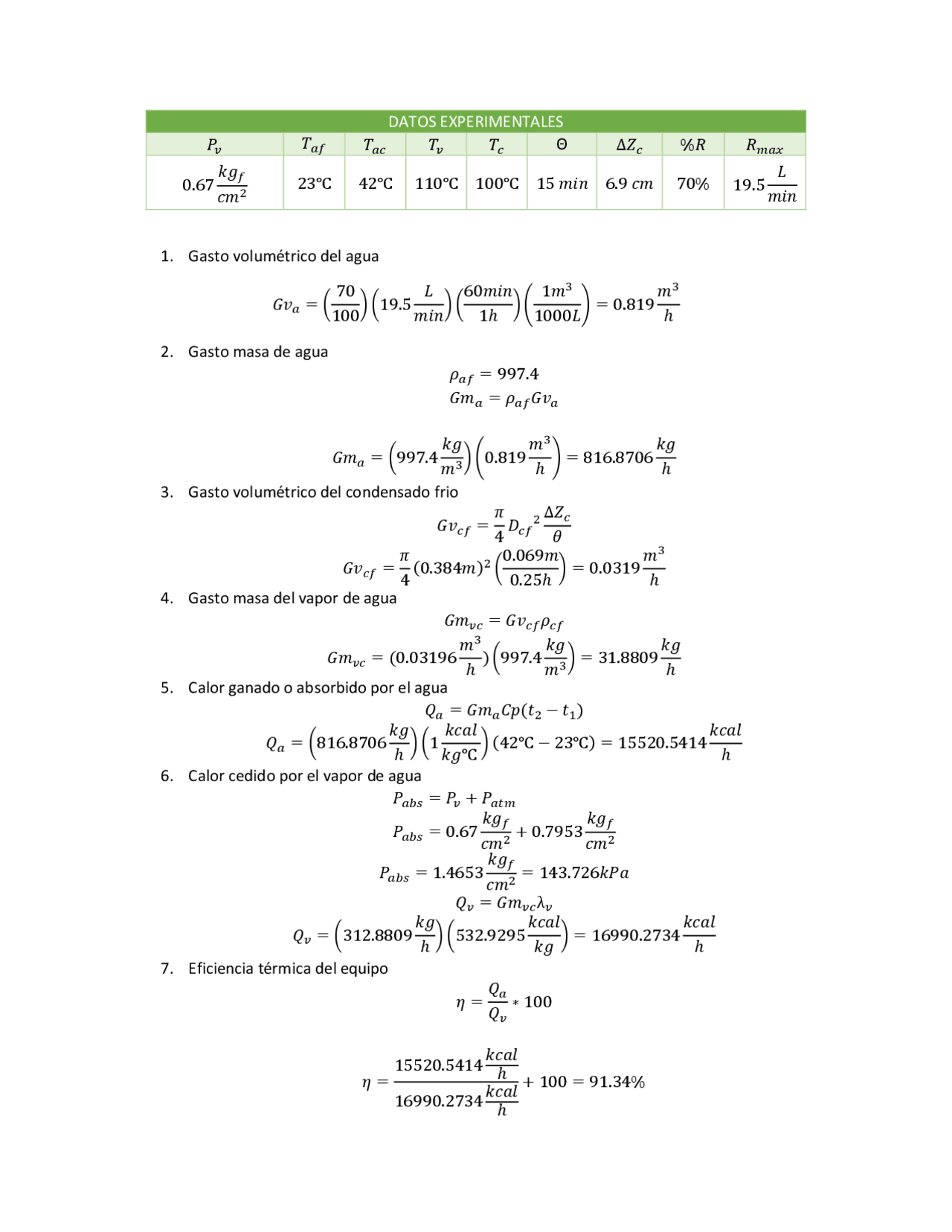

DATOS EXPERIMENTALES
𝑃𝑣
𝑇𝑎𝑓
𝑇𝑎𝑐
𝑇𝑣
𝑇𝑐
Θ
∆𝑍𝑐
%𝑅
𝑅𝑚𝑎𝑥
0.67𝑘𝑔𝑓
𝑐𝑚2
23℃
42℃
110℃
100℃
15 𝑚𝑖𝑛
6.9 𝑐𝑚
70%
19.5 𝐿
𝑚𝑖𝑛
1. Gasto volumétrico del agua
𝐺𝑣𝑎=(70
100)(19.5 𝐿
𝑚𝑖𝑛)(60𝑚𝑖𝑛
1ℎ )(1𝑚3
1000𝐿)=0.819𝑚3
ℎ
2. Gasto masa de agua 𝜌𝑎𝑓=997.4
𝐺𝑚𝑎=𝜌𝑎𝑓𝐺𝑣𝑎
𝐺𝑚𝑎=(997.4𝑘𝑔
𝑚3)(0.819𝑚3
ℎ)=816.8706𝑘𝑔
ℎ
3. Gasto volumétrico del condensado frio
𝐺𝑣𝑐𝑓=𝜋
4𝐷𝑐𝑓2∆𝑍𝑐
𝜃
𝐺𝑣𝑐𝑓=𝜋
4(0.384𝑚)2(0.069𝑚
0.25ℎ)=0.0319𝑚3
ℎ
4. Gasto masa del vapor de agua 𝐺𝑚𝑣𝑐=𝐺𝑣𝑐𝑓𝜌𝑐𝑓
𝐺𝑚𝑣𝑐=(0.03196𝑚3
ℎ)(997.4𝑘𝑔
𝑚3)=31.8809𝑘𝑔
ℎ
5. Calor ganado o absorbido por el agua
𝑄𝑎=𝐺𝑚𝑎𝐶𝑝(𝑡2−𝑡1)
𝑄𝑎=(816.8706𝑘𝑔
ℎ)(1𝑘𝑐𝑎𝑙
𝑘𝑔℃ )(42℃−23℃)=15520.5414𝑘𝑐𝑎𝑙
ℎ
6. Calor cedido por el vapor de agua
𝑃𝑎𝑏𝑠 =𝑃𝑣+𝑃𝑎𝑡𝑚
𝑃𝑎𝑏𝑠 =0.67𝑘𝑔𝑓
𝑐𝑚2+0.7953𝑘𝑔𝑓
𝑐𝑚2
𝑃𝑎𝑏𝑠 =1.4653𝑘𝑔𝑓
𝑐𝑚2=143.726𝑘𝑃𝑎
𝑄𝑣=𝐺𝑚𝑣𝑐λ𝑣
𝑄𝑣=(312.8809𝑘𝑔
ℎ)(532.9295𝑘𝑐𝑎𝑙
𝑘𝑔)=16990.2734𝑘𝑐𝑎𝑙
ℎ
7. Eficiencia térmica del equipo 𝜂=𝑄𝑎
𝑄𝑣∗100
𝜂=15520.5414𝑘𝑐𝑎𝑙
ℎ
16990.2734𝑘𝑐𝑎𝑙
ℎ+100=91.34%
