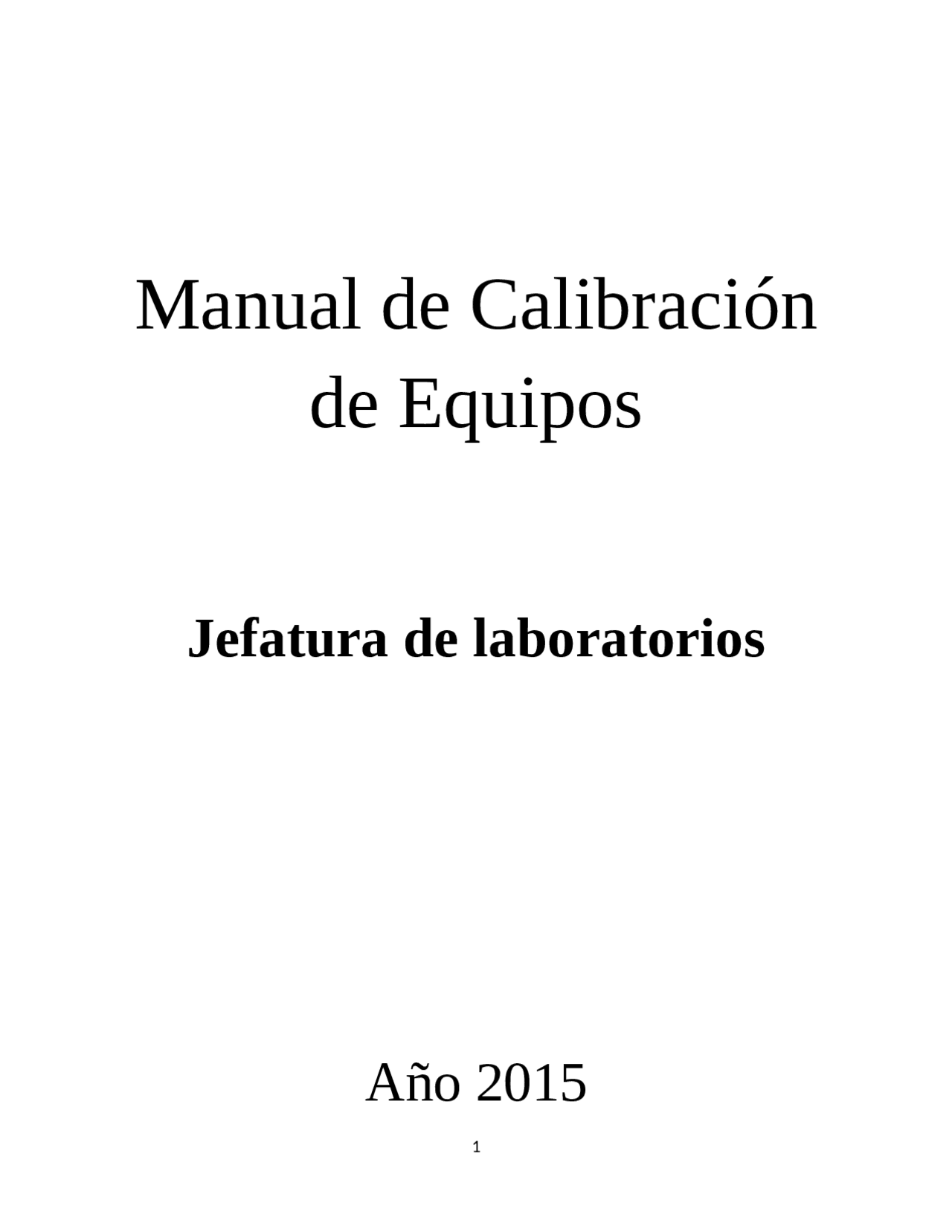

Manual de Calibración

de Equipos

Jefatura de laboratorios

Año 2015

Medidor de mesa de Conductividad/TDS CON 510 OAKLON Procedimiento de calibración- Calibración automática (calibración de conductividad): Este procedimiento describe la calibración con el patrón de 1413 μS.S. Selección calibración automática. La calibración automática es aplicable sólo en conductividad, mientras que la calibración manual es aplicable tanto en conductividad como en TDS. Estando en medida de conductividad:

1. Pulsar SETUP.
2. Pulsar MI/▲ o MR/▼ hasta llegar al parámetro P5.0 (ACAL).
3. Pulsar ENTER.
4. Pulsar ENTER
5. Pulsar MI/▲ o MR/▼, seleccionando “YES” se activa la calibración automática, con “NO” se activa la calibración manual. Nota: seleccionar calibración mono o multipunto como se indica en 4.4.2. La calibración monopunto permite tener un único factor de calibración para las 5 escalas, calibrando a 1 punto en una cualquiera de las escalas, éste factor se aplica para las 5 escalas. La calibración multipunto proporciona mayor precisión de calibración, ya que permite calibrar en cada uno de las 5 escalas, el factor de calibración es aplicable sólo en la escala en el que se ha realizado la calibración.
6. En la parte superior de la pantalla aparece “SPC” (calibración en un punto).
7. Pulsar MI/▲ o MR/▼, seleccionando “YES” se activa la calibración monopunto, con “NO” se activa la calibración multipunto.
8. Pulsar ENTER para confirmar.
9. Pulsar CAL/MEAS para volver al modo medida. Si es necesario, pulsar MODE para ir a modo conductividad.
10. Lavar la célula con agua destilada o solución limpiadora, limpiar finalmente con un poco de solución patrón.
11. Sumergir la célula en el patrón de calibración hasta cubrir la banda metálica superior. Agitar suavemente con el electrodo para homogeneizar. Esperar la estabilidad de la lectura
12. Pulsar CAL/MEAS para entrar en calibración. Aparece CAL en la pantalla. La lectura principal muestra el valor de medida actual. La lectura secundaria muestra el valor del patrón de calibración.
13. En la parte superior de la pantalla esperar a que aparezca READY (lectura estable).
14. Pulsar ENTER para confirmar. El equipo vuelve a modo medida. El equipo ahora está calibrado.

Medidor portátil pH/EC/TDS- HANNA H98120-H -Calibración de pH a un punto, se utilizan patrones de pH de 4,7 y 10 respectivamente. Procedimiento:

1. Presionar el botón pH
2. Sumergir la sonda limpia en la solución de pH seleccionada, agite suavemente y espere a la estabilización de la lectura
3. Tomar la temperatura de la solución buffer presionando el botón °C
4. Ajustar el valor del pH de acuerdo a la tabla (pH vs temperatura) con la perilla calibracion de Ph. El equipo ahora está calibrado. -Calibración de la conductividad- EC/TDS Procedimiento:
5. Sumergir la sonda en la solución patrón seleccionado, utilizar recipientes de plástico para evitar la interferencia debido a EMC
6. Seleccionar el botón TDS o EC
7. Agitar suavemente para liberar burbujas de aire que pudiera quedar atrapadas dentro de la sonda.
8. Esperar a que el sensor de temperatura llegue a equilibrio térmico y muestre la lectura.
9. el símbolo μS.s/cm indica que el medidor está en la medición de conductividad (EC)
10. Sin ningún símbolo, es indicativo de la opción de solidos totales disueltos TDS.
11. Ajustar con la perilla de calibración EC/TDS hasta llegar a lo más próximo al valor del patrón de calibración. El equipo está ahora calibrado.

Medidor de ph de mesa ADWA- pH/Temperatura/Mv/ISE- AD1030-AD1040-AD Calibración a tres puntos: Procedimiento:

1. Sumergir el electrodo en el buffer seleccionado y agitar suavemente. El sensor de temperatura deberá estar lo más cerca del electrodo.
2. Presionar CAL/SETUP; aparece la medida de pH en el display primario y “7.01 pH” en el display secundario junto con CAL y “Cal Point 1”.
3. De ser necesario presionar hacia arriba o abajo para seleccionar el valor de un diferente patron no reconocido.
4. El reloj de arena parpadea en el display cuando la lectura es estable.
5. Presionar CFM para confirmar el nuevo valor del buffer.
6. El valor calibrado aparece en el display primario y en el secundario aparece el siguiente buffer “4.01 pH” junto a CAL y “Cal Point 2”.
7. Después de que la primera calibración es confirmada, sumergir el electrodo y la sonda de temperatura en el segundo buffer y agitar suavemente.
8. Si es necesario presionar los botones hacia arriba o abajo para seleccionar el valor de un diferente patrón no reconocido.
9. El reloj de arena parpadea en el display cuando la lectura es estable.
10. Presionar CFM para confirmar el nuevo valor del buffer.
11. El valor calibrado aparece en el display primario y en el secundario aparece el tercer buffer requerido junto a CAL y “Cal Point 3”.
12. Después de que la segunda calibración es confirmada, sumergir el electrodo y la sonda de temperatura en el tercer buffer y agitar suavemente.
13. Si es necesario presionar los botones hacia arriba o abajo para seleccionar el valor de un diferente patrón no reconocido.
14. El reloj de arena parpadea en el display cuando la lectura es estable.
15. Presionar CFM para confirmar el nuevo valor del buffer. El instrumento almacena los valores de calibración y retorna al modo medición. El equipo ahora está calibrado. Calibración a dos puntos: Proceder de acuerdo la descripta en la sección de calibración a tres puntos y presionar CAL después de que es aceptado el segundo punto de calibración. El instrumento memorizara la información y retornara al modo de medida normal.

Medidor de oxígeno disuelto portátil e impermeable con

microprocesador –HANNA HI 9146

Calibración POLARIZACION DE LA SONDA La sonda está bajo polarización con un voltaje fijo de aproximadamente 800 mV. La polarización de la sonda es esencial para lograr mediciones estables con el mismo grado de exactitud una y otra vez. Con la sonda debidamente polarizada, el oxígeno se “consume” constantemente cuando pasa a través del diafragma sensible y se disuelve en la solución electrolito que contiene la sonda. Si esta operación es interrumpida, la solución electrolito continúa enriqueciéndose con oxígeno hasta alcanzar un equilibrio con la solución que le rodea. Siempre que se toman mediciones con una sonda no- polarizada, el nivel de oxígeno indicado es igual al de la solución analizada como la que está presente en la solución electrolito. Esta lectura es obviamente incorrecta. La calibración es muy simple y se recomienda cada vez que se enciende el medidor. -Asegúrese de que la sonda está lista para medición, es decir la membrana esté llena de electrolito y la sonda esté conectada al medidor. -Encienda el medidor. -Aparece “COND” en el display para informarle de que la sonda está en modo auto- acondicionamiento (polarización automática). -Una vez que desaparezca “COND” la sonda está polarizada y el instrumento puede ser calibrado. -Para una calibración exacta, se recomienda esperar un tiempo adicional de 5 ó 10 minutos para garantizar el óptimo acondicionamiento de la sonda. -Retire la tapa protectora de la membrana. -Pulse CAL. Aparece “---“en el display más grande junto con “CAL” para indicar que el instrumento está en modo calibración. -El instrumento se estandarizará automáticamente al valor real de saturación. Tras aprox. 1 minuto mostrará “100%” en el display y un pequeño “SAMPLE” para indicar que la calibración se ha completado. *El display puede ser cambiado de lecturas en % de saturación a mg/L sin recalibración, con solo pulsar RANGE.

Kit Test de detergentes –HACH Procedimiento:

1. Llenar uno de los test-tubos por encima de la marca de 20 ml con la muestra.
2. Incorporar 12 gotas de la solución del Test de detergentes y agitar para mezclar
3. Incorporar cloroformo hasta la marca inferior de 5 ml del tubo test. (el cloroformo es más pesado que el agua y se hundirá). Taponar y agitar vigorosamente por 30 segundos, parar y permitir al cloroformo separarse.
4. Utilizar el gotero para remover el agua del tubo y desecharla.
5. Re llenar el test tubo por encima de la marca con buffer de lavado, utilizar el gotero, removiendo el buffer de lavado y descartar. Este paso, lava el agua de la muestra restante.
6. Re llenar el test tubo por encima de la marca con el buffer de lavado, taponar y agitar vigorosamente por 30 segundos. Para y permitir al cloroformo separarse.
7. Insertar el test tubo conteniendo la muestra preparada en la abertura derecha del comparador de color.
8. llenar el otro test tubo con agua destilada e introducir en la abertura izquierda del comparador de color.
9. Poner el comparador a contraluz y ver através de las dos aberturas en el frente. Rotar el disco de color hasta que se obtenga una concordancia de color. Leer las ppm de detergente de la ventana de la escala.
10. Si el color es mas oscuro que la mas alta lectura del color del disco, la muestra original puede ser diluida 20 a 1 por la adicción de 1 ml de muestra al test tubo ( use el gotero de plástico lleno o la marca de 1 mL) y llene el test tubo por encima de la marca de 20 ml con agua destilada. Repetir el paso 2 hasta el 9 y multiplique el resultado por 20. NOTAS: Si la muestra es turbia, la capa de cloroformo debe ser filtrada después del paso 6, use el procedimiento dado a continuación: a. Colocar una bola pequeña (del tamaño de una arveja) de lana de vidrio en un embudo. b. Use el gotero para remover el cloroformo, filtrar el cloroformo através de la lana de vidrio en el extra test tubo. c. Proceder como en el paso 7. d. La cantidad de buffer de lavado alcanza para 32 test. La cantidad de solución test de detergentes y cloroformo incluidos alcanza para 90 tests.
