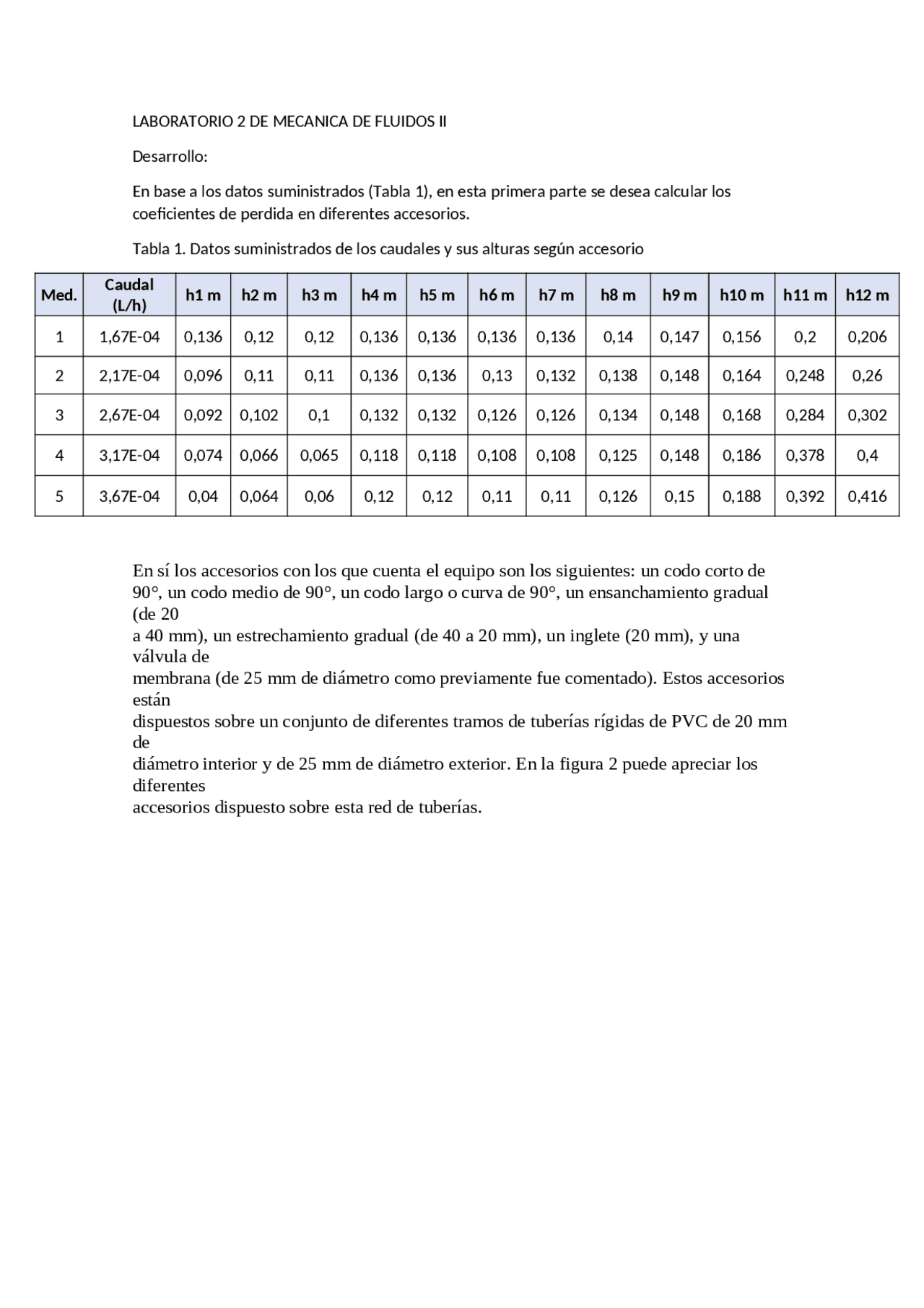

LABORATORIO 2 DE MECANICA DE FLUIDOS II
Desarrollo:
En base a los datos suministrados (Tabla 1), en esta primera parte se desea calcular los
coeficientes de perdida en diferentes accesorios.
Tabla 1. Datos suministrados de los caudales y sus alturas según accesorio
Med. Caudal
(L/h) h1 m h2 m h3 m h4 m h5 m h6 m h7 m h8 m h9 m h10 m h11 m h12 m
1 1,67E-04 0,136 0,12 0,12 0,136 0,136 0,136 0,136 0,14 0,147 0,156 0,2 0,206
2 2,17E-04 0,096 0,11 0,11 0,136 0,136 0,13 0,132 0,138 0,148 0,164 0,248 0,26
3 2,67E-04 0,092 0,102 0,1 0,132 0,132 0,126 0,126 0,134 0,148 0,168 0,284 0,302
4 3,17E-04 0,074 0,066 0,065 0,118 0,118 0,108 0,108 0,125 0,148 0,186 0,378 0,4
5 3,67E-04 0,04 0,064 0,06 0,12 0,12 0,11 0,11 0,126 0,15 0,188 0,392 0,416
En sí los accesorios con los que cuenta el equipo son los siguientes: un codo corto de
90°, un codo medio de 90°, un codo largo o curva de 90°, un ensanchamiento gradual
(de 20
a 40 mm), un estrechamiento gradual (de 40 a 20 mm), un inglete (20 mm), y una
válvula de
membrana (de 25 mm de diámetro como previamente fue comentado). Estos accesorios
están
dispuestos sobre un conjunto de diferentes tramos de tuberías rígidas de PVC de 20 mm
de
diámetro interior y de 25 mm de diámetro exterior. En la figura 2 puede apreciar los
diferentes
accesorios dispuesto sobre esta red de tuberías.
