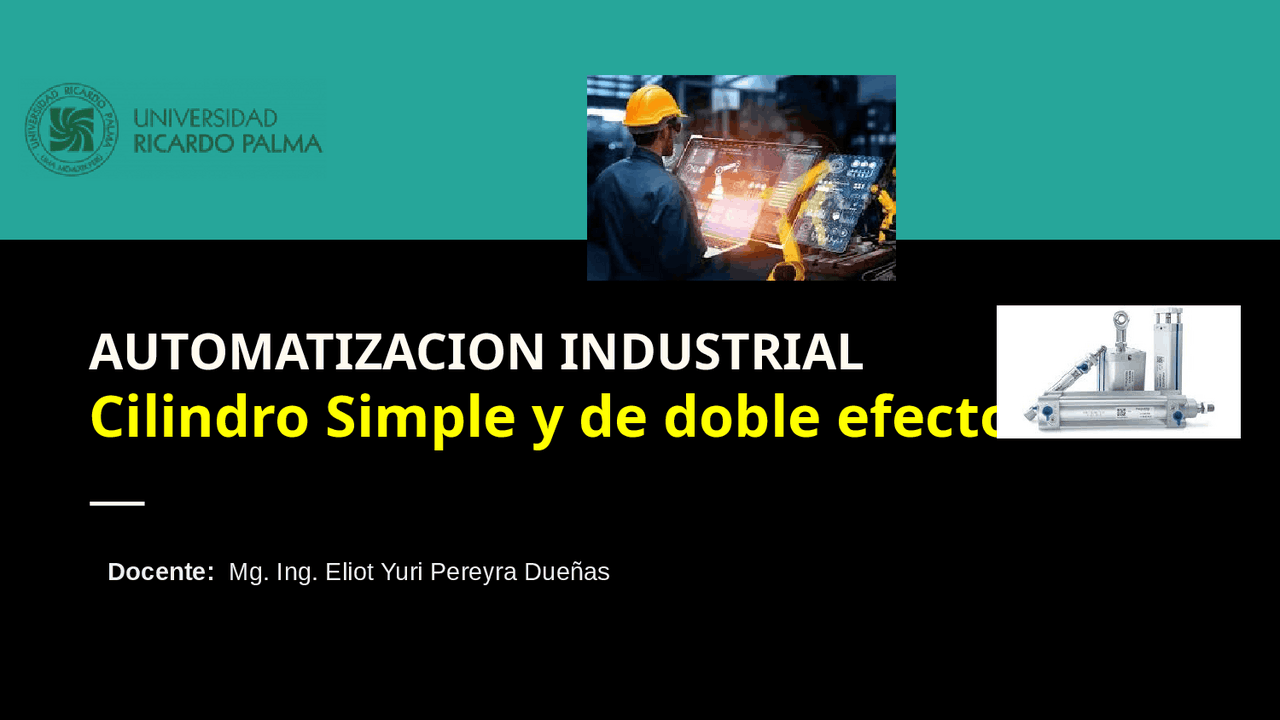

AUTOMATIZACION INDUSTRIAL

Cilindro Simple y de doble efecto Docente: Mg. Ing. Eliot Yuri Pereyra Dueñas

¿Qué es un cilindro neumático? Un cilindro neumático es un dispositivo que utiliza aire comprimido para generar movimiento lineal. Consta de un tubo cilíndrico, un émbolo interno y un vástago que transmite el movimiento hacia el exterior. Usa aire comprimido Introducción ¿Qué es un cilindro hidráulico? Un cilindro hidráulico es un dispositivo que utiliza líquido a alta presión (generalmente aceite) para generar movimiento lineal. Similar al cilindro neumático, tiene un tubo cilíndrico, un émbolo, y un vástago. Usa líquido a alta presión.

Un cilindro de simple efecto es un tipo de actuador neumático o hidráulico que utiliza un solo lado del émbolo para generar movimiento. En este tipo de cilindro, la fuerza para mover el émbolo en una dirección es proporcionada por la presión del fluido (aire o líquido) en una de las cámaras del cilindro. Cuando el cilindro se extiende, la presión se aplica en una cámara del cilindro, empujando el émbolo hacia afuera. Para que el émbolo regrese a su posición inicial, se utiliza una fuente externa, como un resorte o la fuerza de gravedad, en lugar de aplicar presión en la otra cámara. Cilindro de simple efecto : Definición

Extensión: Cuando se aplica presión al fluido en la cámara de un cilindro de simple efecto, el émbolo se mueve en la dirección deseada (generalmente hacia afuera). La presión del fluido empuja el émbolo a lo largo del cilindro. Retracción: Para la retracción del émbolo, se utiliza un mecanismo adicional, como un resorte que empuja el émbolo de vuelta a su posición inicial o la gravedad. El fluido no se utiliza para devolver el émbolo a la posición inicial. Cilindro de simple efecto : Principio de funcionamiento

Ventajas del cilindro de simple efecto

1. Simplicidad de diseño: Tiene una estructura más simple que los cilindros de doble efecto, lo que reduce el número de componentes y facilita el mantenimiento. 2. Menor costo: Al tener un diseño más simple, generalmente son más económicos de fabricar y adquirir.

Ventajas del cilindro de simple efecto

3. Consumo reducido de energía: Sólo requiere energía para mover el pistón en una dirección. El retorno del pistón se puede realizar mediante un resorte o la acción de la gravedad, lo que reduce el consumo energético.
   4. Menos desgaste en algunos casos: Como solo se utiliza una cámara de presión, hay menos componentes internos sujetos a desgaste, lo que puede prolongar su vida útil bajo ciertas condiciones.

Desventajas del cilindro de simple efecto

3. Uso en aplicaciones específicas:

Están más limitados en su

aplicación y son ideales solo para

tareas donde se necesita fuerza en

una sola dirección (ej. prensas,

elevadores sencillos).

4. Menor versatilidad: Si se requiere movimiento en ambas direcciones con control preciso, se necesita un cilindro de doble efecto. Esto limita la aplicabilidad del cilindro de simple efecto en algunas industrias.

Un cilindro de doble efecto es un tipo de actuador neumático o hidráulico que se utiliza para generar movimiento lineal. A diferencia de un cilindro de efecto simple, que tiene una sola cámara de trabajo y, por lo tanto, solo puede generar movimiento en una dirección (y necesita un resorte o una fuerza externa para devolverlo a la posición inicial), el cilindro de doble efecto tiene dos cámaras internas. Cilindro de Doble Efecto Definición:

Cilindro de Doble Efecto Funcionamiento: Un cilindro de doble efecto funciona mediante la alternancia de flujo de fluido en dos cámaras internas. Cuando se introduce fluido en una de las cámaras, empuja el émbolo en una dirección, creando movimiento hacia adelante. Al mismo tiempo, el fluido en la cámara opuesta se expulsa hacia el exterior. Para revertir el movimiento, se cambia el flujo de fluido, ingresando en la cámara opuesta y expulsando el fluido de la primera cámara. Este proceso de alternar el flujo de fluido en las dos cámaras permite al cilindro generar movimiento lineal en ambas direcciones, controlando así con precisión el movimiento del

Cilindro de Doble Efecto Aplicaciones : ● Los cilindros de doble efecto se utilizan para accionar prensas que deben realizar movimientos de compresión y liberación. ● Los cilindros de doble efecto se emplean para accionar garras y pinzas en robots industriales. Permiten que el robot agarre y libere objetos con precisión y fuerza controlada. ● (^) En equipos de construcción como cargadoras y excavadoras, los cilindros de doble efecto se utilizan para accionar los brazos y las cuchillas. Esto permite que las máquinas levanten, inclinen y mueven grandes cantidades de tierra o materiales.

4. Aplicaciones versátiles: Son ideales para aplicaciones industriales que requieren movimientos repetitivos o de alta carga en ambos sentidos..
   5. Mayor fuerza útil: Al poder aplicar presión en ambos lados del pistón, los cilindros de doble efecto pueden generar más fuerza para levantar o mover objetos pesados en comparación con los de simple efecto.

Desventajas del cilindro de doble efecto

1. Mayor complejidad: Al necesitar válvulas y controles adicionales para manejar el aire o fluido en ambos lados del pistón, el sistema es más complejo que un cilindro de simple efecto. 2. Mayor costo inicial: Debido a la mayor complejidad y cantidad de componentes necesarios, los cilindros de doble efecto suelen ser más caros que los de simple efecto.
