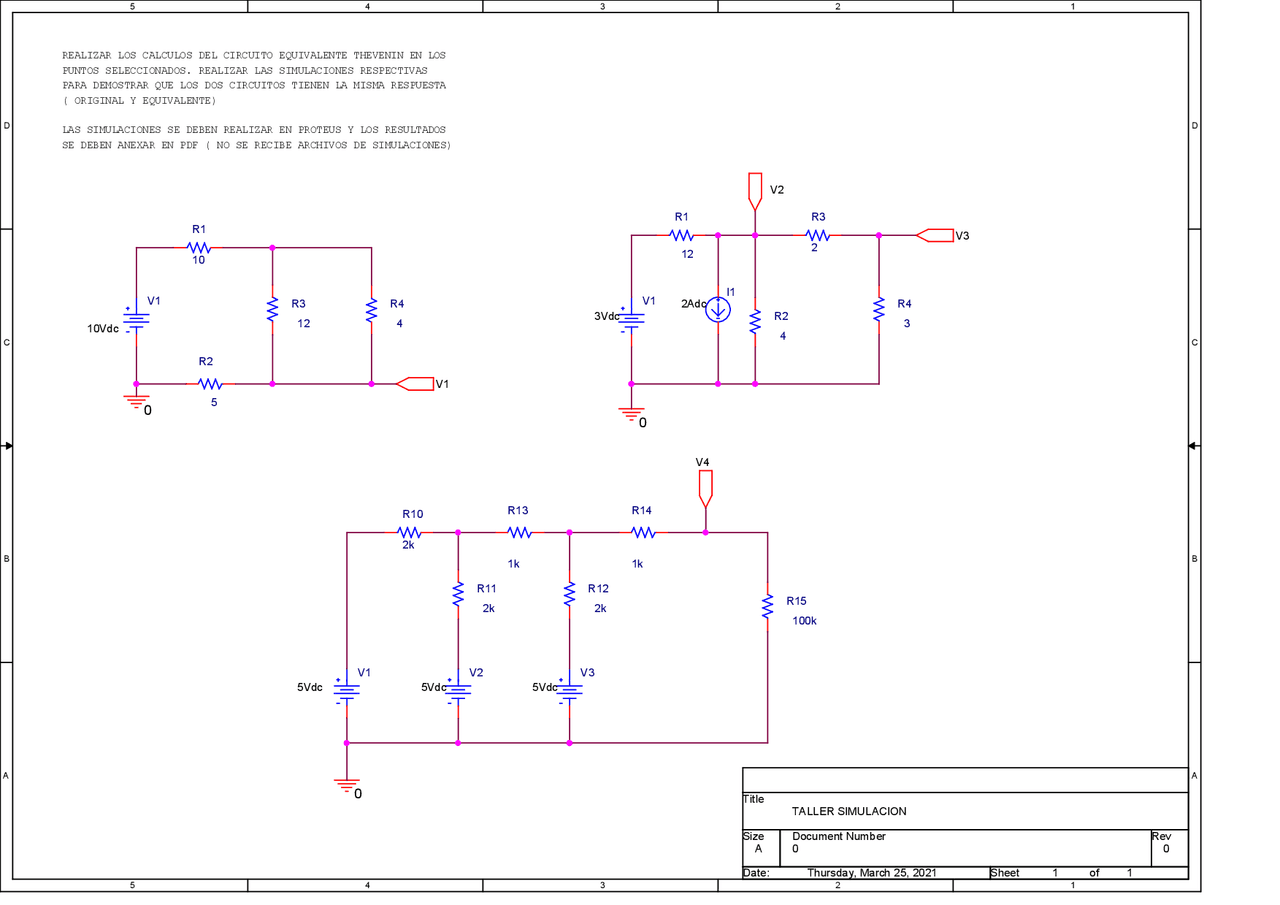

REALIZAR LOS CALCULOS DEL CIRCUITO EQUIVALENTE THEVENIN EN LOS
PUNTOS SELECCIONADOS. REALIZAR LAS SIMULACIONES RESPECTIVAS
PARA DEMOSTRAR QUE LOS DOS CIRCUITOS TIENEN LA MISMA RESPUESTA
( ORIGINAL Y EQUIVALENTE)
LAS SIMULACIONES SE DEBEN REALIZAR EN PROTEUS Y LOS RESULTADOS
SE DEBEN ANEXAR EN PDF ( NO SE RECIBE ARCHIVOS DE SIMULACIONES)
