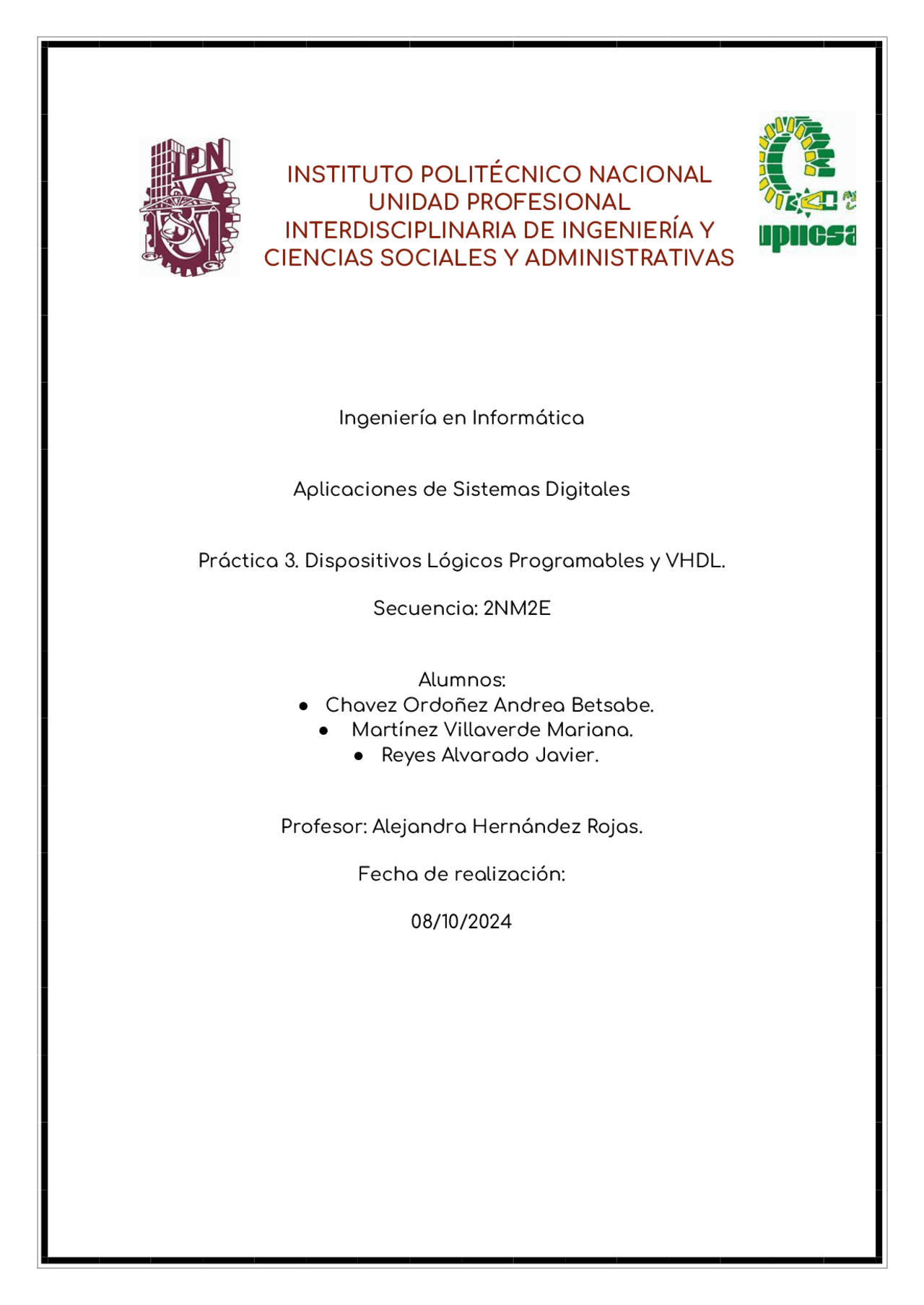

Ingeniería en Informática Aplicaciones de Sistemas Digitales Práctica 3. Dispositivos Lógicos Programables y VHDL. Secuencia: 2NM2E Alumnos: ● Chavez Ordoñez Andrea Betsabe. ● Martínez Villaverde Mariana. ● Reyes Alvarado Javier. Profesor: Alejandra Hernández Rojas. Fecha de realización: 08/10/
Objetivo: Construir circuitos digitales combinatorios con base en la programación de un dispositivo, utilizando lenguaje de descripción de software VHDL. Introducción: En sesiones anteriores, exploramos la creación de circuitos digitales mediante lógica cableada, conectando diversos circuitos integrados a través de cables. No obstante, las oportunidades que ofrece el desarrollo de sistemas computacionales permiten automatizar procesos en múltiples campos de actividad humana. Hoy en día, resulta crucial diseñar sistemas digitales que se adapten a las necesidades particulares de cada usuario, es decir, soluciones personalizadas, lo que se conoce como lógica programable. ● DISPOSITIVOS LÓGICOS PROGRAMABLES COMPLEJOS. Los CPLDs, o dispositivos lógicos programables complejos, son una evolución significativa de los PLDs (dispositivos lógicos programables). A diferencia de los PLDs, que tienen limitaciones en términos de tamaño, capacidad y número de funciones lógicas, los CPLDs proporcionan una mayor cantidad de recursos lógicos y una capacidad de almacenamiento superior, lo que los hace ideales para aplicaciones más complejas. Estos dispositivos suelen contar con múltiples bloques lógicos y una matriz de interconexiones programable que permite a los usuarios diseñar circuitos digitales personalizados. Gracias a esta arquitectura, los CPLDs pueden manejar una mayor cantidad de entradas y salidas, facilitando así el desarrollo de sistemas más avanzados, como controladores, procesadores de señal y dispositivos de comunicación. Una de las ventajas clave de los CPLDs es su flexibilidad en la reconfiguración. Esto permite a los diseñadores ajustar la funcionalidad del dispositivo incluso después de su implementación, lo que es especialmente valioso en entornos donde los requisitos pueden cambiar rápidamente. Además, su capacidad para implementar funciones lógicas complejas y realizar tareas como la lógica combinacional y secuencial los convierte en una solución versátil para una amplia gama de aplicaciones, desde sistemas embebidos hasta prototipos de hardware.
VHDL es un lenguaje de descripción de circuitos electrónicos digitales que utiliza distintos niveles de abstracción. El significado de las siglas VHDL es VHSIC (Very High Speed Integrated Circuits) Hardware Description Language. Esto significa que VHDL permite acelerar el proceso de diseño. VHDL no es un lenguaje de programación, por ello conocer su sintaxis no implica necesariamente saber diseñar con él. VHDL es un lenguaje de descripción de hardware, que permite describir circuitos síncronos y asíncronos. Para realizar esto debemos:
● Entity. Define externamente al circuito, es decir sus entradas y salidas (¿Cuántas? ¿De qué tipo? ¿Qué etiquetas tienen asignadas?). Es por medio de la entidad que se puede vincular un circuito con otro. Tipos de puertos:
Resultado: A B C D Primos Pares - 14 Mult 3 Imp - 11 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 1 0 0 1 0 1 1 0 0 0 0 1 1 1 0 1 1 0 1 0 0 0 1 0 0 0 1 0 1 1 0 0 1 0 1 1 0 0 1 1 0 0 1 1 1 1 0 0 1 1 0 0 0 0 1 0 0 1 0 0 1 0 0 1 1 1 0 1 0 0 1 0 0 1 0 1 1 1 0 0 0 1 1 0 0 0 1 1 0 1 1 0 1 1 0 0 0 1 1 1 0 0 0 0 0 1 1 1 1 0 0 1 0
