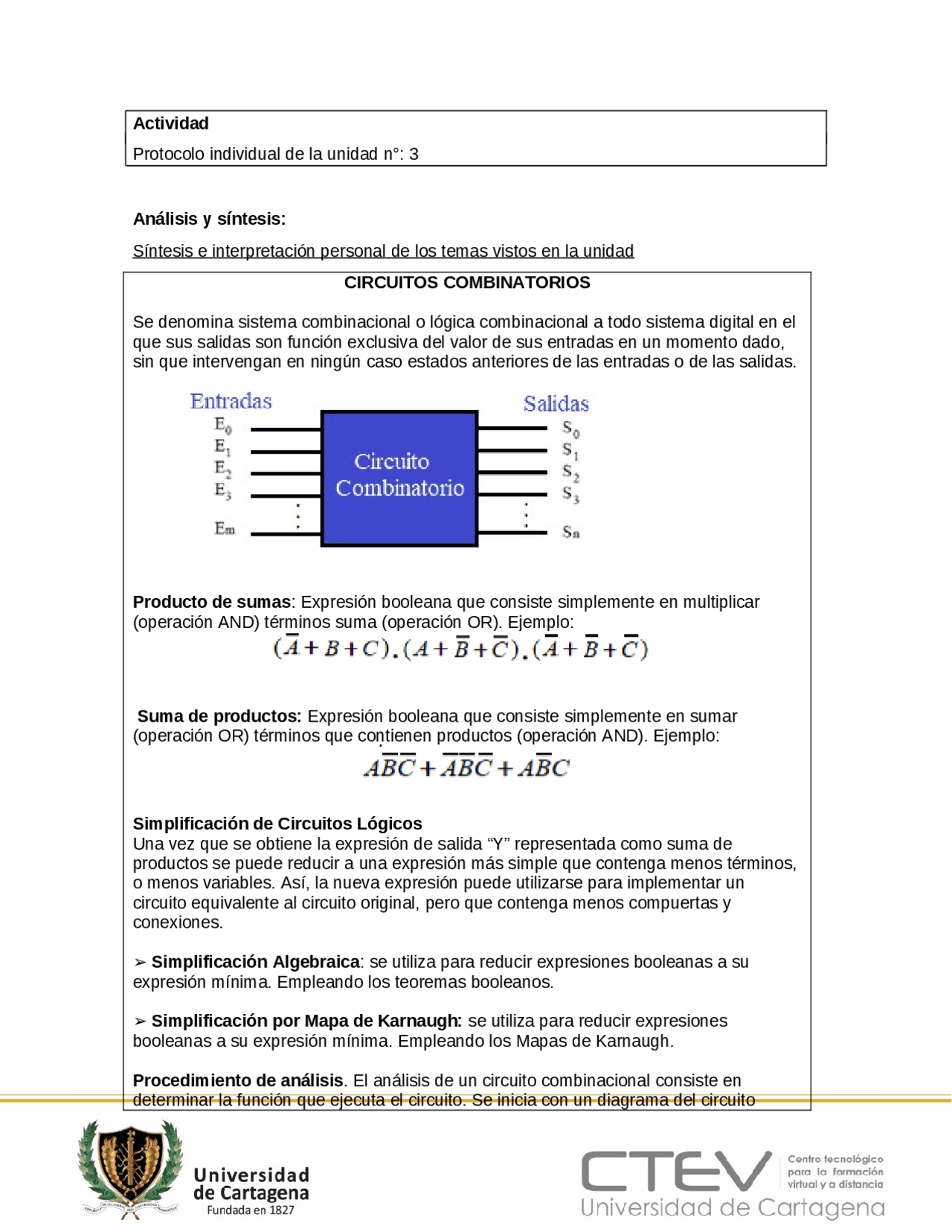

Actividad
Protocolo individual de la unidad n°: 3
Análisis y síntesis:
Síntesis e interpretación personal de los temas vistos en la unidad
CIRCUITOS COMBINATORIOS
Se denomina sistema combinacional o lógica combinacional a todo sistema digital en el
que sus salidas son función exclusiva del valor de sus entradas en un momento dado,
sin que intervengan en ningún caso estados anteriores de las entradas o de las salidas.
Producto de sumas: Expresión booleana que consiste simplemente en multiplicar
(operación AND) términos suma (operación OR). Ejemplo:
Suma de productos: Expresión booleana que consiste simplemente en sumar
(operación OR) términos que contienen productos (operación AND). Ejemplo:
Simplificación de Circuitos Lógicos
Una vez que se obtiene la expresión de salida “Y” representada como suma de
productos se puede reducir a una expresión más simple que contenga menos términos,
o menos variables. Así, la nueva expresión puede utilizarse para implementar un
circuito equivalente al circuito original, pero que contenga menos compuertas y
conexiones.
➢ Simplificación Algebraica: se utiliza para reducir expresiones booleanas a su
expresión mínima. Empleando los teoremas booleanos.
➢ Simplificación por Mapa de Karnaugh: se utiliza para reducir expresiones
booleanas a su expresión mínima. Empleando los Mapas de Karnaugh.
Procedimiento de análisis. El análisis de un circuito combinacional consiste en
determinar la función que ejecuta el circuito. Se inicia con un diagrama del circuito
