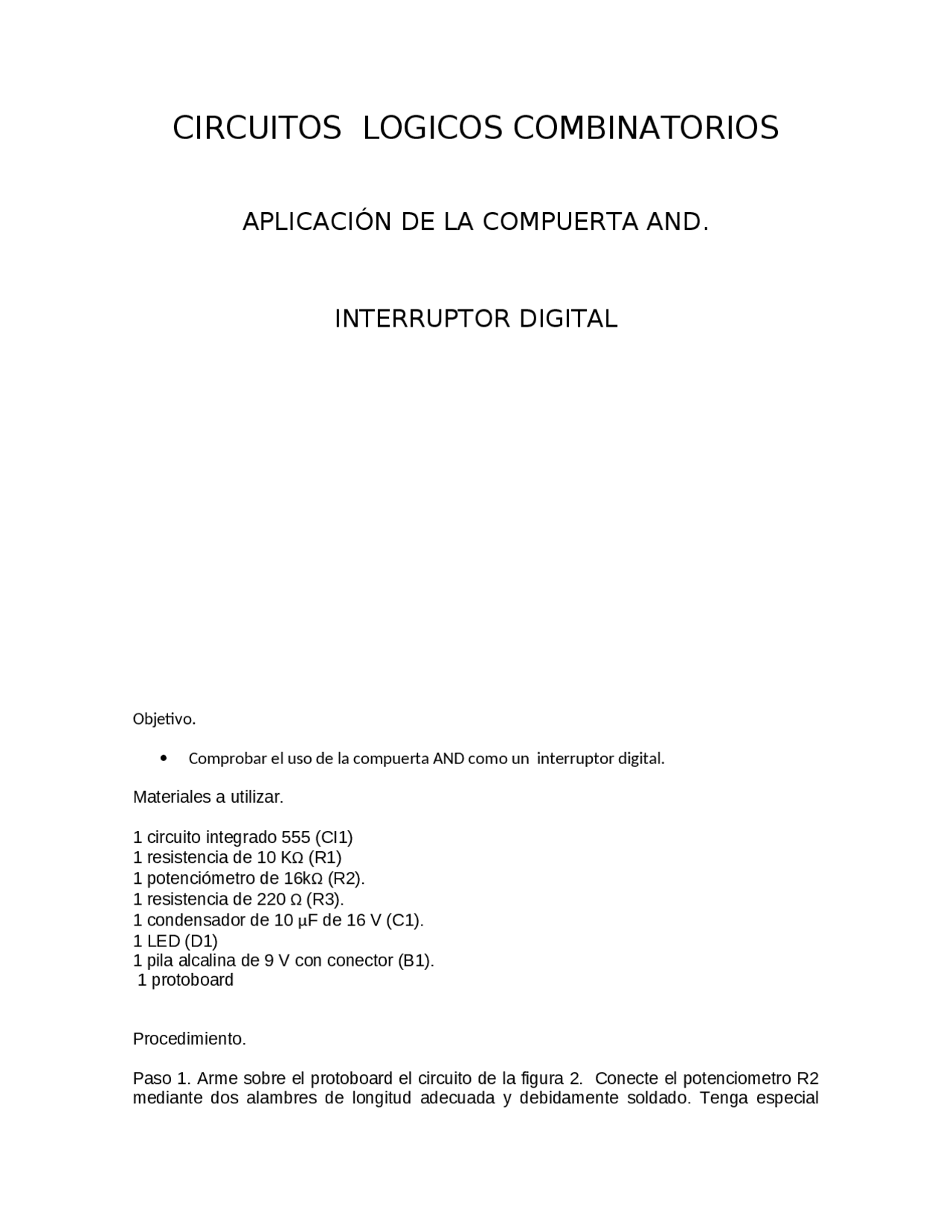

CIRCUITOS LOGICOS COMBINATORIOS
APLICACIÓN DE LA COMPUERTA AND.
INTERRUPTOR DIGITAL
Objetivo.
Comprobar el uso de la compuerta AND como un interruptor digital.
Materiales a utilizar.
1 circuito integrado 555 (CI1)
1 resistencia de 10 K (R1)
1 potenciómetro de 16k (R2).).
1 resistencia de 2).2).0 (R3).).
1 condensador de 10 μF de 16 V (C1).
1 LED (D1)
1 pila alcalina de 9 V con conector (B1).
1 protoboard
Procedimiento.
Paso 1. Arme sobre el protoboard el circuito de la figura 2).. Conecte el potenciometro R2).
mediante dos alambres de longitud adecuada y debidamente soldado. Tenga especial
pf3

Vista previa parcial del texto

¡Descarga Circuitos lógicos combinatorios: Aplicación de la compuerta AND como interruptor digital y más Apuntes en PDF de Tecnología solo en Docsity!

CIRCUITOS LOGICOS COMBINATORIOS

APLICACIÓN DE LA COMPUERTA AND.

INTERRUPTOR DIGITAL

Objetivo.  Comprobar el uso de la compuerta AND como un interruptor digital. Materiales a utilizar. 1 circuito integrado 555 (CI1) 1 resistencia de 10 KΩ (R1) 1 potenciómetro de 16kΩ (R2).). 1 resistencia de 2).2).0 Ω (R3).). 1 condensador de 10 μF de 16 V (C1). 1 LED (D1) 1 pila alcalina de 9 V con conector (B1). 1 protoboard Procedimiento. Paso 1. Arme sobre el protoboard el circuito de la figura 2).. Conecte el potenciometro R2). mediante dos alambres de longitud adecuada y debidamente soldado. Tenga especial

precaución con la instalación del CI 555. Antes de encedender la fuente verifique bien todas las conexiones y sitúe R2). en una posición inmediata. En la figura el generador de pulsos está constituido por el circuito integrado 555 y demás componentes asociados. El 555 es uno de los chips más populares en aplicaciones digitales. El LED D1 actúa como visualizador de la acción de la compuerta. El pulsador S1, normalmente cerrado (NC), permite aplicar la señal de control a la entrada B. Fig. 2).. Interruptor digital ¿Qué función realiza el CI 555?. ____________________________________________ ¿Cuál es el propósito de la señal de control (B)?_______________________________________ Cuando la señal de control es 1, ¿Qué le pasa a la compuerta AND?


Cuando la entrada es 0. ¿Cuál es el valor de la salida?


Conclusiones
