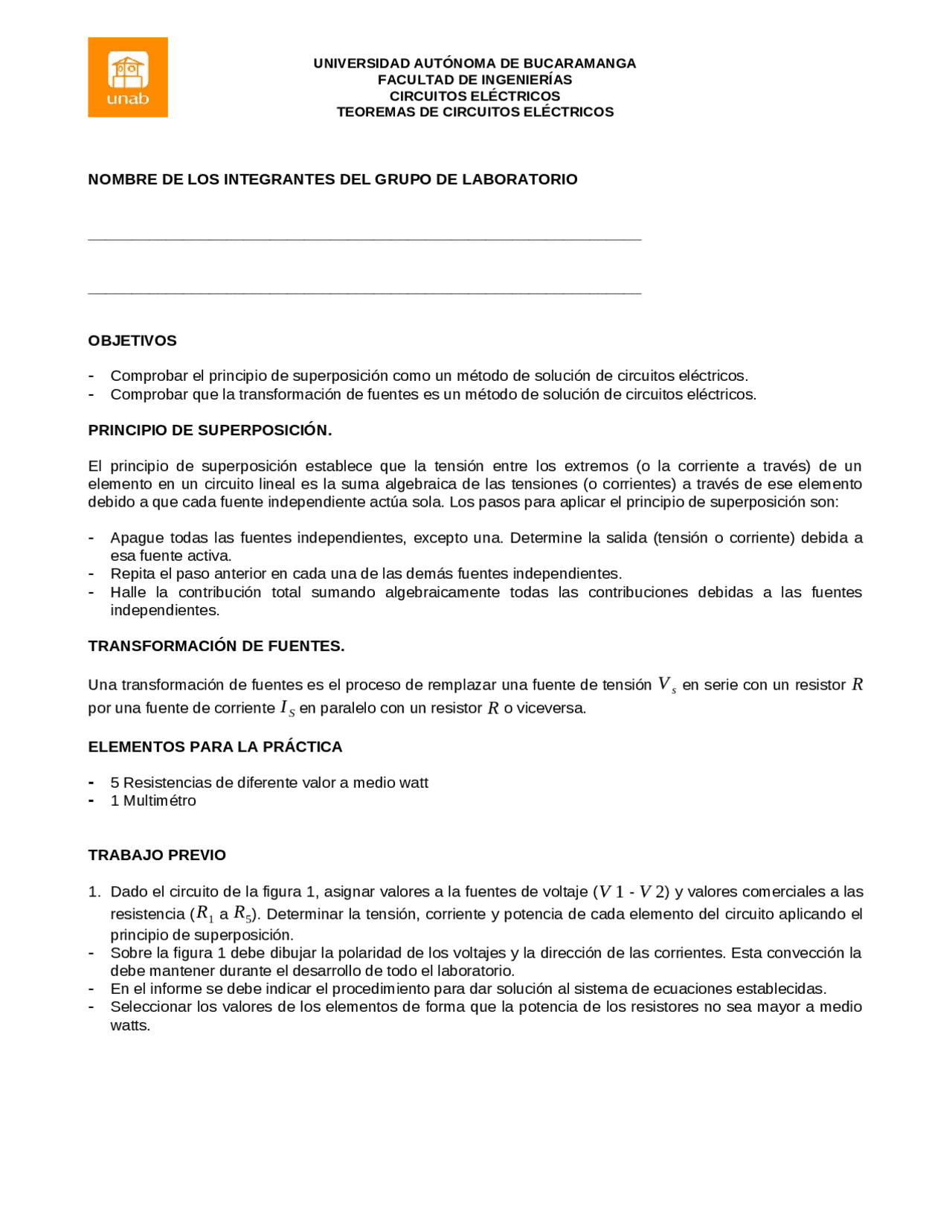

UNIVERSIDAD AUTÓNOMA DE BUCARAMANGA
FACULTAD DE INGENIERÍAS
CIRCUITOS ELÉCTRICOS
TEOREMAS DE CIRCUITOS ELÉCTRICOS
NOMBRE DE LOS INTEGRANTES DEL GRUPO DE LABORATORIO
________________________________________________________________
________________________________________________________________
OBJETIVOS
-Comprobar el principio de superposición como un método de solución de circuitos eléctricos.
-Comprobar que la transformación de fuentes es un método de solución de circuitos eléctricos.
PRINCIPIO DE SUPERPOSICIÓN.
El principio de superposición establece que la tensión entre los extremos (o la corriente a través) de un
elemento en un circuito lineal es la suma algebraica de las tensiones (o corrientes) a través de ese elemento
debido a que cada fuente independiente actúa sola. Los pasos para aplicar el principio de superposición son:
-Apague todas las fuentes independientes, excepto una. Determine la salida (tensión o corriente) debida a
esa fuente activa.
-Repita el paso anterior en cada una de las demás fuentes independientes.
-Halle la contribución total sumando algebraicamente todas las contribuciones debidas a las fuentes
independientes.
TRANSFORMACIÓN DE FUENTES.
Una transformación de fuentes es el proceso de remplazar una fuente de tensión
Vs
en serie con un resistor
R
por una fuente de corriente
IS
en paralelo con un resistor
R
o viceversa.
ELEMENTOS PARA LA PRÁCTICA
-5 Resistencias de diferente valor a medio watt
-1 Multimétro
TRABAJO PREVIO
1. Dado el circuito de la figura 1, asignar valores a la fuentes de voltaje (
V1
-
V2
) y valores comerciales a las
resistencia (
R1
a
R5
). Determinar la tensión, corriente y potencia de cada elemento del circuito aplicando el
principio de superposición.
-Sobre la figura 1 debe dibujar la polaridad de los voltajes y la dirección de las corrientes. Esta convección la
debe mantener durante el desarrollo de todo el laboratorio.
-En el informe se debe indicar el procedimiento para dar solución al sistema de ecuaciones establecidas.
-Seleccionar los valores de los elementos de forma que la potencia de los resistores no sea mayor a medio
watts.
