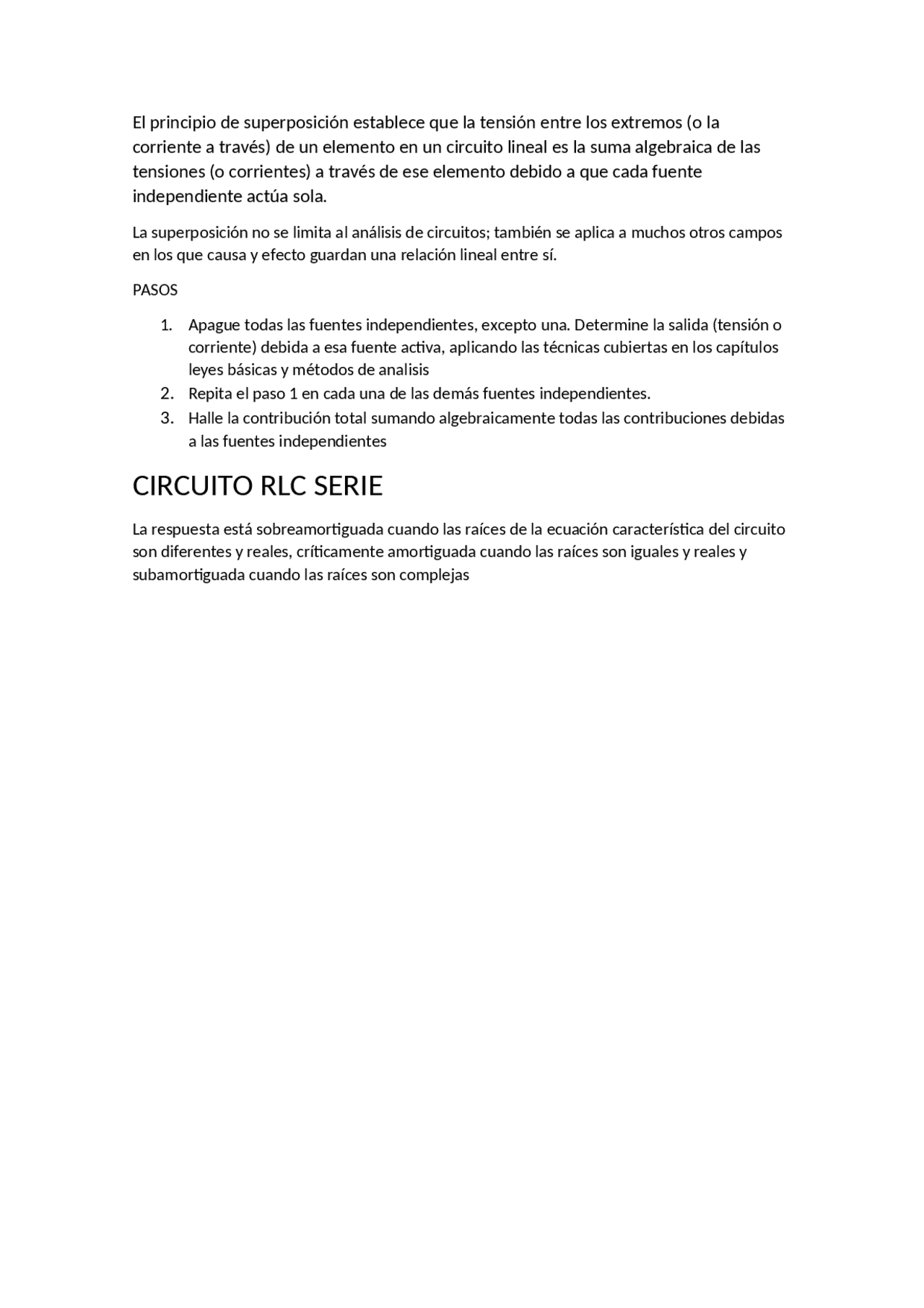

El principio de superposición establece que la tensión entre los extremos (o la
corriente a través) de un elemento en un circuito lineal es la suma algebraica de las
tensiones (o corrientes) a través de ese elemento debido a que cada fuente
independiente actúa sola.
La superposición no se limita al análisis de circuitos; también se aplica a muchos otros campos
en los que causa y efecto guardan una relación lineal entre sí.
PASOS
1. Apague todas las fuentes independientes, excepto una. Determine la salida (tensión o
corriente) debida a esa fuente activa, aplicando las técnicas cubiertas en los capítulos
leyes básicas y métodos de analisis
2. Repita el paso 1 en cada una de las demás fuentes independientes.
3. Halle la contribución total sumando algebraicamente todas las contribuciones debidas
a las fuentes independientes
CIRCUITO RLC SERIE
La respuesta está sobreamortiguada cuando las raíces de la ecuación característica del circuito
son diferentes y reales, críticamente amortiguada cuando las raíces son iguales y reales y
subamortiguada cuando las raíces son complejas
